奥托循环汽油发动机火花塞结构设计

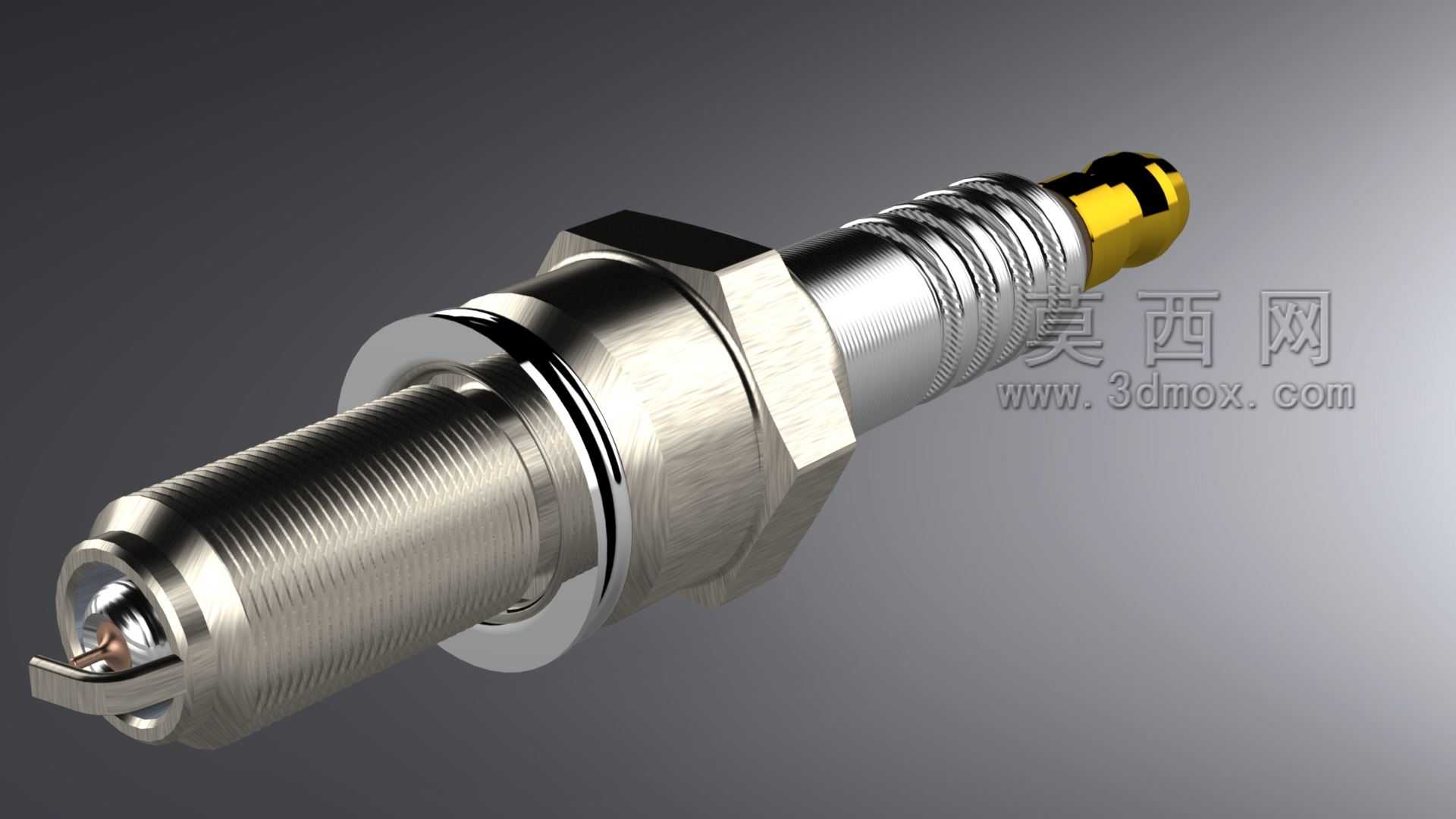

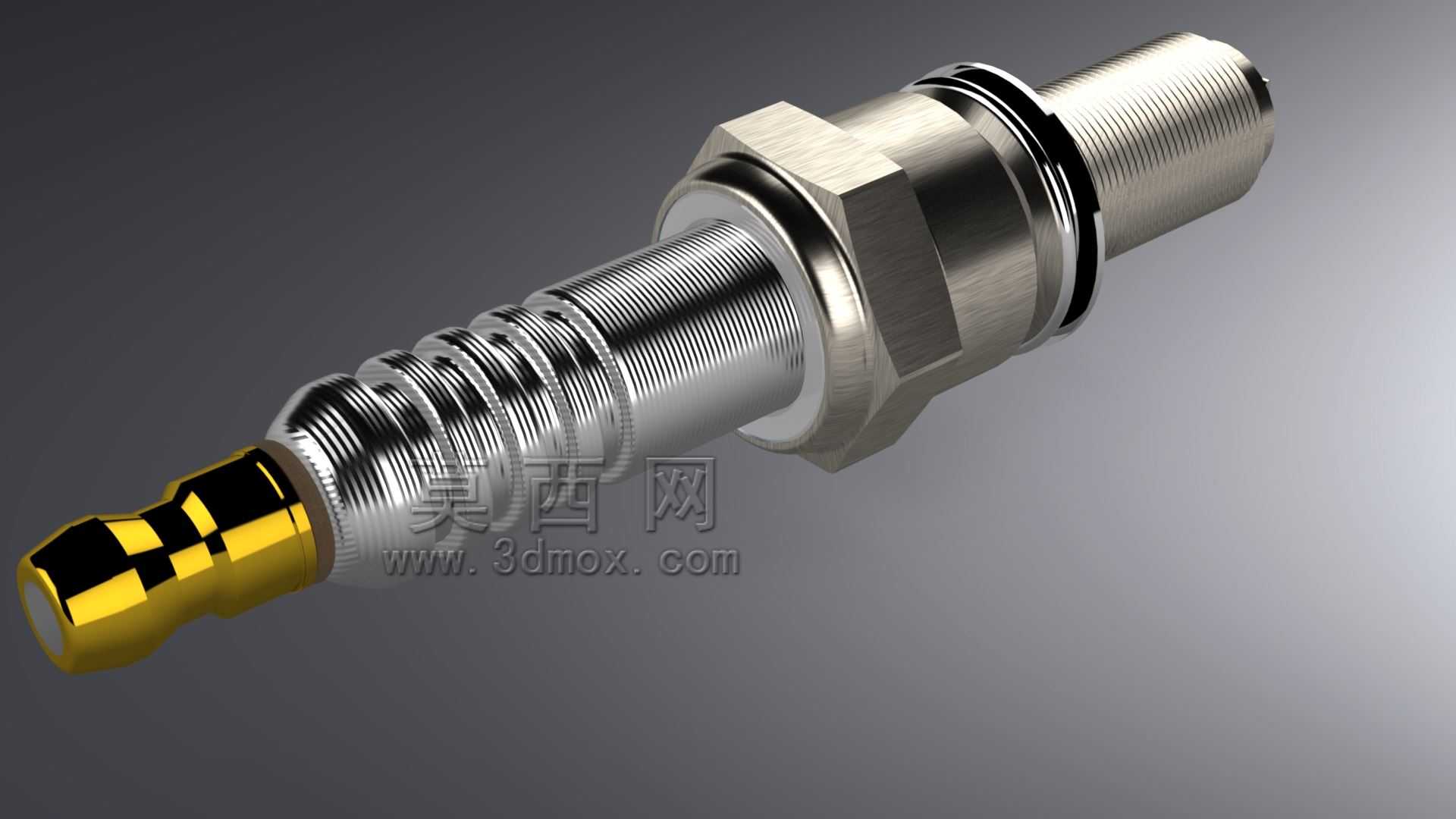

　　在车用奥托循环汽油机的点火系统里，火花塞是决定缸内燃烧起始时刻的核心执行部件，其结构设计直接关联发动机的动力输出稳定性、燃油经济性与排放表现，日常做整机三维建模时，这个零件的安装匹配度往往是容易被新手忽略的细节点。从实际装车场景来看，火花塞的工作环境极为苛刻，要长期承受缸内最高近百bar的燃烧爆发压力、2000℃以上的瞬时燃气高温，同时还要耐受点火瞬间上万伏的高压电冲击，以及混合气燃烧产物的化学腐蚀，这就要求建模时必须把各段结构的功能边界梳理清楚，不能只做外观曲面的复刻。

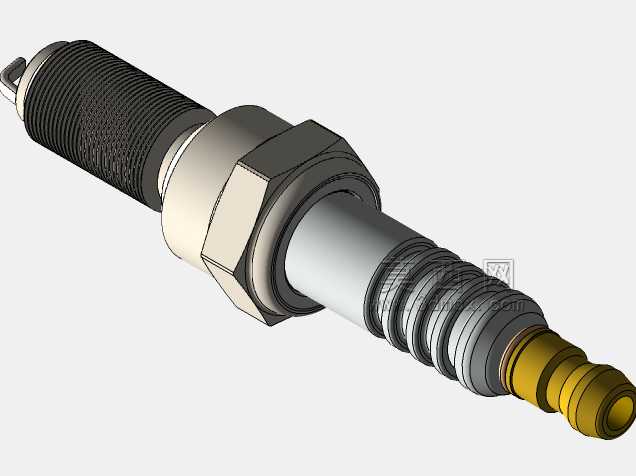

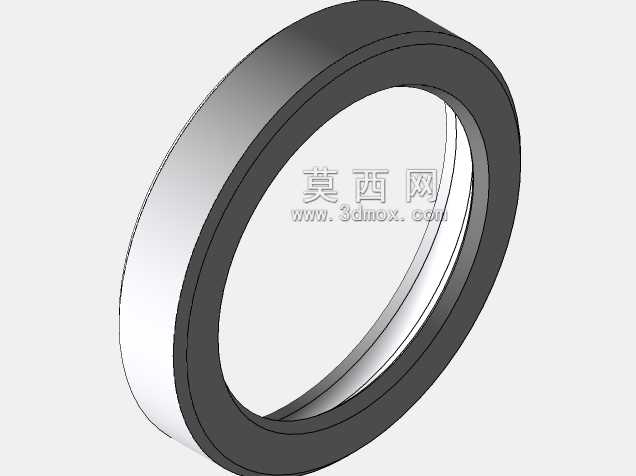

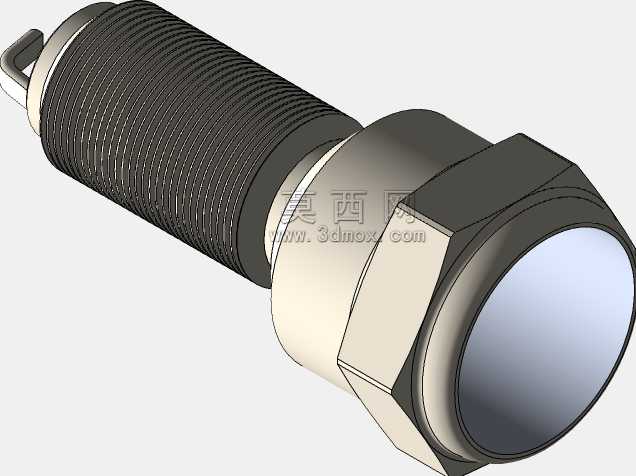

　　先从安装边界说起，火花塞的壳体六角段是拆装时的受力部位，尺寸必须匹配标准套筒规格，建模时要严格控制对边宽度公差，否则现场维修时会出现套筒无法套入、打滑拧坏壳体的问题；壳体下部的螺纹段是和气缸盖火花塞安装孔配合的部位，螺纹公称直径、螺距、有效旋合长度都要和缸盖安装孔的参数完全对应，旋合长度不足会导致密封失效、螺纹受热滑牙，旋合过长则可能凸出燃烧室顶面，干扰气门运动或者活塞上行轨迹，甚至引发活塞顶碰火花塞电极的严重故障。螺纹根部的密封垫圈是金属叠层结构，建模时要预留出压紧后的变形量空间，保证安装后垫圈被压至规定厚度时，火花塞的电极伸出长度刚好符合燃烧室设计要求，电极伸入过长会导致电极过热引发早燃，伸入过短则会造成点火火焰核传播距离过长，燃烧速率下降，怠速不稳。

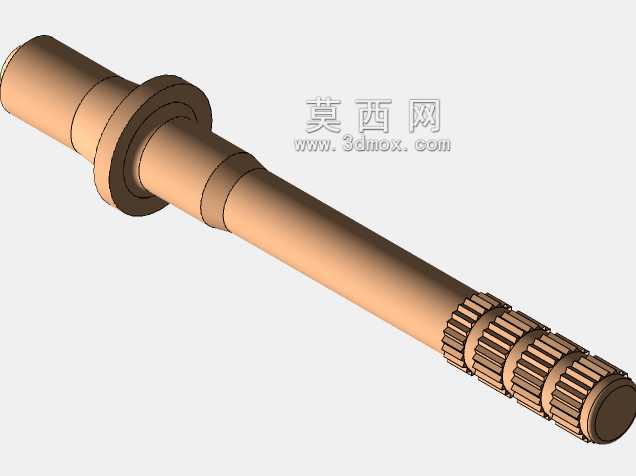

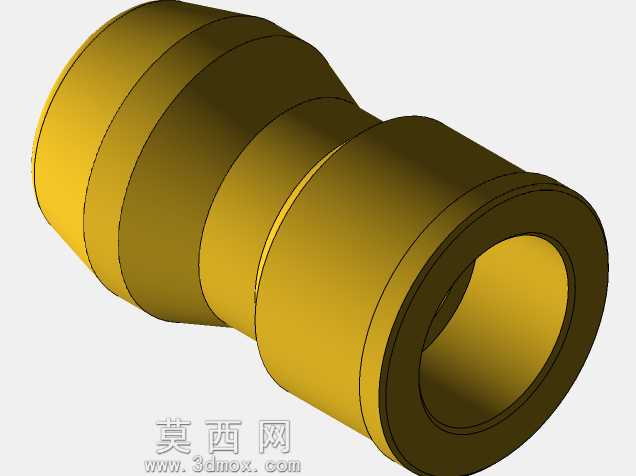

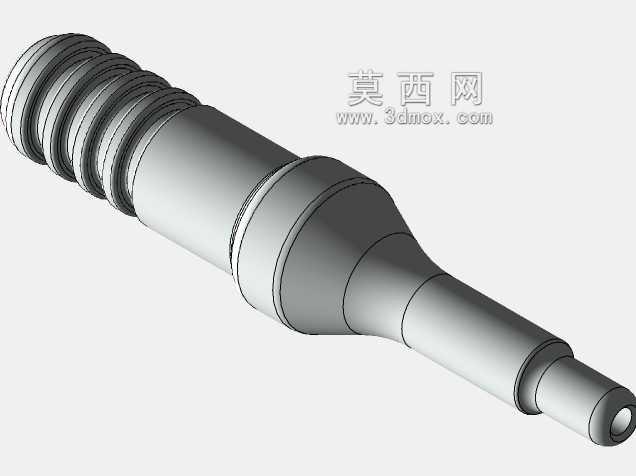

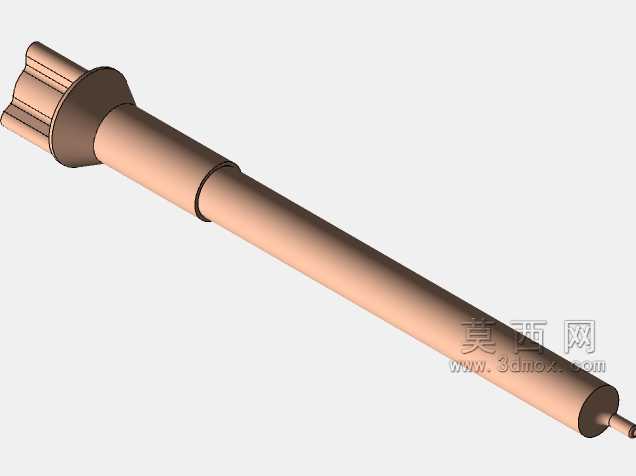

　　再看内部结构设计，中心电极与侧电极的间隙是核心参数，不同压缩比的汽油机对间隙值要求不同，建模时要把电极的材质对应的热膨胀量考虑进去，常温下设定的间隙值要匹配工作温度下的膨胀变形量，避免热态时间隙过大导致点火能量不足、缺火，或是间隙过小导致电极烧蚀加速。中心电极外部的陶瓷绝缘体是承担高压绝缘、导热散热双重作用的部件，其伞棱结构的设计是为了增加表面爬电距离，避免缸盖内的油污、积碳附着后出现高压漏电，建模时要保证陶瓷体与金属壳体的压装配合面过盈量符合工艺要求，过盈量太小会出现密封漏气，高温燃气窜入绝缘体内部导致陶瓷开裂，过盈量太大则会在压装时直接撑裂陶瓷件。接线螺母端的结构要匹配高压点火线的接头形式，保证高压接触可靠，不会因为发动机振动出现松脱断电的问题。

　　从设计思路上，做这个零件的三维模型不能孤立看待单个零件，要结合气缸盖的安装环境做匹配校核：要考虑火花塞周围的冷却水腔布置，保证火花塞壳体的热量能通过螺纹、密封垫圈顺利传递到缸盖水套，匹配对应的热值等级——热型火花塞绝缘体裙部长，吸热多散热慢，适合低压缩比、低转速的小功率汽油机，冷型火花塞裙部短，散热快，适合高压缩比、高转速的高性能汽油机，建模时裙部长度的差异要准确体现，不能所有机型都套用同一个火花塞模型。还要考虑和点火线圈的匹配，接线端的插入深度、接触电阻对应的结构尺寸要和点火线圈输出端匹配，保证点火能量的传输损耗在设计范围内。

　　实际工程应用中，很多三维建模人员容易忽略火花塞的电极朝向问题，侧电极的接地方向如果正对进气门或者排气门，会影响进气滚流在电极附近的流速，进而影响点火初期的火焰核发展，建模时要在装配环节把侧电极的角度调整到设计要求的位置，通常会让侧电极缺口朝向进气侧，利用进气气流扫过电极间隙，带走电极附近的残余废气，降低失火概率。另外，绝缘体顶端的空腔容积要控制合理，容积过大会滞留废气，导致点火不稳定，容积过小则会影响陶瓷体的结构强度。整个零件的建模过程要兼顾加工工艺性，比如壳体的滚压收口部位的结构要符合实际生产的压装工艺，不能出现无法加工的倒扣结构，电极的焊接部位的结构要方便电阻焊工艺的实施，保证焊接强度能承受发动机长期振动的载荷，不会出现侧电极脱落掉缸的恶性故障。
