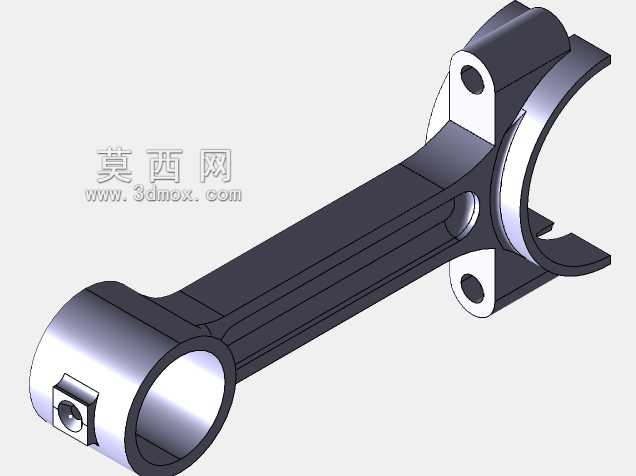

发动机曲柄连杆机构连杆结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:368560
  • 发动机曲柄连杆机构连杆结构设计

  在往复式动力机械的传动链路中,连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件,其结构合理性直接决定整套动力单元的运行寿命与动力传递效率。日常做结构校核时最先关注的是大小端的安装边界,大端采用剖分式结构,配套轴瓦安装位的同轴度公差需控制在0.02mm以内,剖分面的定位止口要保证拆装后重复定位精度不发生偏移,避免运转过程中出现轴瓦偏磨、抱轴等故障;小端为整体式衬套安装结构,与活塞销的配合间隙需根据工况热膨胀量预留合理范围,过大会引发敲击异响,过小则会在热机状态下出现衬套抱死的问题。杆身部分采用工字形截面设计,这是在长期工程实践中筛选出的最优截面形式,在同等重量下能获得最大的抗弯、抗扭截面模量,

  可有效平衡往复惯性力与爆发压力带来的复合载荷,杆身表面的过渡圆角全部采用大圆弧平滑过渡,从根源上降低应力集中系数,避免交变载荷下出现疲劳断裂。从应用场景来看,这类连杆不仅适配常规车用汽油、柴油发动机,在小型动力设备、自行车曲柄传动结构、特种动力装备中也有同原理的结构应用,不同场景下的载荷特性差异会直接反映在结构尺寸的调整上:高转速动力单元的连杆会适当缩短中心距,降低往复运动的惯性力峰值;大扭矩低转速机型则会加大杆身截面尺寸,提升重载下的结构刚度。设计过程中需要同步考虑装配工艺的可行性,大端的连接螺栓孔位置度需严格管控,保证螺栓安装时不受附加剪切力,螺栓预紧力的数值要结合材料屈服强度计算确定,既要保证剖分面紧密贴合不出现缝隙,

  也要避免预紧力过大导致螺栓塑性变形。大小端的润滑油道设计是容易被忽略的细节,需要在杆身内部布置贯通的油道,将曲轴供给的压力润滑油引导至小端衬套位置,保证活塞销与衬套之间始终处于流体润滑状态,减少干摩擦带来的磨损。做三维建模时,需要重点校验各运动部件的干涉边界:连杆随曲轴做平面运动时,大端旋转轨迹不能与曲轴箱内壁、平衡块发生剐蹭,小端往复运动轨迹要与活塞裙部、气缸壁保持足够安全间隙,尤其是在活塞处于上下止点换向的位置,要预留足够的热膨胀间隙,避免热机状态下出现运动卡滞。材料选择上通常采用调质合金钢锻造毛坯,经表面喷丸处理提升疲劳强度,所有受力面的粗糙度需达到Ra1.6以下,降低表面微裂纹引发的疲劳失效概率。实际装机测试中,

  连杆需要经过百万次以上的交变载荷疲劳测试,验证结构在峰值爆发压力、最高转速工况下的变形量是否在设计允许范围内,杆身的纵向弯曲变形量需控制在0.05mm/100mm以内,扭曲变形量不超过0.03mm/100mm,否则会引发活塞偏缸、气缸异常磨损等连锁故障。
