侧梁连接固定支架结构设计

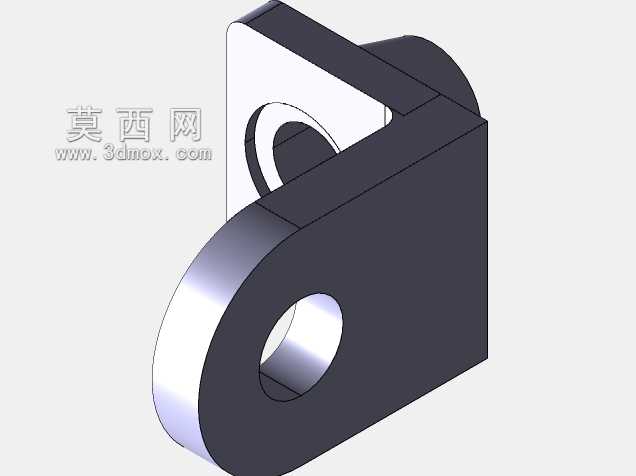

　　该侧梁支架属于设备侧部梁体连接的核心承载构件，主要应用于各类需要侧部铰接支撑、梁体连接定位的机械设备结构中，常见于行走设备侧架、工装侧支撑、输送设备侧部固定等场景，承担侧梁与相邻构件之间的载荷传递、铰接定位、限位支撑的作用，是保障侧部梁系结构稳定性的关键零件。从实际使用场景来看，这类支架通常安装在设备侧梁的端部位置，一侧通过平面与梁体端面贴合固定，另一侧的带孔耳板用于连接销轴类铰接件，实现与相邻摆动、转动构件的活动连接，既需要承受梁体传递的垂向载荷，也要承担铰接部位的横向剪切力与交变冲击载荷，因此结构设计上重点强化了受力集中区域的强度冗余。从结构设计思路来看，该支架采用分体式组合焊接结构，主体为块状安装基座，

　　基座一侧延伸出带同轴通孔的圆弧形耳板，另一侧垂直设置带安装孔的平板连接面，两个连接部位的孔位同轴度、安装面平面度是设计时的核心管控公差。基座部分采用实心块体结构，避免薄壁结构在长期交变载荷下出现形变，耳板部位做了圆弧过渡处理，消除直角位置的应力集中问题，通孔内壁预留了衬套安装余量，实际使用时可根据铰接销轴的磨损情况更换衬套，降低整体维护成本。安装边界方面，平板连接面的孔位间距按照标准侧梁端面的安装螺孔间距设计，贴合面的平面度公差控制在0.05mm以内，保证安装后与梁体端面完全贴合，避免局部受力导致的连接松动；耳板的通孔直径适配常用规格的铰接销轴，孔中心到安装基座底面的高度尺寸经过匹配计算，

　　保证铰接后相邻构件的转动行程不会与侧梁本体发生运动干涉，耳板外侧的圆弧半径大于转动构件的最大摆动半径，预留足够的运动安全间隙。外形尺寸设计上，整体结构紧凑，没有多余的外伸结构，安装后不会超出侧梁的整体外轮廓，避免设备运行过程中与周边构件发生刮碰；基座的厚度尺寸根据额定承载载荷计算得出，在满足强度要求的前提下尽可能控制整体重量，降低设备侧部的额外载荷。从功能特性来看，该支架同时具备刚性固定与铰接连接的双重功能，平板侧实现与侧梁的刚性固连，保证连接位置无相对位移，耳板侧实现与活动构件的铰接，满足相邻构件的转动自由度需求，两个功能区域之间的过渡部位做了加厚处理，能够有效分散铰接部位传递的冲击载荷，避免长期使用过程中出现焊缝开裂、

　　结构断裂的问题。实际建模过程中，需要重点管控两个安装孔的位置度公差，以及耳板通孔与平板安装面的垂直度公差，这些形位公差直接影响后续装配的顺畅度与使用过程中的受力均匀性；所有棱边都做了倒角处理，既避免安装过程中锐边划伤操作人员，也能够消除热处理过程中的棱边应力集中问题，提升零件的整体疲劳强度。这类支架在实际选型使用时，需要根据侧梁的实际承载重量、铰接部位的摆角范围、销轴的受力大小匹配对应的尺寸规格，不同载荷等级下的支架耳板厚度、基座尺寸、通孔直径都需要做对应调整，避免小载荷选型造成材料浪费，或是大载荷场景下选型不足导致结构失效。
