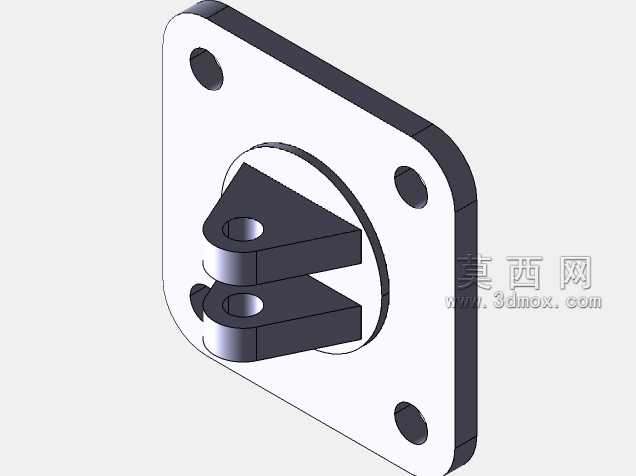

带法兰安装座双铰接耳头轭结构件

　　这类带方形法兰安装基面的双铰接耳头轭，在工程机械的连杆传动机构、农用机具的挂接单元、轻工自动化设备的摆臂连接部位都有大量应用场景，核心作用是作为两个具备相对摆动自由度构件的中间铰接载体，把固定安装端的支撑力平稳传递到摆动端的活动构件上，同时约束非摆动方向的多余自由度，避免传动过程中出现卡滞、偏载的问题。从实际使用的工况来看，这类头轭通常要承受周期性的交变拉压载荷，部分应用场景下还会伴随一定的径向冲击，所以在结构设计阶段，首先要保证安装基面的平面度公差，法兰面和安装贴合面的接触面积要达到90%以上，避免螺栓锁紧后因为局部贴合不实产生附加内应力，长期运行下出现法兰根部的疲劳裂纹。

　　设计时优先把铰接耳的同轴度作为核心管控指标，两个平行耳片的销轴孔同轴度公差要控制在0.02mm以内，耳片的平行度公差不超过0.03mm，否则销轴穿装后会出现别劲的情况，不仅摆动阻力增大，还会加速销轴和孔壁的磨损，缩短构件的整体使用寿命。法兰盘上的四个安装孔采用对称分布设计，孔位的位置度公差按照IT9级管控，既可以适配不同厂家的同规格安装基座，也能保证螺栓锁紧时受力均匀，不会出现单个螺栓过载的情况。铰接耳和法兰基座的过渡位置采用大圆角平滑过渡，避免直角位置的应力集中，根据过往的失效案例统计，这个过渡区域是应力集中最高的位置，如果圆角设计过小，在冲击载荷作用下很容易从根部断裂，所以圆角半径通常要取相邻壁厚的0.3倍以上，同时在建模时要保证过渡曲面的曲率连续，不要出现曲率突变的折面。

　　从安装边界来看，方形法兰的外轮廓尺寸要匹配对应安装位置的预留空间，四个安装孔的中心距要和基座上的螺纹孔位置完全对应，安装孔的直径比配套螺栓大1mm左右，预留一定的安装调整余量，避免加工误差导致无法装配。铰接耳的开口宽度要适配对接构件的连接端厚度，两侧预留0.2到0.3mm的间隙，既保证摆动时不会出现侧面摩擦，也不会因为间隙过大导致摆动过程中出现横向窜动。销轴孔的直径要和选定的铰接销轴采用间隙配合，配合公差选H8/f7即可，兼顾装配便利性和运动平稳性，孔壁位置可以根据载荷大小设计油槽或者润滑脂注油孔，方便定期加注润滑脂，降低转动副的磨损速率。

　　在三维建模过程中，要先确定法兰安装面的基准平面，以此为基础拉伸生成法兰基体，再以法兰中心为基准定位铰接耳的位置，保证两个耳片关于法兰中心平面对称，避免出现偏载。建模时要把所有的倒角、圆角特征都完整还原，不要为了简化模型省略工艺特征，这些特征不仅影响实际加工的工艺性，也会对后续的有限元强度分析结果产生直接影响，如果省略过渡圆角，应力分析的结果会比实际应力偏小，导致设计的构件强度储备不足，实际使用中容易出现断裂失效。另外要注意法兰盘背面和安装面贴合的区域不要设计多余的凸台或者凹槽，保证整个安装环面是连续的平面，避免螺栓锁紧时法兰面出现变形。对于铰接耳的厚度设计，要根据额定载荷计算剪切面的承压面积，保证孔壁的压应力在材料许用应力范围内，通常这类构件选用45号钢或者Q355钢加工，表面做发黑或者镀锌处理，提升防锈能力，部分重载场景下还会对销轴孔做淬火处理，提升孔壁的耐磨性能。

　　实际装配时，要先把法兰面和安装基座的贴合面清理干净，去除毛刺、焊渣和油污，然后穿入安装螺栓，按照对角顺序分次拧紧螺栓，保证每个螺栓的预紧力一致，避免法兰面因为受力不均出现翘曲。穿装铰接销轴前，要在销轴表面和孔壁涂抹适量润滑脂，然后把对接构件的连接端放入两个耳片的中间位置，对齐孔位后穿入销轴，最后在销轴端部安装开口销或者轴用挡圈，防止销轴在摆动过程中脱出。日常维护时要定期检查铰接位置的磨损情况，以及法兰螺栓的预紧力，如果发现耳片孔磨损量超过0.1mm，要及时更换构件或者配做加大尺寸的销轴，避免间隙过大导致传动冲击加剧，影响整个机构的运行精度。
