带方孔定位安装法兰式仪器固定导板

　　在实验室检测设备、光学实验工装、小型精密仪器台架搭建场景中，经常会遇到需要将方形截面的导杆、传感单元、定位模块精准固定在安装基准面的需求，这类固定结构不能出现周向转动，同时要保证安装后与基准面的垂直度公差控制在合理范围，避免后续光路调整、检测对位出现累计误差，这款带方孔的法兰式导板就是针对这类场景设计的定位固定零件。

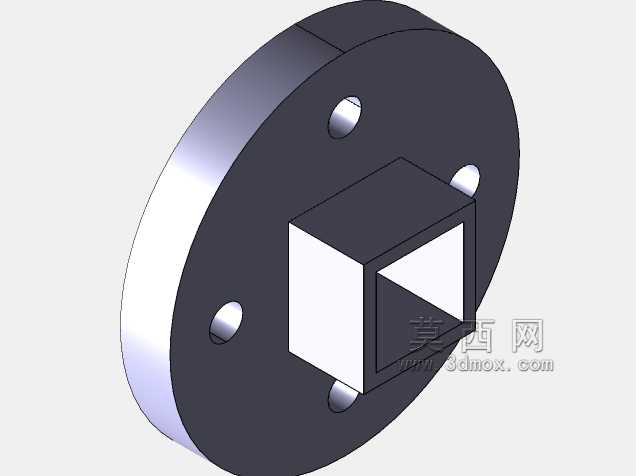

　　从结构设计逻辑来看，主体采用圆盘式法兰基体，一方面圆盘结构在圆形安装面的适配性更强，不管是设备预留的圆形安装沉台，还是平面安装位，圆形轮廓不会出现方形安装座的边角干涉问题，另一方面圆盘的受力均匀性更好，当中心方孔承受侧向载荷时，应力会沿着圆盘径向均匀分散，不会出现边角位置的应力集中断裂问题。基体中心加工的方形通孔是核心功能结构，方孔的内壁做了小倒角处理，既可以去除加工毛刺，也能在穿装方形杆件时起到导向作用，避免硬塞导致的孔壁刮伤或者杆件镀层脱落，方孔的尺寸公差按照过渡配合设计，既保证杆件穿装后不会出现旷量晃动，也不会因为过盈量太大导致装配时需要强行敲击损伤零件。

　　法兰盘上均匀分布的四个沉头安装孔，孔位采用90度等分排布，这种排布方式不管是水平安装还是垂直安装，都能保证四个安装点的受力均衡，不会出现某一侧螺栓受力过大的问题，沉头孔的深度设计刚好能把内六角圆柱头螺栓的头部完全埋入法兰盘面，不会出现螺栓头突出盘面刮碰其他相邻零件的情况，安装后整个法兰的安装面完全贴合基准面，没有凸起结构，能最大化节省安装空间。

　　从实际使用的边界条件来看，这款导板的安装基准面是法兰盘的后侧大平面，加工时平面度公差控制在0.02mm以内，保证安装后和设备基准面完全贴合，不会出现倾斜；中心方孔的轴线和法兰安装面的垂直度公差控制在0.03mm/100mm范围内，穿装的方形杆件安装后不会出现偏斜，能保证杆件的运动或者定位方向和设计方向一致。法兰盘的外圆直径比四个安装孔的中心距大出足够的余量，既给螺栓安装预留了扳手操作空间，也避免安装时孔位太靠近盘体外缘导致盘体边缘开裂。

　　在功能适配性上，这款导板除了能固定方形截面的杆件，也可以作为方形模块的安装转接座，比如将方形的光电传感器安装座、小型滑块单元通过方孔定位后，用侧面的紧定螺钉（设计时可在方孔侧壁预留紧定螺纹孔）锁紧，就能快速实现模块的定位安装，不需要额外做对位调整，相比圆形孔的法兰座，省去了周向旋转对位的步骤，能大幅提升工装搭建和设备装配的效率。

　　设计时也考虑了不同工况的材质适配需求，如果是普通的实验室工装场景，采用铝合金材质加工即可，重量轻、加工成本低，表面做阳极氧化处理后耐磨性能也能满足需求；如果是工业生产线上的固定导板，承受的载荷更大、使用频率更高，可以采用45号钢加工，表面做发黑或者镀锌处理，提升耐磨和防锈性能；如果是有耐腐蚀需求的场景，比如化工检测设备、潮湿环境下的工装，也可以采用304不锈钢材质加工，不需要额外做表面处理就能满足长期使用的需求。

　　在安装操作上，只需要先将法兰盘的后侧基准面贴合设备的安装基准面，对准四个安装孔位拧入螺栓预紧，之后调整中心方孔的朝向（因为四个安装孔是等分排布，方孔可以实现90度间隔的朝向调整，适配不同的安装方向需求），调整到位后再将四个螺栓均匀拧紧，按照对角拧紧的顺序操作，避免法兰盘因为单侧受力出现倾斜，之后将需要固定的方形杆件或者模块穿入方孔，调整到需要的伸出长度后，通过侧壁的紧定螺钉锁紧即可完成装配，整个装配过程不需要复杂的专用工具，普通内六角扳手就能完成全部操作，后期维护拆卸也十分方便。

　　这类导板结构看似简单，但在精密工装和小型设备的结构设计中是十分实用的转接固定零件，相比一体式的焊接固定结构，这种装配式的导板可以根据需求更换不同方孔尺寸的规格，适配不同截面尺寸的杆件，不需要改动设备的基准安装面，模块化的设计思路也能降低设备的后期维护成本，当方孔出现磨损时，只需要更换导板即可，不需要对整个安装基座进行返修，大幅降低了维护的时间和物料成本。
