枪械瞄准镜安装用燕尾式连接支架

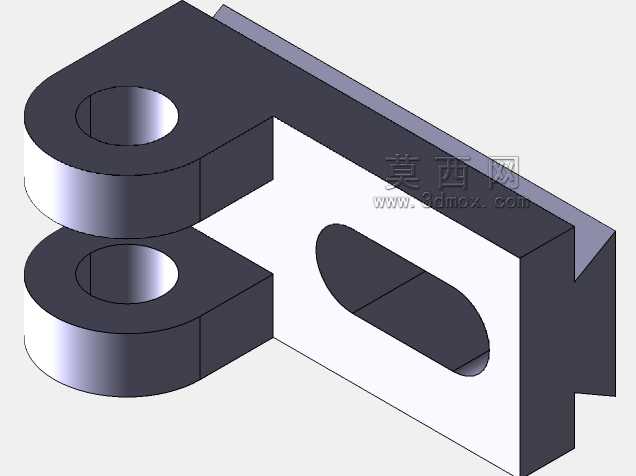

　　在轻武器附件装配领域，燕尾式连接结构是应用极为广泛的快装定位方案，这类支架的核心作用是为伸缩式瞄准镜提供稳定的安装基准，同时兼顾拆装效率与连接刚性，避免射击过程中瞄具出现位移、晃动影响射击精度。从结构功能来看，该支架采用分体式双铰接耳与燕尾导向结合的构型，上端两个同轴带孔耳片用于穿设锁紧销轴，实现支架与枪械本体基座的铰接固定，销轴孔的同轴度公差需要严格控制在0.02mm以内，否则装配后会出现铰接卡滞、锁紧间隙过大的问题；支架主体的燕尾导向面采用标准燕尾槽角度设计，与瞄具底座的燕尾凸台形成滑动配合，导向面的表面粗糙度需要达到Ra1.6以下，保证瞄具滑动调节时顺滑无卡顿，同时配合间隙控制在0.01-0.03mm区间，

　　间隙过大会导致瞄具固定后出现旷量，间隙过小则会造成装拆困难、低温环境下卡死。支架中部开设的长圆形腰型孔是调节锁紧位的核心结构，当瞄具沿燕尾面滑动到合适的眼距位置后，锁紧螺钉穿过腰型孔将瞄具底座与支架压紧，腰型孔的长度覆盖了常用的眼距调节范围，能够适配不同使用者的出瞳距离需求，避免出现瞄具视场不全的问题。从设计思路层面，这类支架在建模时首先需要确定安装基准面，也就是与枪械基座贴合的底面，该平面的平面度公差需要控制在0.015mm以内，保证安装后支架与枪械本体贴合紧密，不会出现倾斜导致瞄具光轴与枪管轴线偏差过大；双铰接耳的位置需要匹配枪械基座的铰接孔间距，耳片厚度要满足锁紧后的强度要求，在12.7mm口径枪械的后坐力冲击下不能出现变形、

　　断裂，因此耳片与主体连接位置需要设置R2以上的过渡圆角，避免应力集中导致的疲劳损坏。燕尾导向面的角度通常采用60度标准燕尾角，这个角度既能够保证足够的锁紧摩擦力，又不会因为角度过小导致自锁过强难以拆卸，导向面的长度需要满足瞄具前后调节的行程需求，通常不小于40mm，保证覆盖常规3-9倍瞄准镜的眼距调节范围。安装边界方面，支架的总宽度需要控制在枪械护木的宽度范围内，不能突出护木两侧影响握持，总高度要保证瞄具安装后光轴高度与射手贴腮位置匹配，通常光轴到枪械安装面的高度控制在35-40mm区间，适配常规步枪的贴腮高度；铰接孔的直径通常采用标准销轴尺寸，与枪械原配销轴保持一致，不需要额外改装即可直接装配，降低用户的改装成本。

　　在实际使用场景中，这类支架除了应用在狩猎步枪、运动射击步枪的瞄具安装外，也可用于小型战术附件的安装固定，只要匹配对应规格的燕尾接口，就可以实现战术手电、激光指示器等附件的快速装拆。建模过程中需要重点关注燕尾面的拔模角度，虽然支架通常采用铣削加工成型，但如果是采用粉末冶金或者压铸工艺生产的民用版本，需要在燕尾非配合面设置不大于1度的拔模斜度，保证成型后顺利脱模，同时不影响配合面的装配精度。腰型孔的两端需要设置半圆过渡，避免应力集中，孔壁与支架上下表面的交接位置需要做0.5mm的倒角，去除加工毛刺，避免锁紧时螺钉垫片刮伤支架表面。支架的所有棱边都需要做R0.3的圆角处理，避免锐边划伤射手或者装拆时割手，同时提升零件的表面处理附着力，无论是阳极氧化还是磷化处理，圆角位置的膜层均匀性都优于锐边位置。从受力角度分析，射击时的后坐力会沿枪械轴线方向传递到支架，燕尾面的锁紧摩擦力需要大于后坐力产生的冲击力，因此燕尾面的接触面积需要经过核算，保证在最大后坐力冲击下，瞄具不会出现前后位移；铰接耳的销轴需要承受支架传递的后坐力，因此耳片的剪切强度需要满足1500N以上的抗剪要求，对应45号钢材质的话，耳片厚度不小于5mm即可满足强度需求。
