法兰式压盖填料轴封结构三维数模

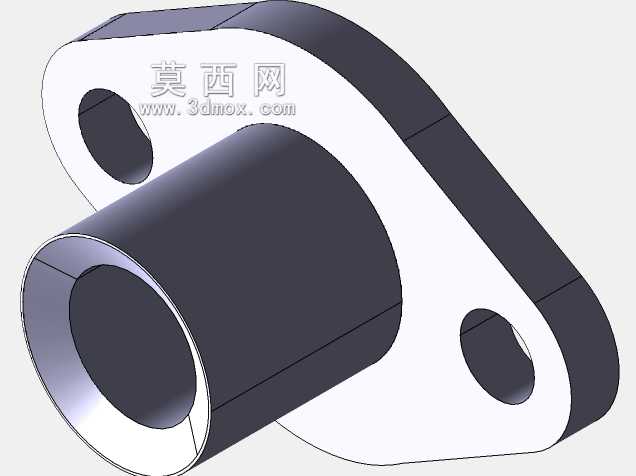

　　在泵类、反应釜搅拌轴、低速回转阀杆这类存在贯穿壳体旋转轴的设备里，轴与壳体之间的环形间隙密封一直是设备运维里绕不开的环节，压盖填料密封作为沿用多年的接触式轴封结构，至今在中低速、常压到中压的工况下仍有极高的保有量，不少老厂区的水泵、搅拌设备检修时，最先排查的密封点就是填料压盖位置。这次建模的法兰式压盖填料结构，没有采用分体式压盖加独立填料函的设计，而是把安装法兰和填料函筒体做成了一体化结构，从根源上减少了一个静密封泄漏点，这种一体化结构在小通径、安装空间局促的轴端场景里优势很明显，不用额外加工填料函的对接止口，壳体端只要加工出对应螺栓孔的平面就能完成安装，对现场安装的对中精度容忍度更高。从结构功能来看，

　　带两个安装孔的法兰边直接贴合设备壳体端面，两个通孔用来穿装固定螺栓，拧紧螺栓时整个压盖会沿轴向施压，把筒体内腔填充的盘根填料压向轴表面，让填料产生径向变形填满轴与筒体内壁的环形间隙，阻断壳体内介质沿轴表面向外泄漏的通道。建模时特意把法兰与筒体的过渡位置做了圆弧过渡处理，没有留尖锐直角，一方面是避免应力集中，毕竟压盖在拧紧螺栓时法兰根部会承受持续的弯曲应力，尤其是填料磨损后二次拧紧压盖时，应力集中位置很容易出现微裂纹，圆弧过渡能大幅提升结构的抗疲劳性能；另一方面是加工时的工艺性更好，铸造成型时不会出现直角位置的浇不足、冷隔缺陷，机加工时也不用额外清根，减少加工工序。两个安装孔的位置做了对称分布，

　　孔中心距的尺寸是按照常用的小通径轴封安装规范设定的，适配的轴径范围覆盖了常规小型离心泵、搅拌罐的轴径区间，筒体的内孔直径留足了填料填充空间，能容纳4到5圈标准盘根填料，压盖的轴向压紧行程也做了预留，足够支撑3到4次填料磨损后的压紧调整，不用频繁更换填料。实际选型时要注意，这种一体化压盖的筒体插入深度要和壳体上的轴孔深度匹配，插入端不能和轴上的台阶、轴套发生干涉，法兰端面和壳体贴合的位置要根据介质特性选配密封垫片，要是输送的是有腐蚀性的介质，法兰和筒体的材质还要做对应防腐处理，不过建模时只保留了结构本体，没有做材质相关的特征，方便不同工况下的使用者直接修改材质属性。另外，筒体的内孔与法兰端面的垂直度是这个零件的核心形位公差，

　　建模时已经把这个装配基准做了约束，要是垂直度超差，压盖压紧后填料的受力会不均匀，局部压得过紧会磨轴，局部压得太松又会漏，很多现场出现的填料密封漏液、轴异常磨损问题，根源就是压盖的形位公差没达标，导致填料偏磨。和分体式压盖相比，这种一体化结构的零件数量更少，现场安装时不用找正填料函和压盖的同轴度，只要把轴穿进筒体内孔，对齐螺栓孔拧紧就行，对现场检修人员的技能要求更低，尤其适合野外作业、应急检修的场景，不用带太多配套零件就能完成密封更换。建模时把所有的倒角、圆角都按照实际加工要求做了处理，没有出现建模时常见的尖锐边，法兰的厚度也经过了刚度校核，拧紧螺栓时法兰的变形量控制在允许范围内，不会因为法兰变形导致压盖倾斜，两个安装孔的孔径比适配螺栓大了1mm的安装间隙，方便现场安装时微调位置，抵消一部分壳体螺栓孔的位置度误差。
