组门锁把手安装支撑折弯支架结构

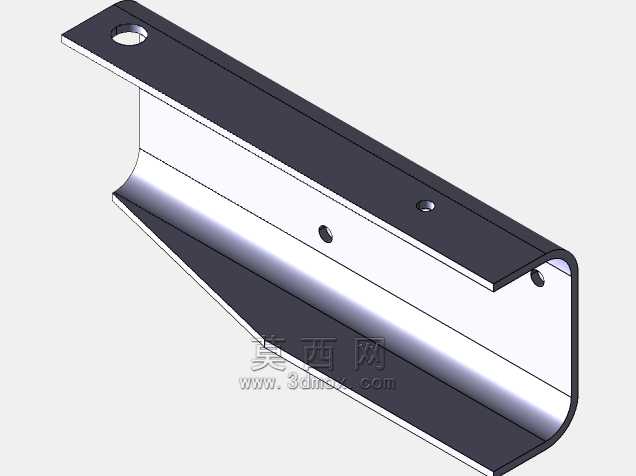

　　这款组门锁把手支架属于门体启闭系统的核心受力承载构件，主要应用于轨道交通组门、工业设备防护门、特种舱室密闭门的锁具安装场景，承担锁把手的转动支撑、受力传导以及锁体与门体之间的连接定位作用，在日常启闭过程中需要承受把手转动带来的反复扭矩、推拉门体带来的侧向载荷，同时还要适配不同门体钣金的安装公差，保证锁具操作的顺畅度与长期使用的结构可靠性。从结构设计逻辑来看，该支架采用一体化钣金折弯成型工艺，整体为带圆弧收边的L型弯折结构，折弯处做了大圆角过渡处理，既避免了钣金折弯过程中出现应力集中导致的开裂问题，也能在安装时贴合门体内侧的弧形安装面，减少装配间隙带来的晃动。支架的上部平直段开有一个圆形安装通孔，

　　用于将支架整体固定在门体内衬的预埋安装位上，孔位边缘做了去毛刺处理，避免安装时刮伤配套的紧固件防腐层；竖直段的平面上分布有两个定位小孔，用于锁具本体的定位与螺丝固定，孔位的位置度公差控制在0.1mm以内，保证锁体安装后把手的转动中心与支架的支撑面完全同轴，避免出现把手卡滞、转动阻力过大的问题。支架的下端采用圆弧卷边收边结构，一方面可以提升支架整体的结构刚度，抵消钣金件薄壁带来的形变问题，另一方面圆弧过渡的边缘不会在门体内部的布线空间里刮伤穿过的线缆绝缘层，适配门体内置电控线路的排布需求。在安装边界的设计上，该支架的折弯高度、各安装孔的中心距都严格匹配对应组门的内部安装腔体尺寸，安装后支架的外侧面与门体内衬板完全贴合，

　　不会突出于门体的安装平面，避免干涉门体内部其他构件的运动轨迹；支架的板材厚度根据载荷需求选用合适的冷轧钢板，表面做发黑防锈处理，适配门体内部的潮湿、多粉尘使用环境，长期使用不会出现锈蚀脱落导致的锁具松动问题。从实际使用的受力角度出发，设计时重点强化了把手转动受力点对应的支架局部刚度，在锁把手转轴对应的支架背部没有做减薄处理，而是保留了完整的板材厚度，同时折弯边的延伸长度刚好覆盖锁体的整个受力区域，避免长期反复受力后支架出现塑性形变，导致锁把手下沉、启闭卡顿的问题。不同于常规的平面安装支架，这款支架的异形折弯结构完全贴合对应门型的内部空间轮廓，不需要额外增加调整垫片就可以完成精准装配，能够有效减少现场安装的调整工作量，

　　同时一体化的成型结构减少了焊接、拼接等工序带来的尺寸误差，批量生产时的尺寸一致性更好，能够适配规模化的门体装配流水线作业需求。在日常维护场景中，该支架的安装孔位都设计在便于工具操作的位置，不需要拆解门体其他构件就可以完成支架的紧固与更换，降低后期运维的拆装难度。
