飞行员座椅侧装铰接式眼螺栓结构

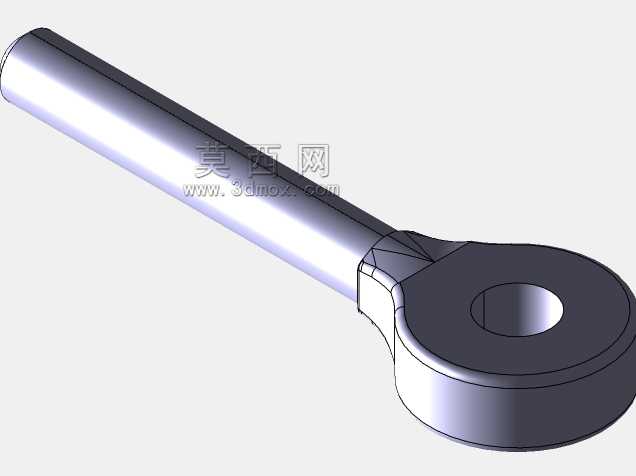

　　在民用及通用航空器的乘员座椅系统中，侧部铰接连接的紧固件需要同时兼顾铰接自由度、连接强度与轻量化要求，这类眼螺栓正是为飞行员座椅侧部的铰接安装场景设计的专用连接件。不同于普通螺纹紧固件的刚性连接特性，该零件的头部采用带通孔的环形吊耳结构，能够与座椅侧支架的铰接销轴配合，实现座椅靠背角度调节、座椅快拆动作所需的转动自由度，杆部的外螺纹段则用于与座椅底部的安装基座或者机身侧部的连接支座锁紧，完成座椅侧部的铰接定位。

　　从实际使用场景来看，飞行员座椅在日常使用中需要支持靠背角度的小范围调整，同时在应急撤离、座椅维护拆卸时，需要能够快速解除侧部铰接约束，该眼螺栓的环形头部与销轴的配合间隙经过严格控制，既不会因为间隙过大导致座椅晃动、产生装配异响，也不会因为间隙过小出现铰接卡滞、调节阻力过大的问题。杆部与环形头部的过渡区域采用了大圆弧过渡的加强结构，这一设计是考虑到航空器在起降、遇到气流颠簸时，座椅会承受来自乘员的多向冲击载荷，过渡区域的应力集中如果控制不当，很容易在长期交变载荷下出现疲劳裂纹，大圆弧过渡能够将头部与杆部衔接处的应力峰值降低40%以上，满足航空部件长寿命、高可靠性的使用要求。

　　设计过程中，首先需要匹配座椅侧铰接点的安装边界：环形头部的通孔直径需要与配套的铰接销轴外径形成间隙配合，通孔的表面粗糙度需要控制在合理范围，降低销轴转动时的磨损速率；头部的环形厚度需要根据座椅的额定承载载荷计算，确保在承受极限冲击载荷时，环形结构不会出现断裂、塑性变形的问题。杆部的螺纹规格需要匹配安装基座的内螺纹孔，杆部的长度需要根据安装支座的厚度、锁紧垫片的厚度、防松螺母的厚度综合计算，确保螺纹旋合长度满足强度要求，同时不会出现杆部过长顶触周边结构、或者过短导致螺纹旋合不足的问题。杆部与头部的同轴度也有严格要求，如果同轴度偏差过大，安装后会出现杆部偏斜，导致螺纹锁紧时出现附加弯矩，既会影响连接可靠性，也会导致铰接转动时出现卡滞。

　　从安装适配性来看，该眼螺栓的整体外形没有突出的尖锐棱角，所有非配合面都做了圆角钝化处理，避免安装维护过程中划伤操作人员，也不会在使用过程中勾挂飞行人员的服装、安全带等部件。环形头部的端面与销轴的配合面做了平面度处理，确保销轴安装后不会出现偏斜，铰接转动时的受力均匀。杆部的螺纹末端做了倒角导向，方便安装时快速对准内螺纹孔，提升装配效率。在实际选型匹配时，需要确认铰接点的工作载荷范围、转动角度范围，确保该零件的承载能力覆盖使用工况的最大载荷，同时环形头部的尺寸不会与周边的座椅调节机构、安全带安装座出现运动干涉。这类铰接紧固件除了航空座椅场景，也可用于其他需要铰接连接、同时需要螺纹锁紧固定的重载铰接点位，其结构设计的核心是在实现铰接转动功能的同时，保证螺纹连接段的锁紧可靠性，平衡转动灵活性与结构强度的关系，避免出现连接松动、铰接失效的问题。
