先导座滑动柱塞法兰式轴承结构

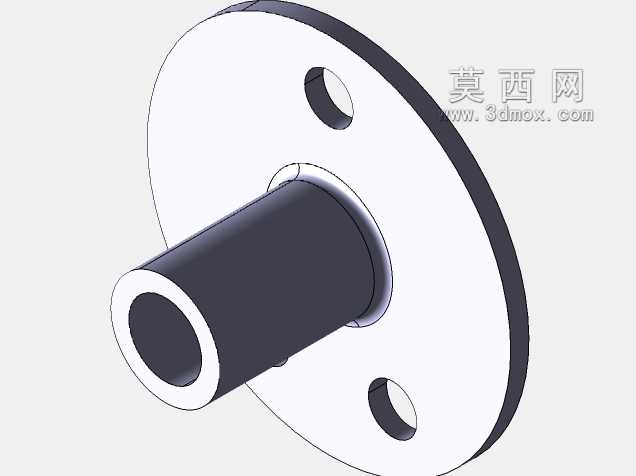

　　这类带法兰基座的滑动柱塞轴承，在小载荷精密往复导向场景里的应用占比不低，常见于小型气动执行机构、精密检测设备的定位轴系、轻工机械的直线导向工位，和常规滚动轴承不同，它靠滑动配合面实现轴类零件的径向支撑与轴向导向，没有滚动体带来的间隙累积，在低速小行程的往复动作里能保持更稳定的同轴度。从结构上看，一体成型的法兰盘与柱塞筒体是核心承载部分，法兰盘上对称开设的两个安装通孔，是用来穿装固定螺栓将整个组件锁紧在设备安装基准面上的，安装时需要注意法兰端面与安装基面的贴合度，若基面存在平面度误差，会直接导致柱塞内孔的轴线偏斜，后续穿入的导向轴就会出现卡滞、磨损不均的问题。柱塞筒体为空心贯通结构，内孔是与运动轴配合的核心工作面，

　　加工时对内孔的圆柱度、表面粗糙度都有较高要求，通常内孔表面会做硬化处理来提升耐磨性能，配合间隙需要根据实际工况的运动速度、载荷大小调整，间隙过小会增大运动阻力，温升后容易出现抱轴，间隙过大则会导致导向精度下降，运动过程中产生径向窜动。设计这类结构的时候，首先要确定的是柱塞内孔的公称直径，这一尺寸直接决定了可适配的导向轴规格，要匹配对应轴系的载荷需求，过小的轴径会导致支撑刚度不足，过大则会让整个组件体积冗余，占用不必要的安装空间。法兰盘的外径尺寸需要覆盖安装螺栓的分布圆，同时要保证法兰自身的结构强度，在螺栓锁紧时不会出现翘曲变形，两个安装孔的位置度公差需要严格控制，孔位偏差会导致安装时强行拉扯组件，造成内孔变形。

　　筒体的长度决定了滑动支撑的导向长度，导向长度与内孔直径的比值需要控制在合理区间，比值过小会导致导向稳定性差，轴在运动时容易出现偏摆，比值过大则会增大配合面的接触面积，提升加工难度与运动摩擦阻力。在实际装配场景中，这类组件的安装基面通常会加工定位止口，和法兰盘的根部外圆配合，实现组件的快速定位，减少装配时的调整工作量，止口的配合公差一般选用小间隙配合，既方便装配，又能保证安装后的同轴度。滑动配合面的润滑设计也不能忽略，部分工况下会在筒体侧壁开设注油孔，定期加注润滑脂来降低配合面的摩擦系数，延长组件的使用寿命，在无油润滑的工况下，则会在筒体内孔镶嵌自润滑衬套，靠衬套材料自身的润滑特性实现免维护运行。

　　和分体式的法兰轴承与导向套组合结构相比，这种一体结构的组件减少了装配环节的累积误差，零件数量更少，安装流程更简便，在批量装配的生产线设备上能有效提升装配效率，同时也减少了多个零件配合带来的松动风险。需要注意的是，这类结构不适合高速旋转的轴系支撑，滑动摩擦的温升在高速工况下会快速加剧磨损，它的核心适用场景还是低速往复运动、小载荷、对导向精度有一定要求的工位，比如小型工装的定位销导向、检测探针的滑动支撑、小型气动滑台的辅助导向等场景，在这些场景下它的结构紧凑性、导向稳定性都比同规格的滚动直线轴承更有优势，而且抗冲击性能更好，在存在小幅振动的工况下不会出现滚动体磕碰损伤的问题。建模过程中需要重点关注配合面的公差标注，内孔与轴的配合、法兰安装孔的位置度、法兰端面与内孔轴线的垂直度都是关键公差项，这些公差直接决定了零件加工完成后的实际使用性能，若垂直度超差，即使内孔加工精度再高，安装后也会出现轴运动卡滞的问题。另外，法兰与筒体连接的根部需要做圆角过渡，避免应力集中，在承受侧向载荷的时候，直角过渡的根部很容易出现应力断裂，合理的圆角设计能大幅提升结构的抗载荷能力。
