飞行员座椅支撑旋转臂结构设计

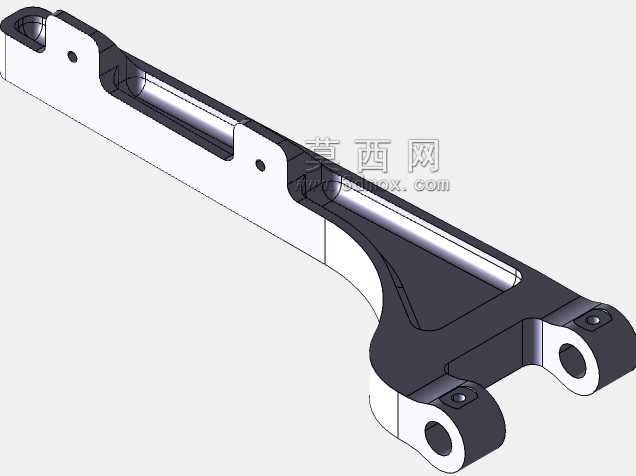

　　在民用及通用航空器的座舱系统中，飞行员座椅的调节可靠性直接关系到飞行过程中的操作舒适度与应急状态下的动作响应效率，这款旋转臂作为座椅姿态调节机构的核心传力构件，承担着座椅靠背角度调节、前后位置切换过程中的载荷传递与运动导向作用。日常飞行场景里，飞行员需要根据不同飞行阶段的操作需求调整座椅姿态，比如巡航阶段适当后倾缓解长时间坐姿疲劳，起降阶段调整到直立靠前位置保证对操纵杆、脚舵的精准操控，该旋转臂就是连接座椅座盆与底部安装滑轨、实现上述角度与位置切换的关键受力件。从结构受力逻辑来看，该构件采用变截面长臂式设计，长臂段沿长度方向设置了连续的减重凹槽，在不降低整体抗弯截面模量的前提下尽可能削减构件自重，

　　适配航空器对机载部件严格的重量控制要求。构件两端的铰接孔位是核心安装基准，一端的双叉耳结构通过销轴与座椅底部的固定支架连接，双孔同轴度公差控制在0.02mm以内，避免转动过程中出现卡滞或偏磨；另一端的单耳铰接位与座椅靠背的调节连杆相连，孔位周边设计了局部加厚的凸台结构，用来分散铰接点的集中应力，应对飞行过程中可能出现的冲击载荷。设计过程中优先考虑了载荷传递路径的合理性，长臂段的轮廓走向完全贴合应力流分布方向，从铰接端到连接端的截面厚度逐步过渡，没有出现突然的截面突变，避免应力集中导致的疲劳失效。构件上预留的两个小型安装孔，用于固定座椅调节过程中的线束导向卡扣，防止座椅运动时线束与周边结构发生摩擦破损。安装边界方面，

　　该旋转臂的整体长度适配主流轻型通用飞机的座舱座椅安装空间，转动过程中的最大外轮廓扫掠范围不会与座舱侧壁、操纵机构发生干涉，铰接孔的直径匹配航空标准销轴尺寸，安装时无需额外加工即可与现有座椅支架适配。实际使用中，该构件需要承受飞行员体重带来的静载荷、飞行姿态变化时的动态过载，以及调节过程中的反复交变载荷，因此结构设计时在铰接孔位置预留了衬套安装位，可镶嵌自润滑衬套降低转动摩擦系数，减少日常维护的润滑需求。长臂段的侧面设置的定位凸点，用于匹配座椅调节档位的限位机构，保证每个调节档位都能可靠锁止，不会在飞行过程中出现意外滑移。从加工工艺适配性来看，该构件的外形结构适配航空铝合金锻压后数控加工的工艺路线，所有转角位置都设计了合理的工艺圆角，

　　既可以减少加工过程中的刀具磨损，也能进一步降低应力集中系数，提升构件的疲劳寿命。在应急迫降等极端工况下，该旋转臂需要承受数倍于常规载荷的冲击，因此结构上在双叉耳与长臂的连接位置设置了加强筋结构，保证冲击载荷下构件不会发生断裂失效，为飞行员提供可靠的结构支撑。
