座椅调节用滚柱导向滑道结构设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:368637
  • 座椅调节用滚柱导向滑道结构设计
  • 座椅调节用滚柱导向滑道结构设计

  在载人载具的座椅调节机构中,滚柱导向类滑道部件是承担滑动导向、载荷传递的核心基础零件,这类部件的设计合理性直接决定座椅调节过程的顺畅度、承载稳定性以及长期使用的耐磨寿命,区别于普通平面滑动滑道,带内凹滚道的导向轮式滑道结构,能够通过滚柱与滑道型面的线接触配合,大幅降低滑动过程中的摩擦阻力,同时抵消调节过程中产生的径向偏载,避免座椅调节时出现卡滞、晃动的问题。从实际应用场景来看,这类导向滑道部件不仅适用于民用车辆的座椅调节机构,在特种作业载具、轨道交通载具、航空座椅的调节结构中也有广泛应用,尤其是需要频繁调整座椅前后位置、靠背倾角的使用场景下,这类带成型滚道的导向件能够在有限的安装空间内,提供足够的支撑刚度,同时保证滑动过程的线性度,

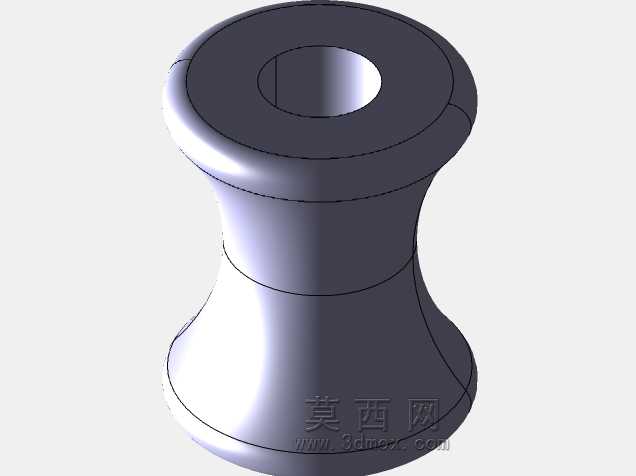

  不会因为长期往复磨损出现调节间隙过大的问题。从功能特性层面分析,该部件采用中间内收、两端带限位凸缘的腰鼓型外轮廓设计,中心设置贯通的安装轴孔,使用时可以通过中心孔穿装固定销轴,将滚轮铰接在座椅的滑动支架上,外轮廓的内凹曲面与配套的圆柱导轨面形成匹配的配合副,当座椅沿导轨方向滑动时,滚轮绕中心销轴转动,将滑动摩擦转化为滚动摩擦,大幅降低调节力的同时,两端的凸缘结构可以卡在导轨的两侧限位面,避免滚轮在滚动过程中从导轨脱出,同时能够承受座椅传递过来的侧向载荷,保证滑动过程中座椅不会出现左右窜动。在设计思路的考量上,这类导向滚轮的型面设计需要严格匹配配套导轨的曲率参数,内凹滚道的曲率半径要略大于配套导轨的圆柱半径,

  保证两者接触时形成均匀的线接触带,避免局部应力集中导致的早期磨损;中心安装孔的尺寸公差需要与铰接销轴采用间隙配合,配合间隙控制在合理范围内,既保证滚轮能够灵活转动,又不会因为间隙过大导致滚轮出现偏摆,加剧滚道面的不均匀磨损;两端凸缘的外径尺寸需要根据导轨的安装槽宽度确定,保证凸缘与导轨侧面之间留有微小的活动间隙,避免滑动过程中凸缘与导轨侧面发生摩擦卡滞,同时又能起到足够的侧向限位作用。从安装边界的尺寸逻辑来看,这类滚轮的整体高度需要匹配座椅支架与导轨之间的安装空间,不能因为滚轮尺寸过大导致支架与导轨之间出现运动干涉,也不能因为尺寸过小导致支撑刚度不足;中心孔的轴线需要与滚轮的外轮廓回转轴线保持严格的同轴度,形位公差控制在合理范围内,

  避免滚轮转动时出现径向跳动,导致座椅调节过程中出现顿挫感;滚道面的表面粗糙度需要达到相应的加工要求,降低滚动过程中的摩擦系数,同时提升表面耐磨性能,延长部件的使用寿命。在实际的结构选型过程中,设计人员需要根据座椅的额定承载重量、调节行程、使用频率来确定滚轮的材质、热处理工艺以及配合参数,对于承载要求较高的应用场景,可以采用轴承钢材质制作滚轮,滚道面经过淬火处理提升表面硬度,对于轻量化要求较高的场景,也可以采用高强度工程材质制作,但需要对滚道面的耐磨性能做针对性强化。这类导向滑道部件虽然属于小型的基础零部件,但在整个座椅调节机构中起到的作用至关重要,任何一个尺寸参数的设计偏差,都可能导致整个调节机构出现卡滞、异响、磨损过快的问题,因此在三维建模过程中,需要严格把控各个型面的曲率参数、配合尺寸的公差带、形位公差的设置,确保模型能够直接用于后续的工程图输出、工艺加工以及装配模拟验证,建模时需要将滚道面、中心孔、两端凸缘的特征参数做全参数化设置,方便后续根据不同的导轨规格、安装空间要求做快速的参数调整,提升设计迭代的效率。
