HG-4珩磨导向器工具结构设计

　　这款珩磨导向工具主要应用于五金刃口修磨、木工刀具维护、精密五金加工的刃口预处理场景，是手动修磨作业中保证刃口角度一致性的核心辅具，能够替代人工手持刀具的不稳定定位方式，大幅降低修磨过程中角度偏差导致的刃口报废率。从实际使用场景来看，不管是木工车间对刨刀、凿子的日常修磨，还是五金维修工位对扁铲、刻刀的精度修复，或是小型加工场景下车刀、扁钻的刃口预处理，这款导向器都能适配不同宽度、不同厚度的刃具装夹需求，不需要额外搭配定制夹具，通过自身的调节结构就能完成快速装夹定位。

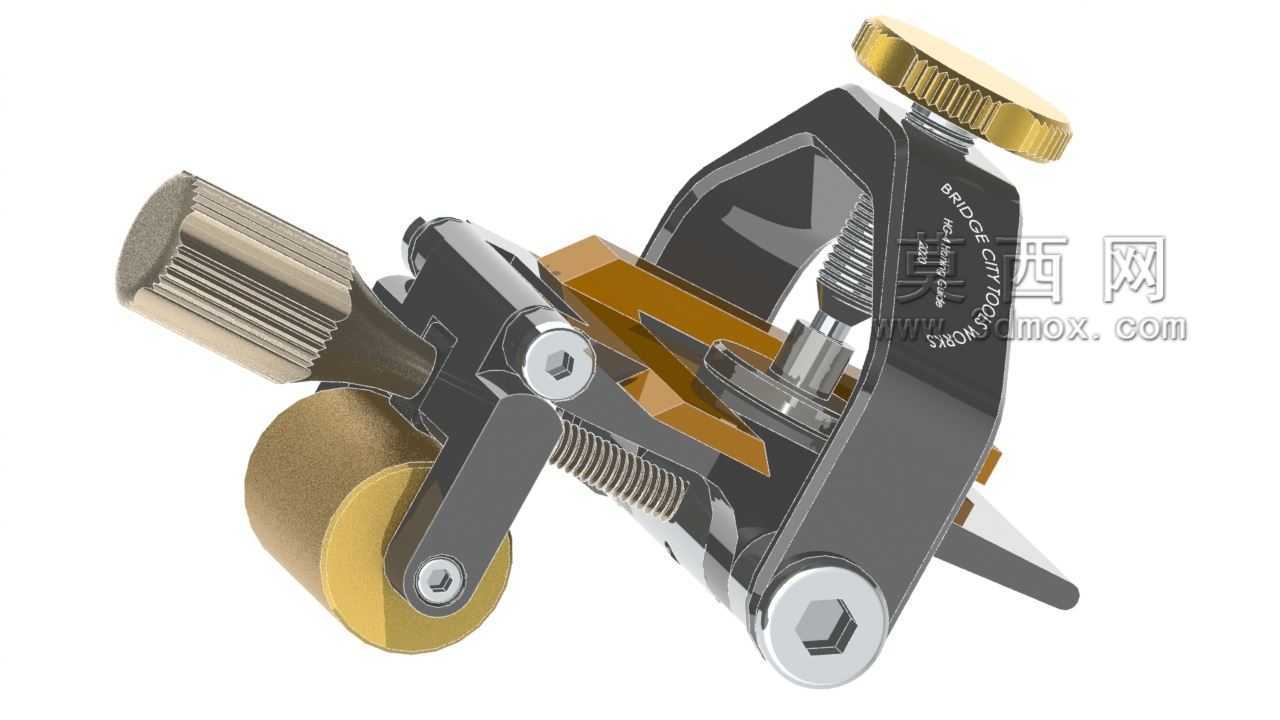

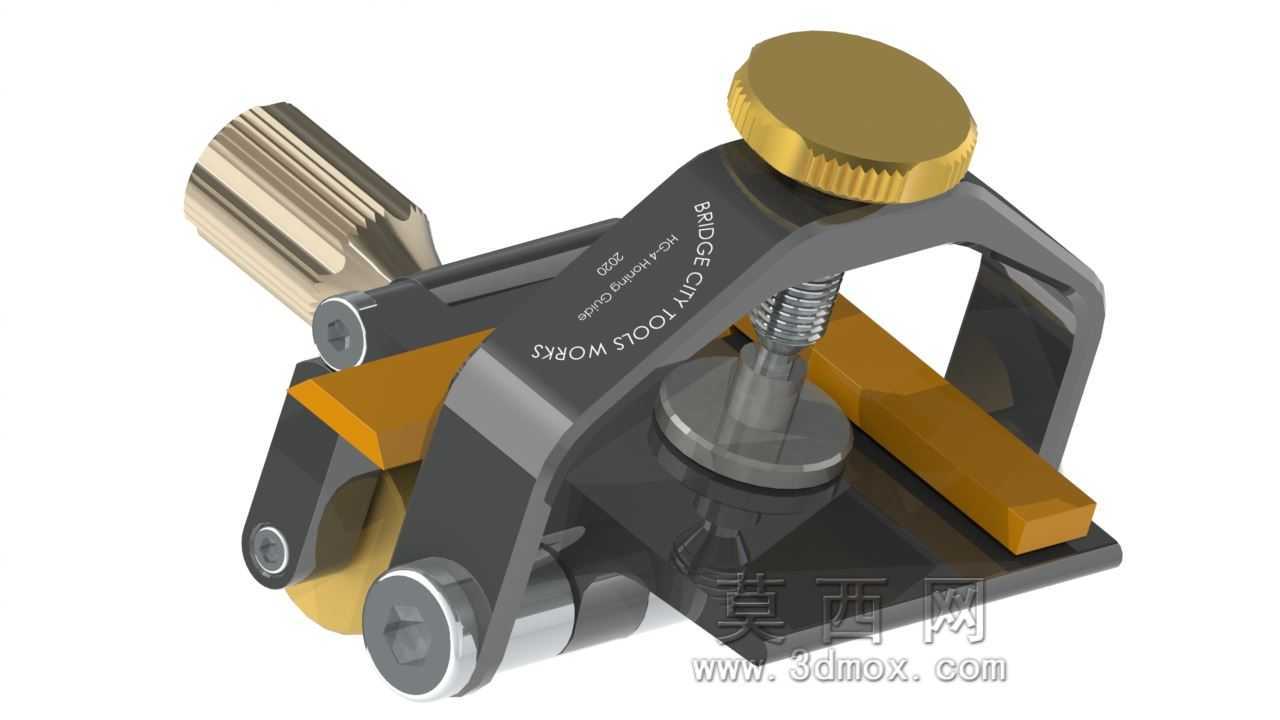

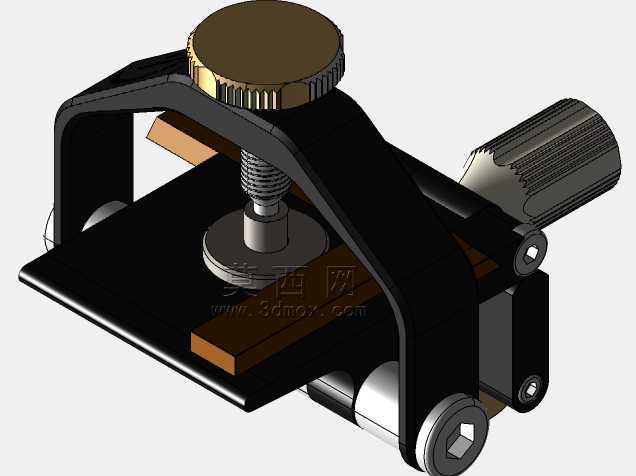

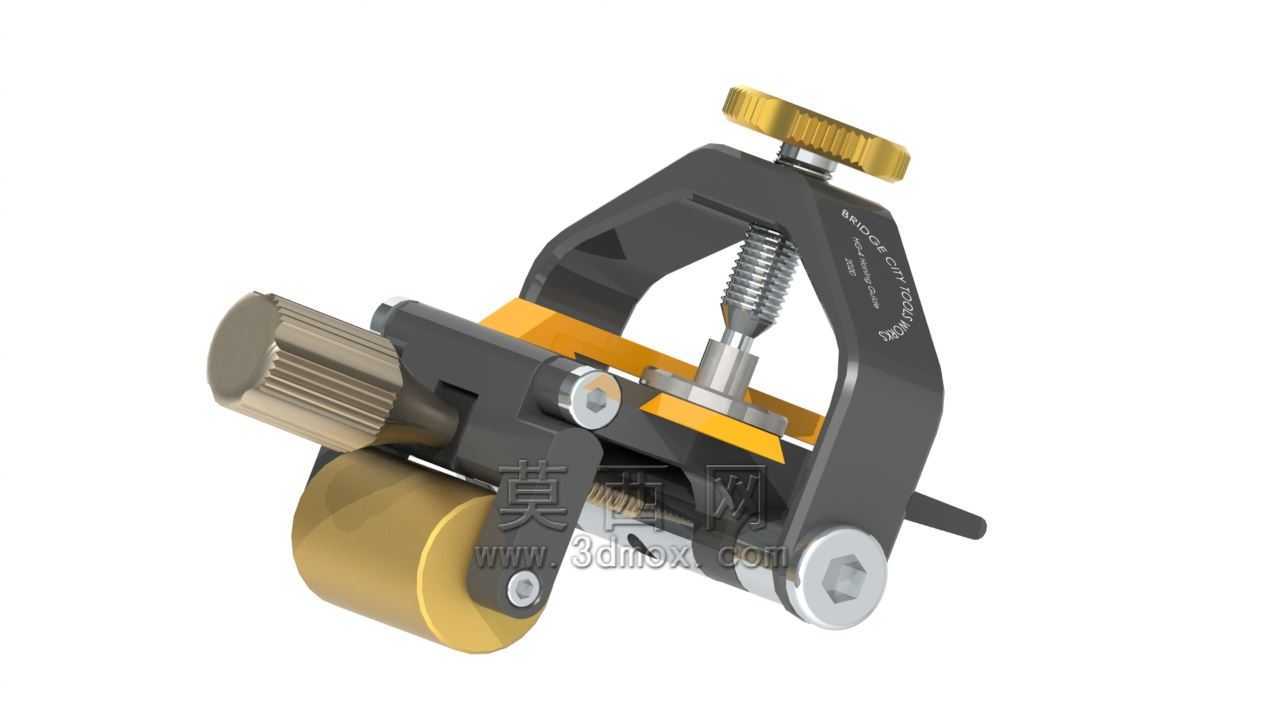

　　功能特性上，这款导向器采用双侧滚轮作为磨料面接触支撑，滚轮采用耐磨黄铜材质，修磨过程中滚轮沿油石或者砂轮表面滚动，将滑动摩擦转化为滚动摩擦，既减少了支撑面的磨损，也能保证进给过程的平顺性，不会出现卡顿导致的刃口棱边缺陷。顶部的滚花调节旋钮配合梯形螺纹传动，能够精准控制压块的下压行程，压块底部做了防滑齿纹处理，装夹时可以牢牢抵住刀具的上表面，避免修磨过程中刀具出现滑移偏转。侧面的滚花锁紧旋钮用于调节夹持开口的宽度，适配厚度从1mm到12mm不等的各类刃具，调节到位后旋钮自带的阻尼结构能够自动锁止，不会因为修磨过程中的振动出现松脱。导向器的主体框架采用一体式弯折成型的高强度钢结构，表面做了发黑防锈处理，关键受力位置做了加厚加强处理，即使长期承受装夹压力和进给推力也不会出现形变，保证定位精度的长期稳定性。

　　设计思路层面，这款工具的核心逻辑是通过固定的滚轮支撑面与装夹面形成的恒定夹角，来保证刀具修磨时的刃口角稳定，不需要操作者凭借经验控制手持角度，新手也能快速磨出符合精度要求的刃口。结构设计上充分考虑了手动操作的人机工程学，所有调节旋钮都布置在手指自然触碰的位置，装夹刀具时不需要额外工具，徒手就能完成所有调节操作。滚轮的安装位置经过反复校核，保证两个滚轮的母线处于同一基准平面，与装夹定位面形成的角度覆盖了常用刃具的25度、30度、35度标准刃口角范围，不需要额外更换配件就能适配大部分修磨需求。压块与螺杆的连接位置采用了浮动结构，即使被夹刀具的表面存在轻微的平面度误差，压块也能自动贴合刀具表面，保证装夹受力均匀，不会出现单点压紧导致的刀具翘起问题。

　　从安装边界和外形尺寸来看，这款导向器整体轮廓尺寸控制在掌心可握持的范围，整体长度不超过120mm，宽度不超过80mm，高度不超过70mm，重量控制在300g左右，长时间手持操作也不会产生明显的疲劳感。底部两个滚轮的中心距为45mm，能够适配宽度从10mm到60mm的各类油石、金刚石磨盘的工作面，不会出现滚轮悬空的情况。装夹开口的最大行程为15mm，除了常规的木工凿、扁铲之外，也能装夹厚度较大的车刀坯料。所有外露的紧固件都采用内六角标准件，后期维护更换配件时不需要特殊工具，常规的内六角扳手就能完成拆解维护。导向器的侧面预留了角度标识刻印位置，用户可以根据自身修磨需求标注对应的角度刻度，进一步提升调节效率。在实际使用过程中，只需要将待修磨的刀具插入装夹开口，调整好伸出长度，锁紧侧面旋钮固定刀具宽度方向位置，再旋转顶部旋钮压紧刀具，将滚轮贴合在磨料表面，保持恒定压力沿磨料表面往复移动，就能磨出角度一致、刃口平直的刀具刃口，整个操作过程不需要复杂的校准步骤，装夹一次就能完成整个刃口的修磨作业，相比传统的手持修磨方式，效率能够提升60%以上，刃口角度的一致性误差可以控制在0.5度以内，完全满足精密刃具的使用要求。
