通用万能扳手机械结构设计方案

　　日常设备运维、小型机械装配、户外应急维修场景中，经常会遇到不同规格紧固件拆装需求，传统成套扳手携带负担大，遇到非标准规格紧固件时还容易出现无适配工具的窘境，这款万能扳手的结构设计，正是针对这类零散、多规格紧固件操作场景开发，单支工具即可覆盖常见小规格外六角、方头紧固件的拆装需求，大幅降低工具携带数量，提升零散维修作业的效率。从结构功能来看，这款工具采用长杆式主体设计，握持段做了适配手掌抓握的截面处理，操作时可通过手部握持施加扭矩，杆身末端的工作头集成了多规格卡口结构，不同尺寸的卡口对应不同规格的紧固件，无需额外更换扳手头，转动杆身即可切换适配的卡口尺寸，应对现场不同规格的螺栓、螺母拆装需求。工作端的球面头部设计，

　　允许操作时杆身与紧固件轴线存在一定偏角，在狭窄操作空间内，无需保证工具与紧固件完全同轴即可施加扭矩，解决了机柜内部、设备夹缝等空间受限场景下普通扳手无法摆正操作的问题。设计阶段首先明确了工具的核心使用边界，针对M3到M8区间的常用小规格紧固件做适配，整体杆长控制在110mm左右，属于口袋级便携工具尺寸，可直接放入工具包侧袋甚至工作服口袋，不会占用过多收纳空间。头部的最大回转直径控制在15mm以内，在狭窄空间内操作时不会与周边零部件发生干涉，杆身的非工作段做了等截面设计，既保证了施加扭矩时的杆身强度，避免大力操作时出现杆身弯曲变形，又控制了整体重量，长时间握持操作不会产生明显的负重感。细节结构上，杆身中部的定位凸台结构，

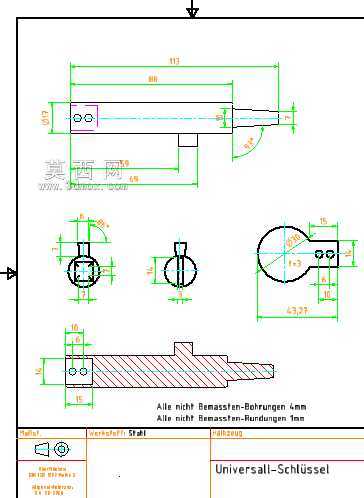

　　用于操作时的手部定位，防止施加扭矩时手部向工作端滑移造成磕碰，工作头的卡口边缘做了倒角处理，对准紧固件时可起到导向作用，无需精确对齐即可快速卡入紧固件头部，提升操作的便捷性。图纸中标注的未注倒角、圆角要求，全部按照手动工具的安全设计规范设置，所有锐边都做了倒钝处理，避免操作时划伤手部。从安装适配角度来说，这款工具属于独立手动工具，无需额外配套辅助装置即可使用，自身没有需要装配的活动易损件，整体为一体化金属加工成型，长期使用不会出现零件松脱、卡口磨损过快的问题。结构设计时充分考虑了加工工艺性，主体结构可通过圆钢铣削加工一次成型，头部的卡口结构通过铣削加工即可完成，不需要复杂的二次装夹，适合小批量机加工生产，加工完成后经过整体淬火处理，

　　头部硬度可满足紧固件拆装的强度要求，不会因为频繁受力出现卡口变形、打滑的问题。在实际设备运维场景中，这类工具多用于电气柜接线端子紧固、小型设备零部件拆装、家用五金维修等场景，相比活动扳手，它的卡口配合间隙更小，施加扭矩时不会出现打滑滑牙的问题，相比成套固定扳手，它的便携性优势明显，单支工具即可覆盖多数日常维修的紧固件规格需求。设计过程中针对杆身的受力做了简化校核，在手柄端施加最大手动扭矩时，杆身的弯曲应力处于材料许用应力范围内，头部卡口的挤压应力也满足常用紧固件的操作受力要求，不会因为正常操作出现结构失效。杆身的剖面结构做了局部加厚处理，在卡口对应的受力位置提升截面强度，避免长期受力后出现头部断裂的问题，尾部的握持段可根据使用需求做滚花或者包胶处理，提升手部握持的摩擦力，沾有油污的情况下也能稳定抓握施加扭矩。
