架空线路紧线作业用电线车手结构

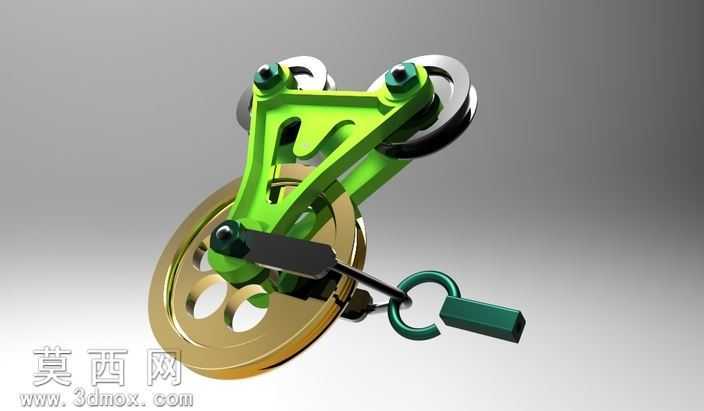

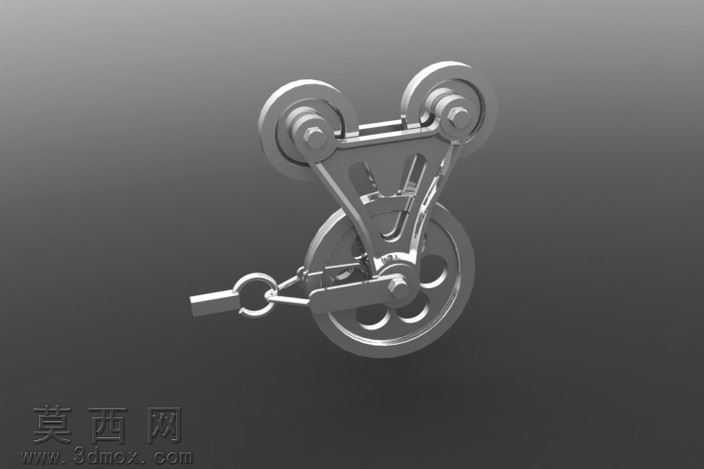

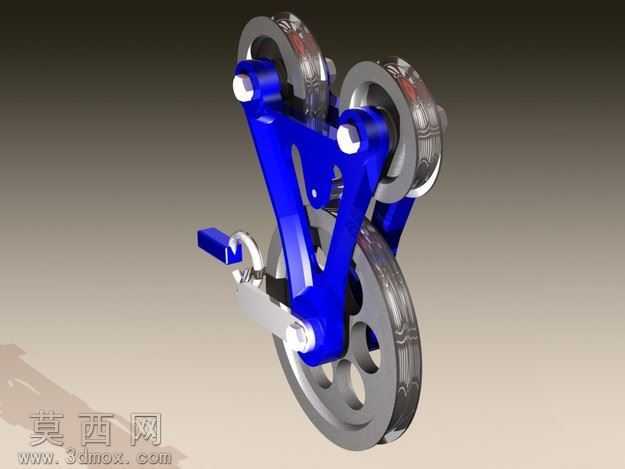

本作品为电力线路施工作业场景所用的电线车手三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先梳理电线车手的核心功能逻辑：作为架空线路布设时收紧线缆的专用工具，需具备稳定的线缆夹持、省力传动、挂接固定三大核心功能模块，建模过程中先绘制各部件的二维轮廓草图，对上部两个导向滑轮、中部主传动轮、下部挂接锁扣的安装基准面进行精准定位，确保各轮体的同轴度、轮槽间距符合实际五金工具的尺寸规范，避免出现装配干涉问题。材质渲染阶段针对不同部件的使用特性匹配对应材质：主体承重支架采用哑光镀铬金属材质，还原五金工具表面的细腻金属磨砂质感，调整反射参数模拟真实车间环境下的弱反光效果，避免过度镜面反射导致的质感失真；各滑轮的轮槽部位添加轻微的橡胶材质纹理，模拟实际工具中防滑耐磨的接触层；下部挂接锁扣做亮面镀锌处理，通过高光与暗部的层次对比，突出锁扣活动关节的结构细节。结构设计上还原了电线车手的真实传动逻辑：上部双导向轮用于引导线缆走向，避免线缆与支架发生剐蹭磨损，中部大直径主轮集成棘轮止退结构，建模时特意还原了棘轮齿形、止退棘爪的配合间隙，确保结构运动逻辑符合实际使用时的单向锁止特性，下部挂接环采用活动铰接结构，可适配不同角度的挂接固定需求，支架部位做了镂空减重设计，在保证结构强度的前提下减少不必要的材料冗余，同时通过加强筋的布置提升支架的抗形变能力。整体建模过程严格遵循实物的比例关系，对各部件的倒角、圆角细节做了精细化处理，避免尖锐棱角带来的不真实感，渲染时采用侧上方45度柔光打光，突出金属部件的轮廓层次与结构立体感，完整呈现该线路施工工具的结构特征与功能形态。
