工字钢吊挂连接梁结构三维建模作品

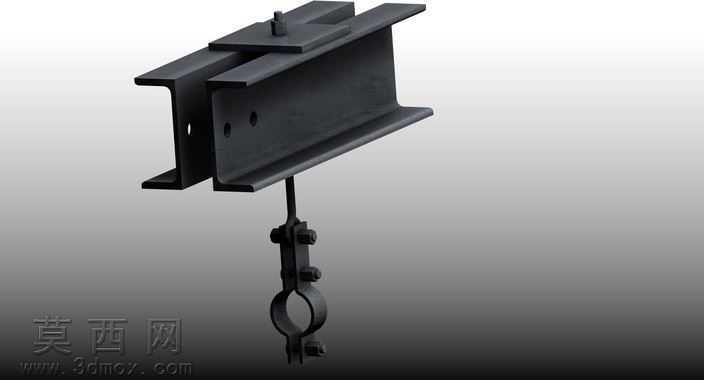

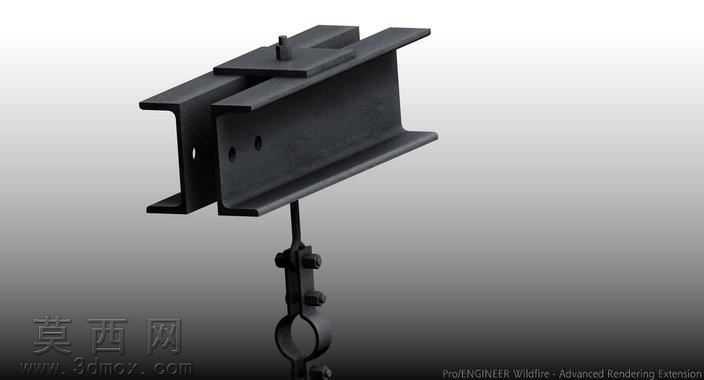

本作品为工业场景常用的工字钢吊挂连接梁结构三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械结构设计的严谨规范，从结构拆解到细节还原均贴合实际工业应用的尺寸与装配逻辑。建模初期首先梳理整体结构的组成逻辑，将整体构件拆分为工字钢主梁、顶部定位卡件、下部吊挂抱箍三个核心功能模块，先通过草图绘制勾勒各部件的截面轮廓，针对工字钢的标准截面参数严格参照通用型钢规格设定，保证翼缘、腹板的厚度比例与实际型材一致，避免出现结构比例失真的问题。完成基础轮廓后通过拉伸、切除等基础特征操作生成各部件的基础实体，针对主梁腹板上的定位孔洞，按照实际装配的孔位间距进行线性阵列排布，同时对孔洞边缘添加倒角特征，还原实际机加工后的工艺细节，避免尖锐棱角的不合理结构。材质与渲染环节，针对钢结构构件的材质特性进行参数调试，主体工字钢部分赋予哑光黑色金属材质，调整材质的粗糙度、金属度参数还原热轧型钢表面的细微磨砂质感，下部吊挂抱箍的活动连接部位适当调整材质反光度，区分锻压加工件与热轧型材的表面质感差异；渲染阶段采用柔和的工业产品布光方案，通过多组面光源消除结构死角的阴影，清晰展现各部件的装配关系与轮廓细节，同时添加细微的环境反射效果提升模型的真实感，避免渲染效果过于塑料化。结构设计层面，重点还原了该梁结构的吊挂承载逻辑：顶部卡件通过卡扣结构与工字钢上翼缘紧密贴合，无需焊接即可实现快速定位安装，下部的抱箍构件通过吊杆与主梁腹板下方的连接座相连，抱箍采用开合式结构搭配锁紧螺栓位，可适配不同直径的吊挂管线或杆件，各部件之间的装配间隙严格按照实际机械装配公差设定，既保证结构连接的稳固性，也还原了实际构件可拆装、可调节的功能特性。建模过程中对所有活动连接部位都做了装配干涉检查，确保各部件在模拟装配、活动调节的过程中不会出现结构冲突，完全符合实际工业场景中该类吊挂梁的使用需求，可用于钢结构吊挂系统的方案展示、结构教学参考以及相关工程的前期方案验证使用。
