带双压力表的流体管路快接阀组结构

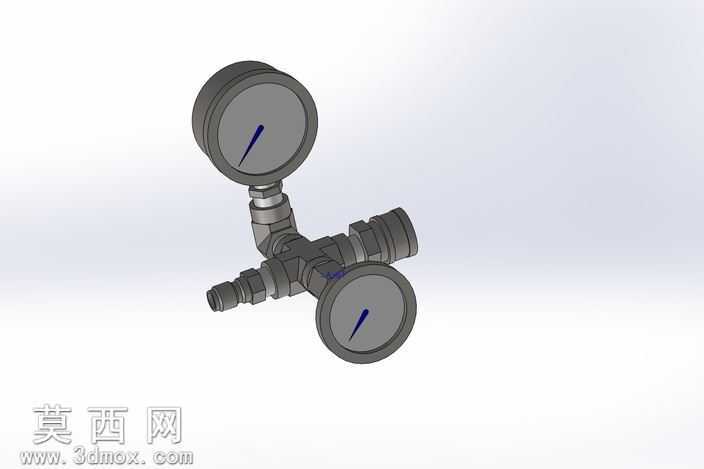

本作品为面向水暖流体管路场景设计的带双检测表的快接阀组三维模型，建模过程采用SolidWorks完成全参数化特征构建，从核心的三通阀体基体开始，通过拉伸、旋转、扫描切除等基础特征逐步搭建整体框架，首先完成阀体内部流道的布尔运算，确保2000psi额定压力下的流道通畅无干涉，流道转角处均做圆角过渡处理，避免流体输送过程中产生紊流与应力集中。模型的两个压力表模块采用独立子装配体设计，分别对应压力检测与温度检测功能，表壳通过旋转特征生成薄壁圆筒结构，表盘采用平面贴图配合刻度线拉伸特征实现真实刻度效果，指针采用薄壁拉伸实体添加旋转自由度约束，可直观模拟检测数值的指向状态；压力表与阀体的连接部位做了外螺纹细节建模，还原真实的密封连接结构，螺纹牙型采用标准管螺纹参数，确保虚拟装配时的配合精度。阀体上的快接接头部分，严格按照快速断开接头的行业标准尺寸建模，接头处的锁紧卡扣、密封槽位均做了精细化特征处理，密封槽预留了标准O型圈的安装空间，可直观展示快接结构的锁紧与密封原理。材质渲染阶段，阀体与接头部分赋予哑光深灰金属材质，模拟铸钢镀锌的表面质感，压力表表盘赋予磨砂玻璃与白色PVC材质，指针采用深蓝色烤漆金属材质，不同材质的粗糙度、反光度参数经过反复调试，最终渲染效果可清晰区分各个功能部件，同时还原工业五金配件的真实质感。整体设计思路围绕水暖管路的在线检测需求展开，将压力检测、温度检测、快速通断功能集成在单个三通阀组上，减少管路连接节点，降低泄漏风险，建模过程中所有配合部位均做了间隙校验，确保虚拟装配时无过盈配合问题，所有特征保留完整参数，可根据实际使用场景调整公称通径、压力表量程、快接接头规格等参数，适配不同压力等级、不同管径的流体输送管路使用需求，模型结构完整，细节丰富，可用于产品展示、结构教学、管路装配模拟等多个场景。
