公制多规格L型内六角扳手套装结构

　　这套公制内六角扳手组，覆盖1.5mm到6mm共8种常用公制规格，是机械装配、设备维保、工装调试场景里出镜率极高的手动紧固工具。日常做非标设备装配时，小规格的1.5、2、2.5mm扳手多用于紧固小型气动元件、传感器安装座、精密模组上的紧定螺钉，这类位置操作空间狭窄，L型的短边可以插入螺钉头提供大扭矩输入，长边则能在狭小空间里完成回转操作，不会和周边的管线、结构件发生干涉。3、4、5mm的规格是通用装配里的主力，不管是铝型材框架搭建、防护罩安装、小型传动组件的锁紧，都能匹配对应规格的内六角圆柱头螺钉，扭矩输出足以覆盖常规8.8级内六角螺钉的预紧要求，不会因为力臂长度不足导致螺钉预紧力不够，也不会因为力臂过长造成螺钉过载滑牙。5.5和6mm的大规格，多用于重载型结构件的连接，比如设备底座的调整块锁紧、重型工装的定位件固定，这类位置需要的预紧力更大，L型结构的长边可以提供足够的力臂，作业时握持手感扎实，不会出现形变打滑的问题。

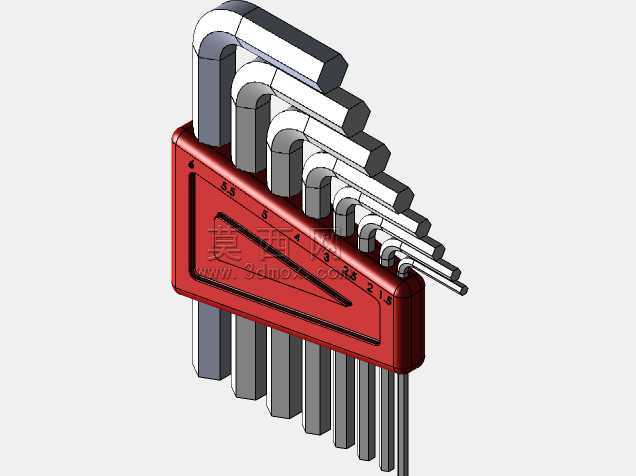

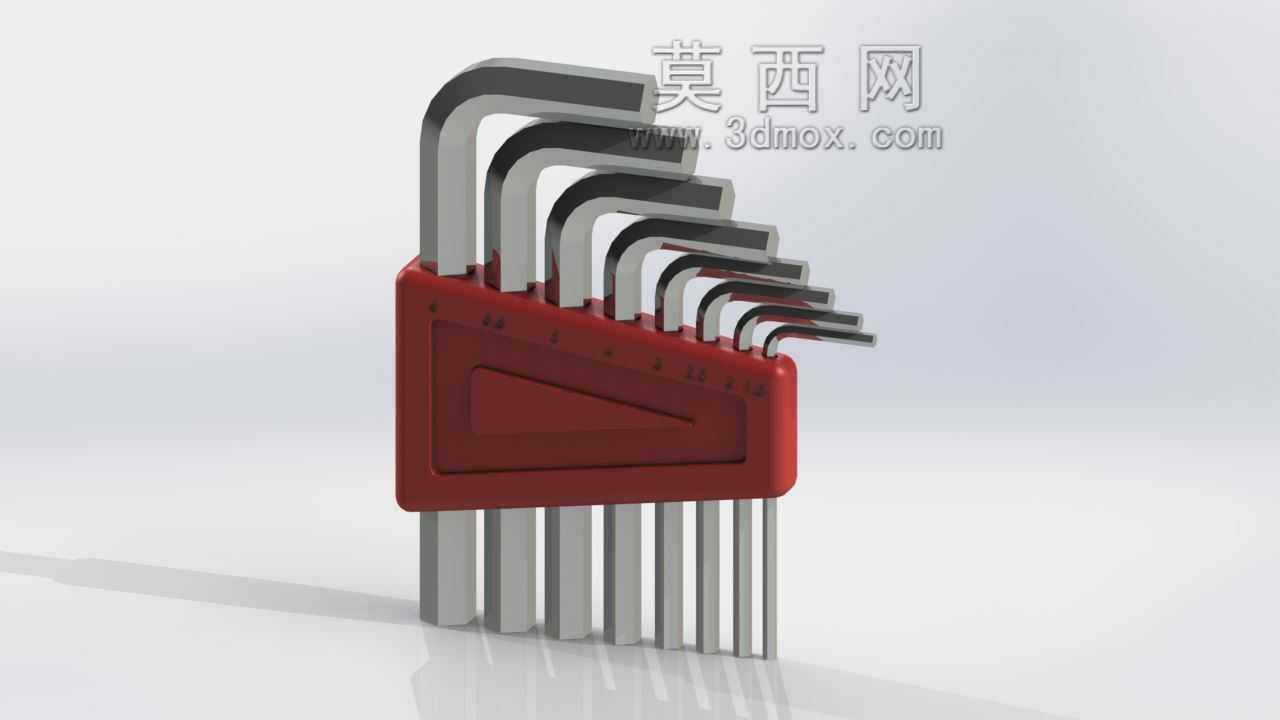

　　从设计逻辑上看，这套扳手采用统一的L型弯折结构，所有扳手的弯折半径根据杆径做了等比例匹配，避免弯折处应力集中导致的断裂风险，每支扳手的短边长度控制在15-25mm区间，既保证插入螺钉头后有足够的咬合深度，不会因为插入过浅拧花螺钉内孔，也不会因为短边过长影响狭小空间的操作。配套的红色收纳座采用阶梯式排布结构，按照扳手规格从小到大依次排列，每支扳手对应的插孔做了和杆径匹配的过盈配合，插拔顺畅的同时不会因为倒置、晃动导致扳手脱落，收纳座的侧面做了防滑的三角加强筋结构，握持时不易打滑，整体轮廓做了圆角处理，不会划伤操作人员的手部。

　　实际选型使用时，要注意这套扳手的操作边界：单支扳手的最大允许扭矩和杆径直接相关，1.5mm规格的最大输入扭矩不建议超过0.3N·m，否则容易出现杆部弯折甚至断裂，6mm规格的最大输入扭矩可以达到8N·m，足以满足M8内六角螺钉的预紧需求。所有扳手的工作端都做了倒角处理，插入螺钉内六角孔时可以自动导正，不需要完全对准就能顺利插入，减少了对位时间，尤其是在设备内部视线受阻的位置作业时，这个倒角设计能大幅提升装配效率。扳手的杆部采用等截面六角棒加工，表面做了防锈处理，长期在车间多油污、多粉尘的环境下使用也不会轻易锈蚀，表面粗糙度控制在Ra1.6以下，握持时不会有毛刺划手的问题。

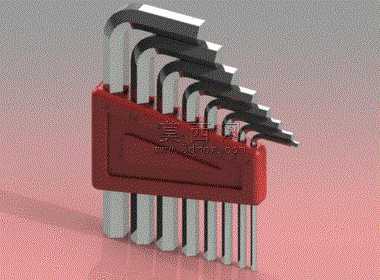

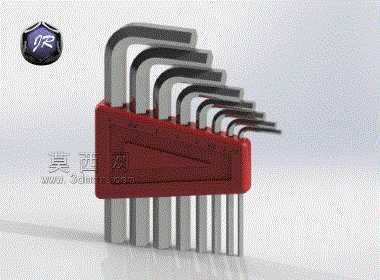

　　在三维建模层面，这套模型还原了每支扳手的杆径、弯折角度、长度参数，以及收纳座的排布结构、插孔位置、外形轮廓，做装配工位的工具布局规划、工具收纳方案设计时，可以直接调用这套模型模拟工具的摆放位置，确认工具和周边工装、物料的操作空间是否足够，避免实际生产时出现工具取放不便、和周边结构干涉的问题。做手动工具的结构优化时，也可以基于这套模型调整力臂长度、弯折角度，适配不同的作业场景需求，比如针对深孔位置的内六角螺钉，可以在现有模型基础上加长长边的长度，或者调整短边的插入深度，满足特殊工位的操作要求。日常维保作业中，这套规格的扳手基本覆盖了小型自动化设备、精密仪器、民用五金产品里绝大多数公制内六角螺钉的拆装需求，不需要频繁更换工具，阶梯式的收纳排布可以快速识别需要的规格，拿取时一目了然，不会因为找工具浪费作业时间。
