马黛茶饮用器具便携套装结构设计

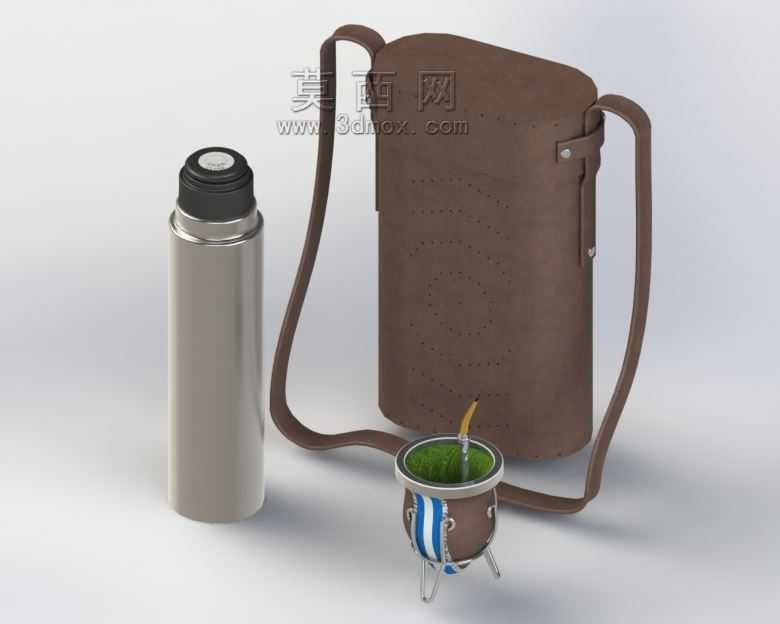

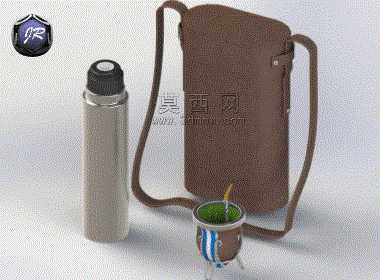

　　这套饮具套装的结构设计围绕户外便携饮用马黛茶的实际场景展开，首先从使用场景来看，马黛茶作为南美地区传统饮品，日常户外出行、徒步、短途通勤过程中，使用者需要同时携带储水保温容器、冲泡杯具、饮用吸管以及收纳防护结构，避免零散部件丢失，同时适配户外颠簸、随身携带的使用需求。首先拆解各部件的功能特性：保温瓶主体采用直筒圆柱结构，瓶身直径控制在65mm，整体高度220mm，外壁采用哑光金属材质，瓶盖采用旋合密封结构，密封胶圈嵌入瓶盖内侧的环形槽内，旋合行程为3圈，可实现倒置无渗漏，保温层采用真空夹层结构，夹层厚度1.2mm，可满足6小时以上水温保持在60摄氏度以上的使用需求，瓶身底部设置1.5mm厚的硅胶减震垫，放置在硬质平面时可缓冲冲击，

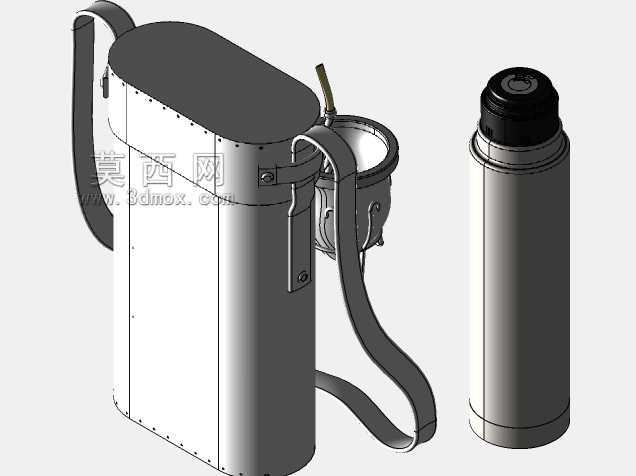

　　避免瓶身漆面磨损。皮质收纳包作为整套器具的承载部件，外形采用贴合保温瓶柱面的弧面侧边设计，整体轮廓为带圆角的竖置长方形，高度240mm，宽度120mm，厚度75mm，可完整容纳保温瓶、马黛茶杯与吸管，包身正面设置两个按扣固定位，按扣采用金属材质，扣合力度控制在15N，可避免行进过程中包盖意外开启，肩带采用宽度20mm的同材质皮质带，两端通过金属铆钉与包身连接，铆钉铆接位置做了加厚皮料补强，可承受5kg以上的拉力，肩带长度可通过日字扣调节，调节范围在800mm到1200mm之间，适配斜挎、单肩等不同携带方式，包身内侧设置绒面内衬，避免金属瓶身与皮质直接摩擦产生划痕，同时在对应马黛茶杯的位置设置独立的弹性束带，

　　固定杯体避免在包内晃动碰撞。马黛茶杯作为核心冲泡部件，整体采用鼓形矮身结构，杯口直径70mm，杯身最大直径80mm，杯底直径55mm，高度65mm，杯身外侧设置蓝白相间的装饰条，杯底设置三个均匀分布的金属支脚，支脚高度10mm，可将杯体抬离放置平面，避免杯底温度过高烫伤接触面，同时支脚采用可拆卸结构，螺纹连接在杯底的预埋铜螺母内，方便更换损坏的支脚。饮用吸管采用金属材质，下端设置过滤孔结构，过滤孔直径0.8mm，可阻隔马黛茶叶碎进入吸管上端，吸管整体长度150mm，上端做圆弧收边处理，避免划伤口腔，不用时可插入杯身侧面的弹性固定套内，与杯体整合存放。从设计思路来看，整套结构优先考虑便携性与部件整合度，所有部件均可收纳进皮质包内，

　　无突出外露结构，收纳后整体外轮廓无尖锐棱角，放入背包或者斜挎携带时不会剐蹭衣物或者其他物品；其次考虑使用过程中的操作便捷性，保温瓶瓶盖采用大尺寸防滑齿纹，戴薄手套时也可顺利旋开，杯体支脚的展开无需额外操作，取出即可放置稳定，吸管取出即可直接使用，无多余装配步骤。安装边界方面，收纳包内部的容纳腔尺寸做了0.5mm的正公差设计，各部件放入后留有轻微间隙，不会因为加工误差导致部件卡滞无法取出，肩带与包身的连接位置距离包身上边缘30mm，携带时包体重心在人体腰部位置，行走过程中不会过度晃动，保温瓶放入收纳包后，瓶盖顶部距离包盖上沿留有10mm的间隙，即使瓶盖没有完全旋紧，也不会顶到包盖造成渗漏。从实际使用的工况适配来看，整套结构可适应-10摄氏度到40摄氏度的环境温度，皮质包身做了防泼水处理，少量淋雨或者饮品溅洒不会渗透到包内，金属部件均做了防锈处理，日常使用清洗后不会产生锈迹，各连接部位的疲劳寿命均满足不少于1000次开合、拆卸的使用需求，适配日常高频次户外携带使用的场景。
