单缸风冷四冲程袖珍活塞动力装置

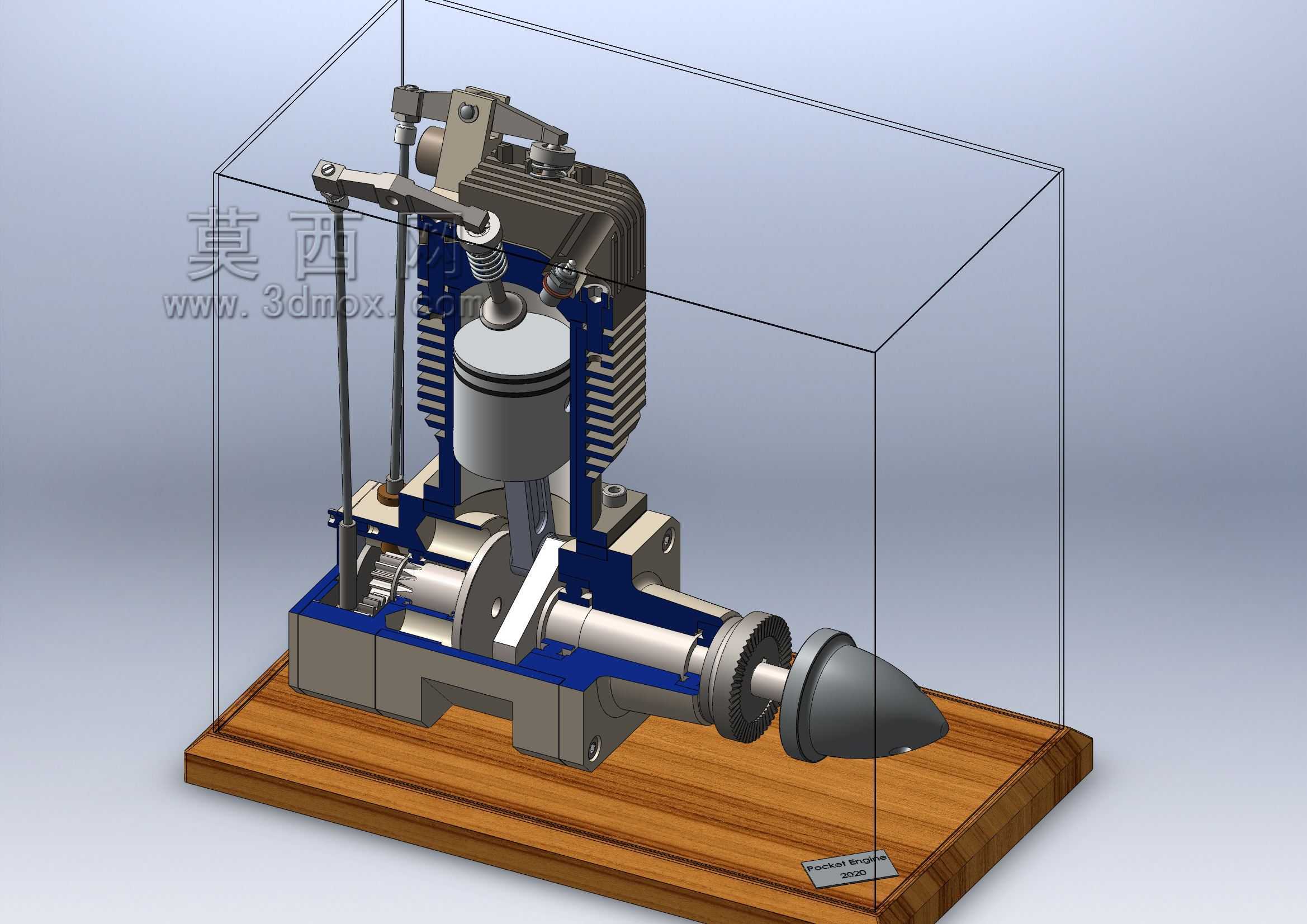

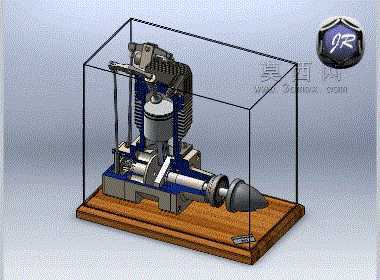

　　这款袖珍单缸动力装置，核心采用四冲程工作循环设计，缸径设定为36mm，单缸排量45立方厘米，标定输出功率3cv，冷却方式为空气强制冷却，整体结构紧凑，可适配小型航模、便携动力工具、微型教学演示台架等对安装空间有严格限制的场景。从结构布局来看，整机采用立式单缸排布，缸体外侧集成散热鳍片结构，无需额外布置水冷管路与散热腔体，大幅压缩整机横向与纵向安装尺寸，活塞通过活塞销与连杆连接，连杆下端匹配曲轴曲柄结构，将活塞的往复直线运动转换为曲轴的旋转动力输出，曲轴输出端设置锥形连接头，可直接适配螺旋桨、小型传动带轮等外接负载，减少额外连接转接件带来的空间占用与动力损耗。设计阶段优先考虑了装配与维护的便捷性，缸头部分的气门组件采用顶置排布，

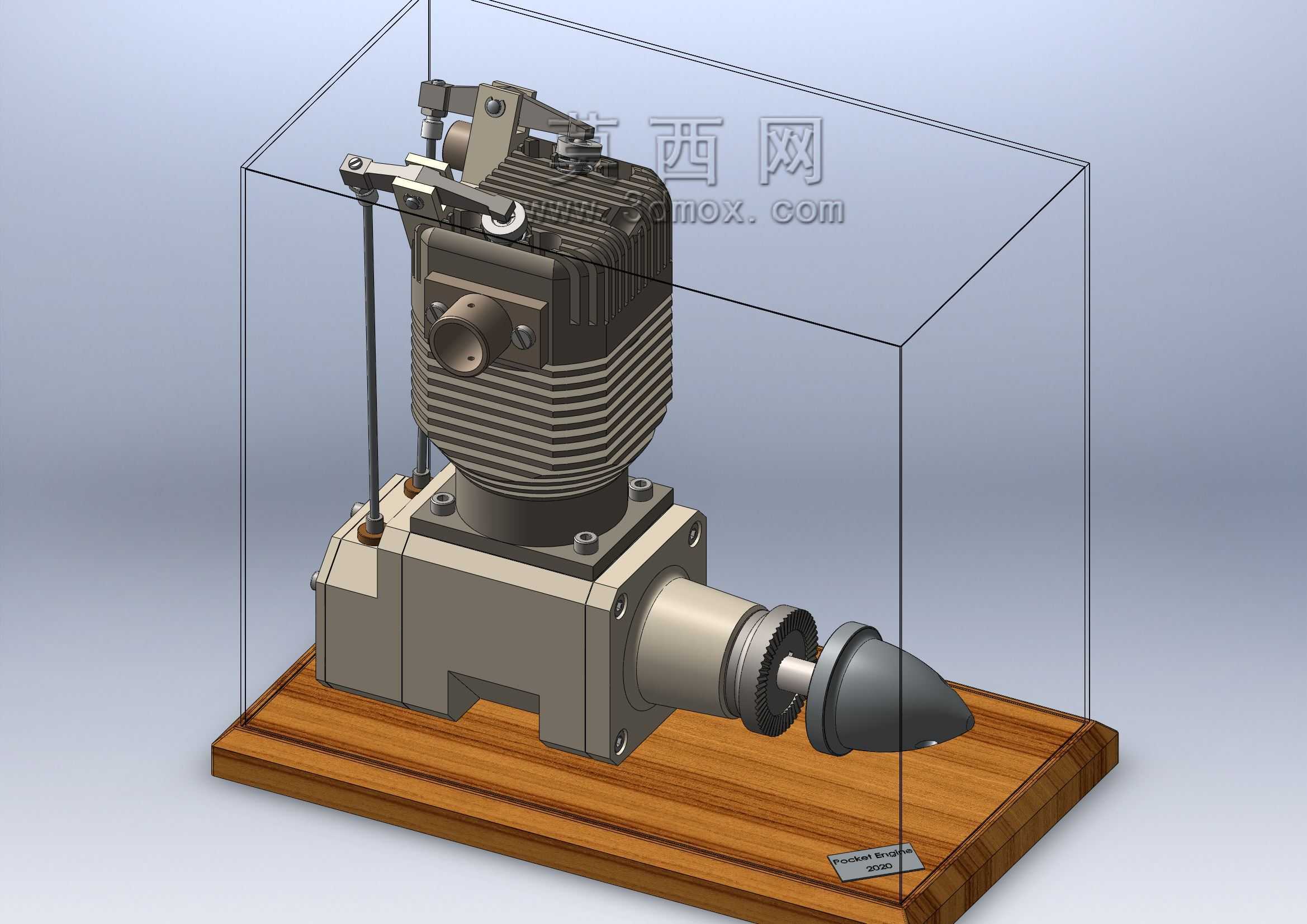

　　配气机构的摇臂、弹簧、挺柱部件均外露设置，便于观察运行状态与调整气门间隙，曲轴箱采用分体式拼接结构，主轴承位预留了标准安装台阶，可直接压装通用微型深沟球轴承，降低配件替换成本。整机底部设置实木安装基座，基座上预留对应曲轴箱的定位安装孔位，可通过螺栓直接将动力主体固定在基座上，基座同时起到运行减震的作用，避免高转速运行时整机出现位移或共振问题。从安装边界来看，整机外轮廓适配透明展示罩的内部空间，展示罩与基座边缘贴合密封，既可以作为教学演示的防护结构，避免运行时运动部件剐蹭操作人员，也能减少外界灰尘进入缸体与配气机构缝隙，延长设备维护周期。在实际应用场景中，这类小排量风冷动力装置，既可以作为航模爱好者的小型固定翼飞机动力源，

　　凭借风冷结构无需携带水冷介质的优势，降低整机起飞重量；也可以作为职业院校机械专业的四冲程发动机原理教学模型，全外露的运动部件可以直观展示进气、压缩、做功、排气四个冲程的运动过程，帮助学员理解曲柄连杆机构的运动转换逻辑；还可以适配小型便携发电单元，搭配微型发电机转子，作为户外露营场景下的小型应急供电动力。结构设计上，各运动部件的润滑采用飞溅润滑方案，曲轴箱内预留润滑油储存腔体，曲轴旋转时带动润滑油飞溅到缸壁、连杆轴承、配气机构等摩擦面，无需额外设置机油泵与润滑油路，进一步简化整机结构，降低故障概率。缸体散热鳍片的排布方向与曲轴轴向平行，配合输出端旋转时带动的空气流动，可直接将缸体工作产生的热量带走，在持续额定功率输出工况下，

　　能将缸头温度控制在材料允许的工作范围内，避免过热导致的动力衰减或部件损坏。油门控制组件设置在缸体侧方，通过拉杆直接连接化油器节气门，可实现转速的线性调节，适配不同负载下的动力输出需求，启动结构采用手拉式启动轮设计，设置在曲轴侧端，无需额外外接启动电机，进一步压缩整机重量与体积。
