卡连特罗宾逊结构热空气动力装置

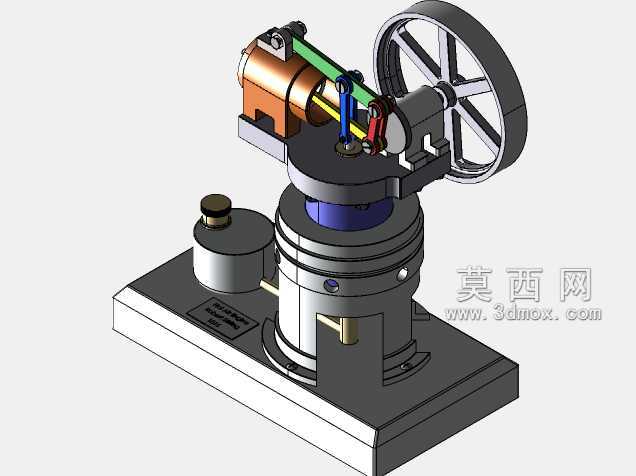

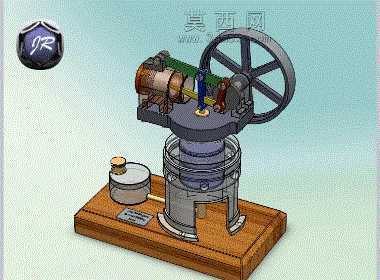

　　这套热空气动力装置采用置换器与动力缸正交布置的结构逻辑，两个核心运动部件的相位差通过单根曲柄结构实现90度错配，动力活塞始终领先置换活塞完成动作循环，这种布局能大幅压缩整机的横向占用空间，让整体结构更紧凑，适配桌面级演示、小型动力输出场景的安装需求。动力活塞沿水平方向做往复直线运动，置换活塞则沿垂直方向完成上下位移，二者的动作传递分别通过独立的连杆组件与曲柄轴连接，运动过程中不会出现运动干涉，连杆与活塞、曲柄的铰接位置均预留了足够的配合间隙，能抵消长期运行产生的磨损量，降低日常维护的频次。

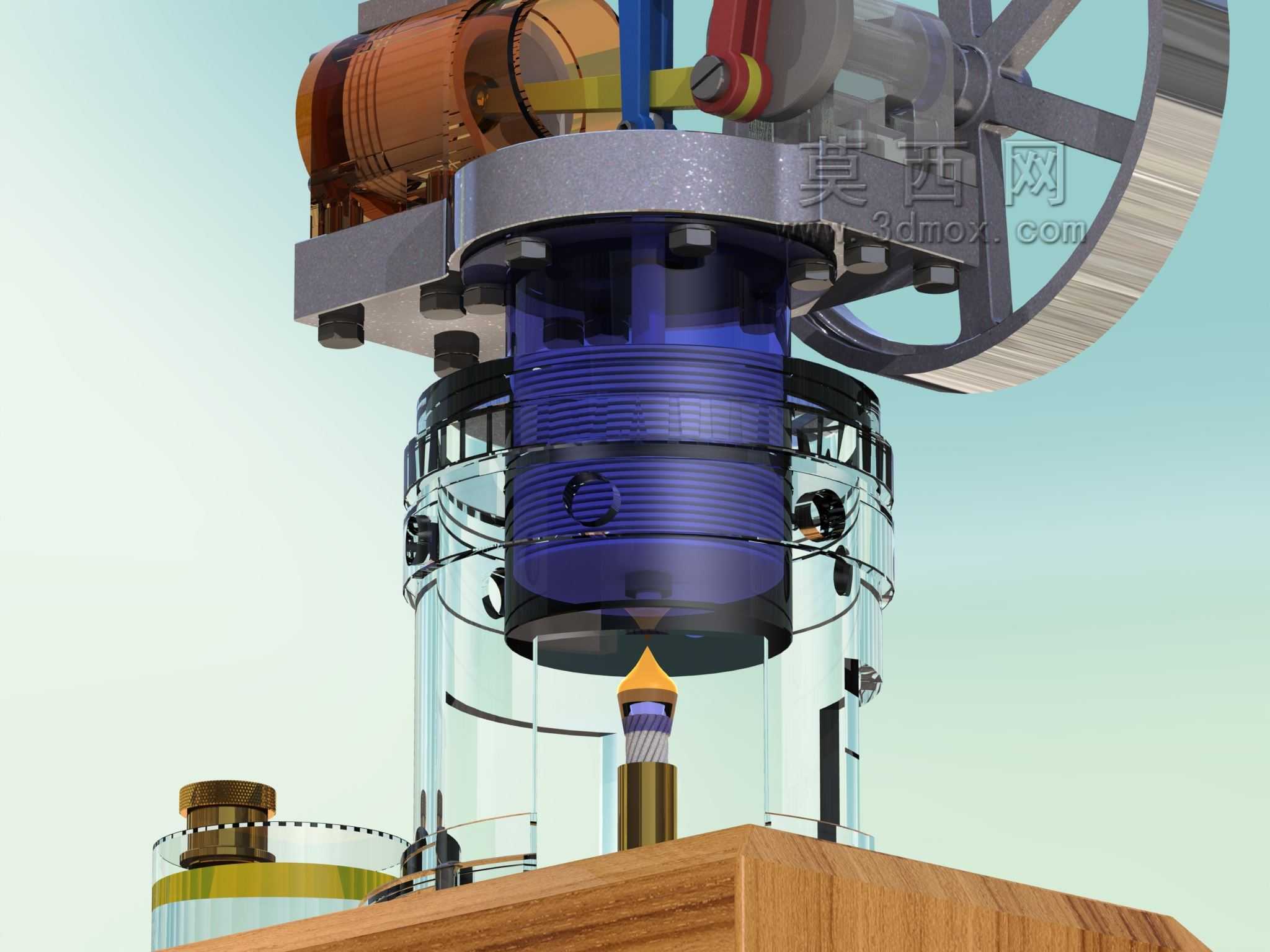

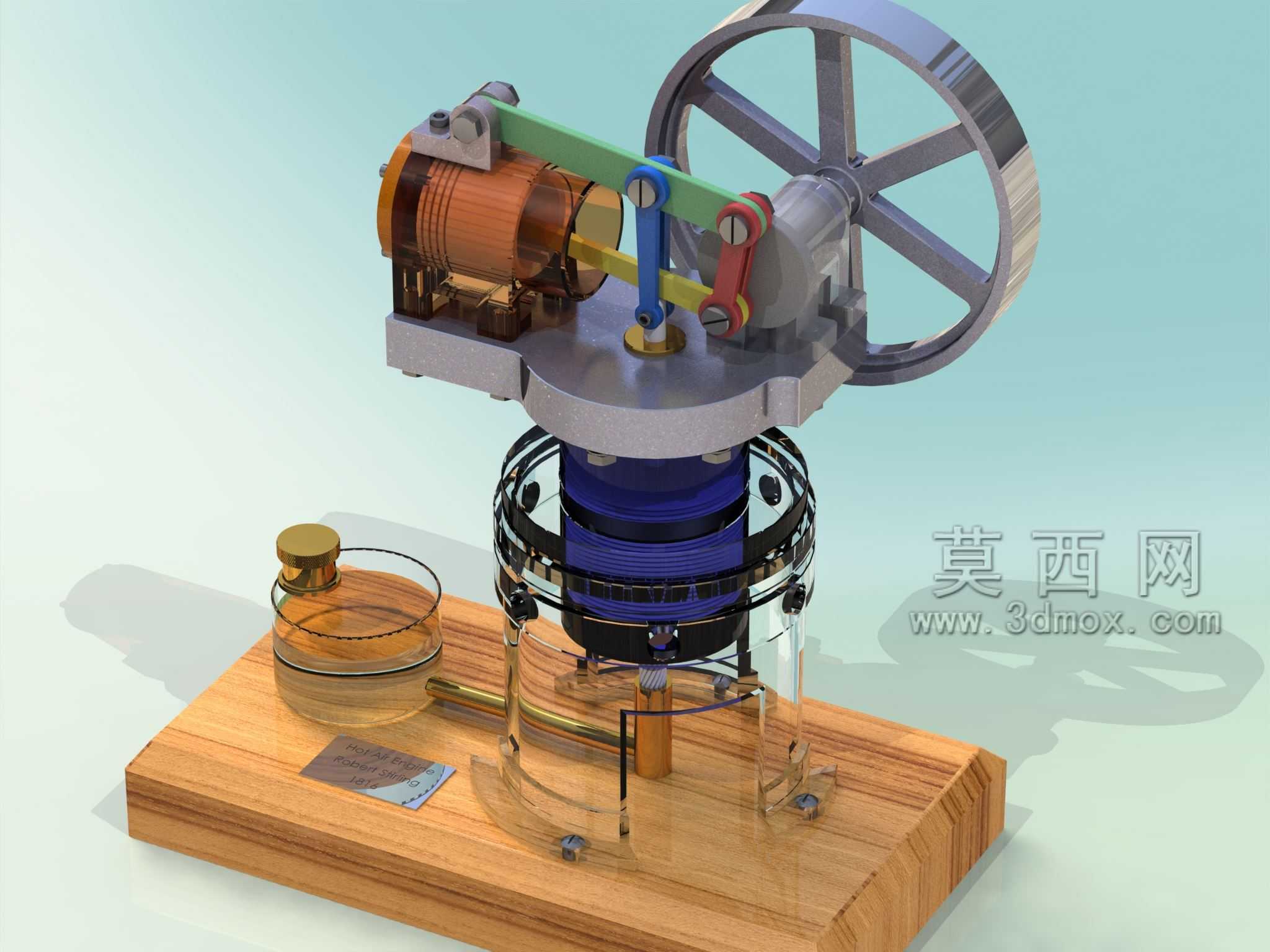

　　动力输出端配置大直径辐条式飞轮，飞轮自身的转动惯量能够储存活塞做功冲程产生的多余能量，带动整套机构顺利越过止点位置，保证运转过程的连续性，避免出现转速波动过大或者卡滞的问题。加热单元布置在置换器气缸的下方位置，可适配多种热源形式完成热量输入，冷却结构集成在置换器气缸的上端区域，通过水冷方式带走做功后工质携带的多余热量，形成稳定的冷热温差，为工质的膨胀收缩循环提供基础条件。整套装置的底座采用实木材质加工，既能够承托上方的气缸、曲柄、飞轮等所有运动部件，也可以隔绝加热单元向下传递的热量，避免放置台面被高温损伤，底座上预留的加热组件安装位与气缸安装位同轴度公差控制在合理范围，能减少装配过程中的调整工作量。

　　从实际应用场景来看，这类热空气动力装置除了用于热力学原理的教学演示之外，也可以作为小型低功率动力源，驱动低负载的微型机械结构，其运行过程噪音低、对热源的适应性强，不需要特定的燃料供给系统，只要有稳定的温差来源就能持续输出动力。在结构设计层面，置换器与气缸壁之间的配合间隙经过反复校核，既保证置换器能够顺畅上下移动，又能减少工质从间隙处的泄漏量，提升整体的热效率水平；动力活塞与气缸的配合则兼顾了密封性能与运动阻力，避免摩擦损耗过大抵消输出功率。曲柄轴的支撑位置配置了滑动轴承结构，能够承受飞轮转动带来的径向载荷，延长核心运动部件的使用寿命。

　　整机的安装边界以底座为基准，上方的飞轮、气缸组件均在底座的投影范围内，不会额外占用过多的横向空间，垂直方向的高度从底座底面到飞轮顶端的尺寸经过优化，不会出现头重脚轻的问题，运行过程中整机的稳定性较好，不需要额外加装固定结构就能平稳放置。连杆与曲柄的连接位置采用销轴铰接，销轴两端设置了防脱结构，避免高速运转过程中销轴脱出导致机构失效。加热组件与底座之间设置了隔热垫层，阻断热量向底座的传递路径，防止底座长期受热出现变形，影响上方运动部件的配合精度。冷却水路的接口布置在气缸侧方的隐蔽位置，不会干涉周边运动部件的动作轨迹，外接冷却管路时也不需要拆解其他结构，后期维护操作十分便捷。
