工业级集成式气动控制指令箱体结构

　　在离散制造的车间气动回路搭建、小型自动化产线的气路管控场景中，这类集成式气动指令箱是现场气路分配、压力调控、指令输出的核心承载单元，区别于零散安装的气动阀组，它将所有气路控制元件整合在封闭防护壳体内，能适配多粉尘、少量切削液飞溅的机加工车间现场，也能在常规装配工位的气动工具供气管网中作为支路管控节点使用。从实际使用逻辑来看，这类箱体的核心作用是将进厂的主路压缩空气进行分流、调压、通断控制，每一路输出都对应独立的气动执行元件，比如工位上的气动夹紧缸、气动吹扫喷嘴、小型气动工装的驱动回路，箱体上预留的外接气嘴直接通过PU气管连接终端执行件，不需要在现场额外排布分散的阀组安装支架，能大幅缩减现场气路安装的布线工作量，也避免了零散元件外露带来的磕碰损坏、积尘堵塞问题。

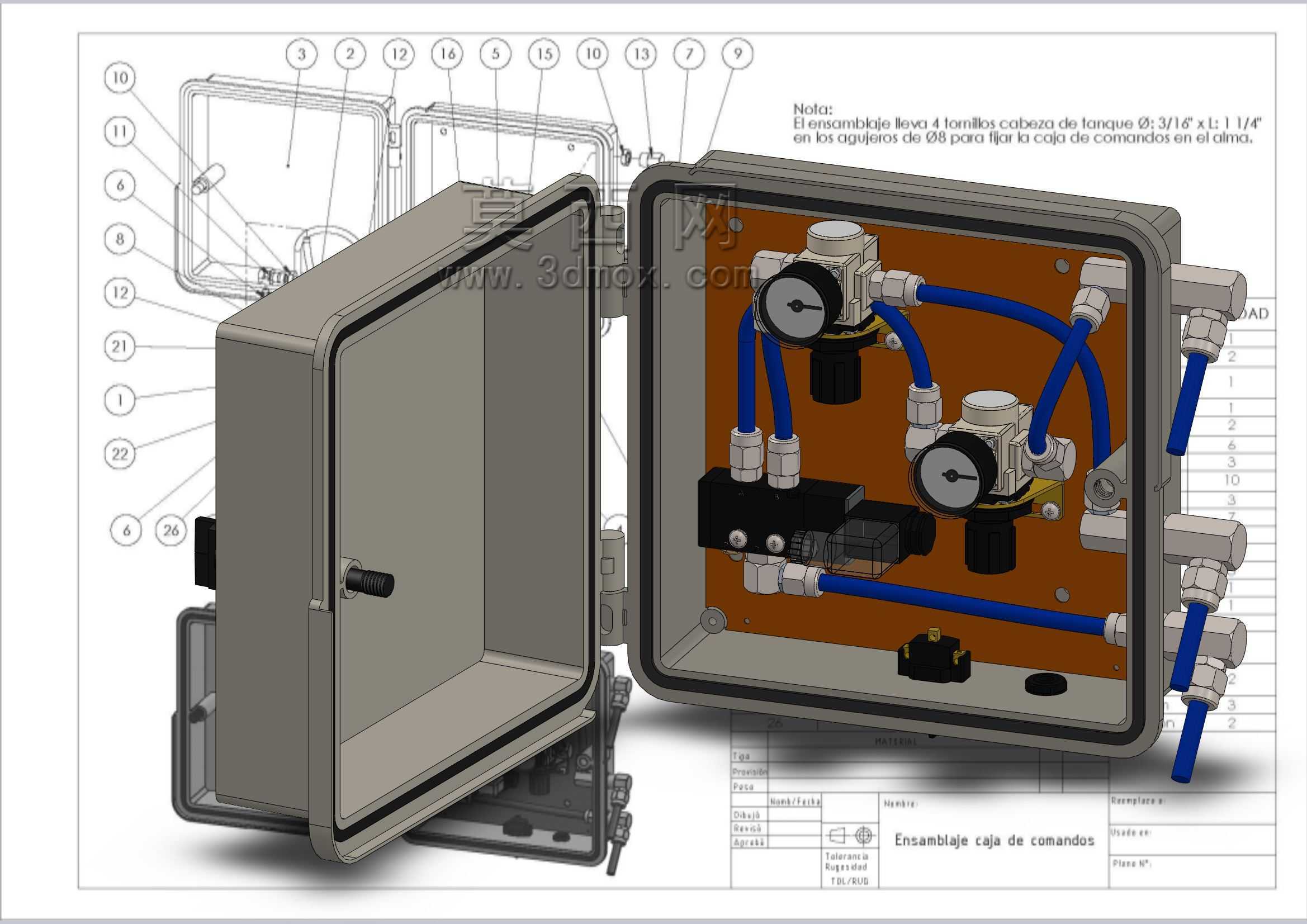

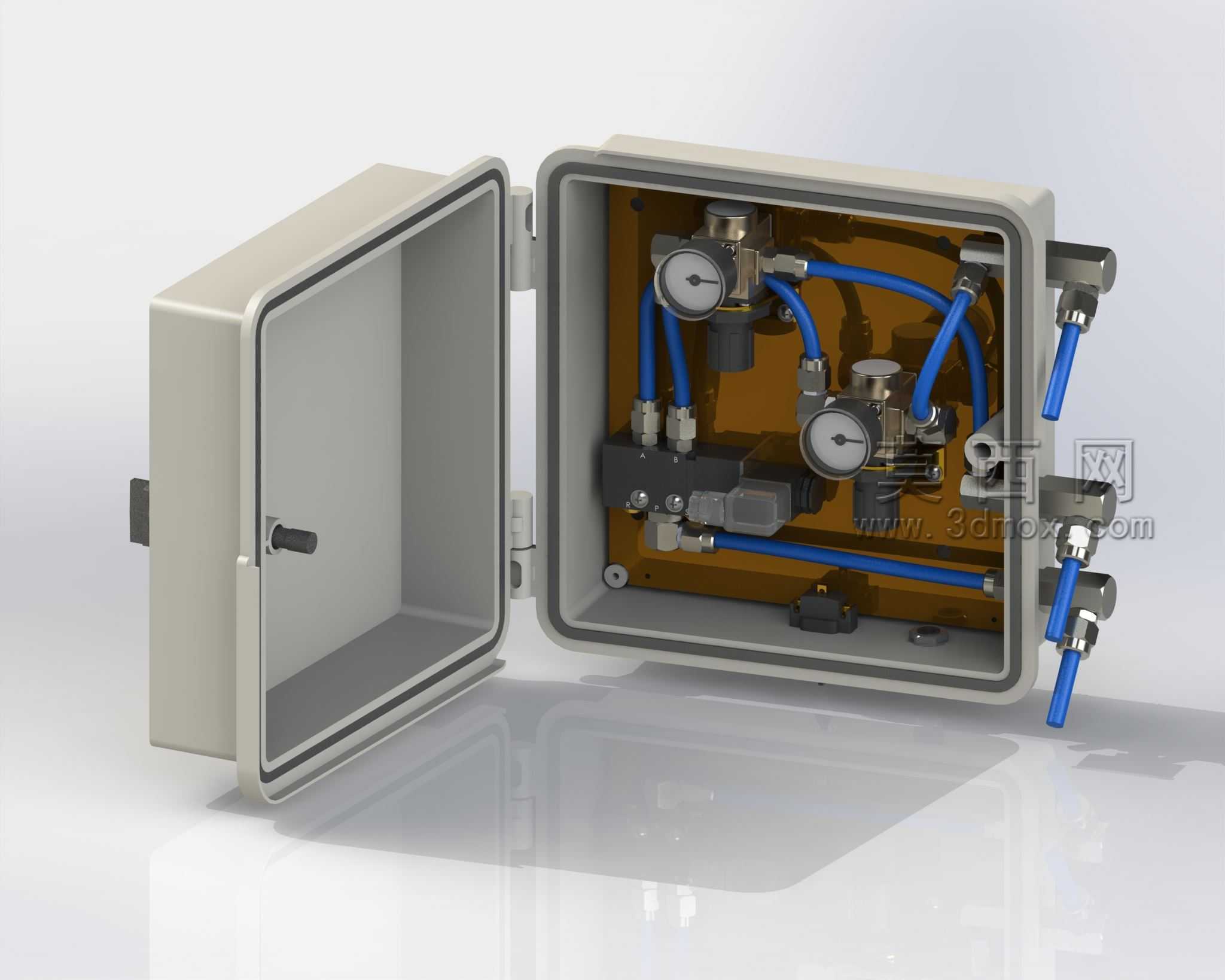

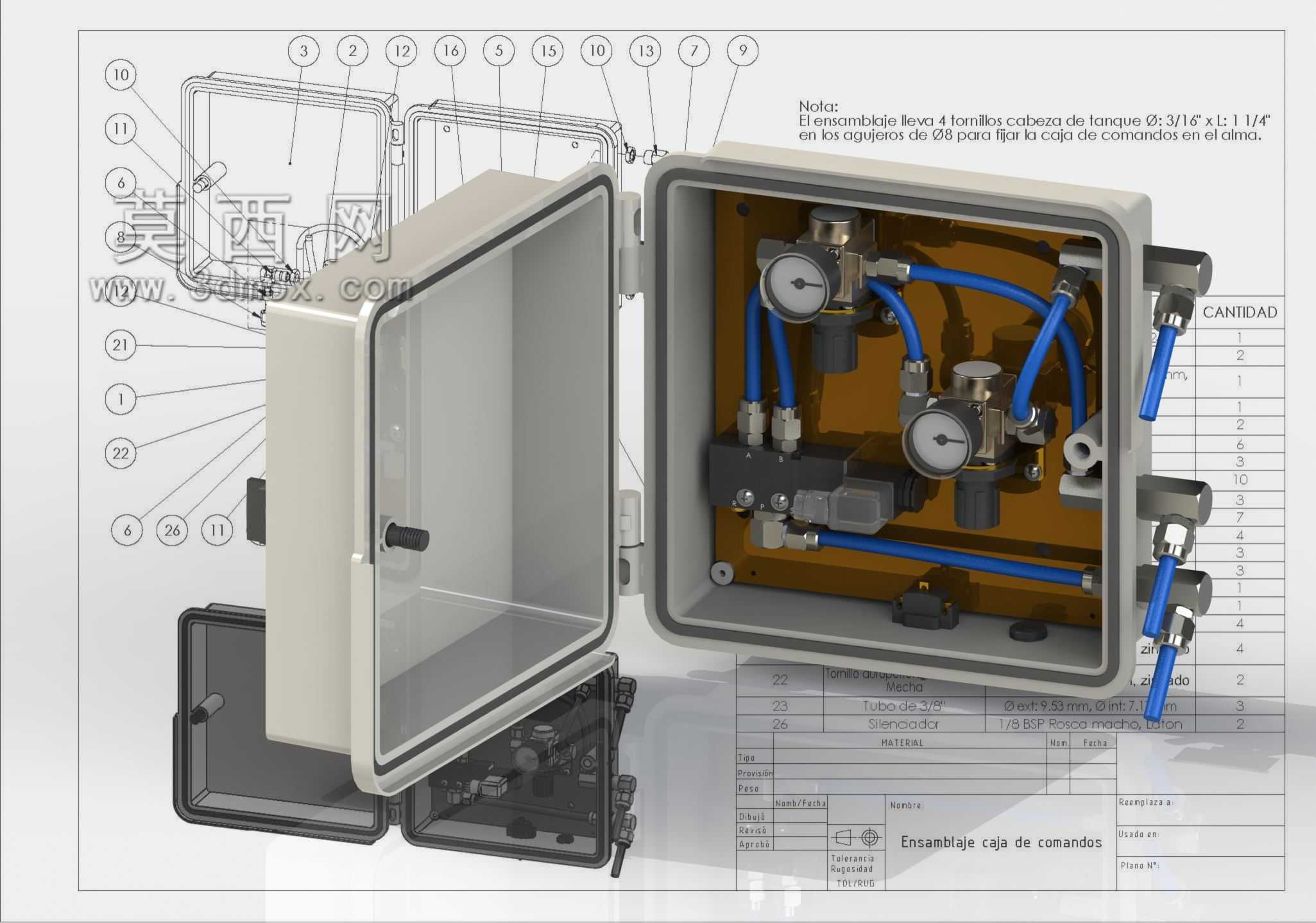

　　从结构设计的角度拆解，整个箱体采用带透明观察窗的铰接门结构，门体与箱体主体之间设置了可靠的密封胶条，关闭后能达到常规工业现场的IP防护等级，透明视窗不需要开门就能直接观察内部压力表的数值显示，日常巡检时不用反复开箱检查压力状态。箱体内部的安装底板采用绝缘耐油的复合板材，所有气动调压阀、电磁阀、气路分配块都通过标准紧固件固定在底板上，蓝色PU气管的排布沿着底板边缘走行，每一段管路的弯曲半径都预留了足够的余量，避免长期使用后气管弯折导致气路通流面积减小、压力损失过大的问题。箱体侧壁的气路接头采用外螺纹穿板安装结构，接头与箱体壁面之间加装了密封垫圈，防止外部水汽、粉尘从安装缝隙进入箱体内部，每个外接接头的位置都预留了足够的扳手操作空间，后期更换接头或者外接气管时不需要拆解内部元件就能完成操作。

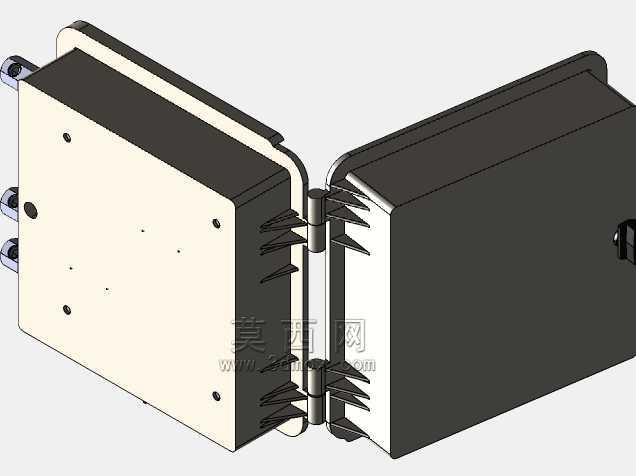

　　在安装边界的设计考量上，这类箱体的背部预留了四个标准挂装孔位，既可以通过膨胀螺栓直接固定在车间的混凝土立柱、设备侧壁上，也能搭配专用的安装支架固定在生产线的铝型材框架上，挂装孔的孔距按照通用工业安装标准设置，不需要现场重新打孔适配常规的安装支架。箱体的开门角度设置为120度，门体打开后不会遮挡内部元件的操作空间，更换电磁阀或者调整调压阀压力时，手臂可以直接伸入箱体内部操作，不需要完全拆开门体。箱体的整体外形尺寸控制在单人可搬运的范围内，现场安装时两个人配合就能完成挂装固定，不需要额外调用吊装设备。内部气路的通径按照常规工位的耗气量匹配，主路进气通径大于支路输出通径，能同时满足4到6路气动执行元件的同时供气需求，每一条支路上都配置了独立的调压阀和压力表，可以根据不同执行元件的工作压力需求单独调整输出压力，比如气动夹紧回路需要调整到0.5-0.6MPa的工作压力，吹扫回路可以调整到0.4MPa左右避免压力过高吹飞工件，不同回路之间的气路相互独立，单一支路出现故障时不会影响其他回路的正常供气。

　　从长期运维的角度看，这种集成式结构的设计也充分考虑了元件更换的便利性，内部所有气动元件都采用标准接口连接，某一个阀件损坏时只需要松开对应的气管快插接头、拧下固定螺丝就能完成更换，不需要拆解整个气路排布。箱体底部预留了冷凝水排放的小口，长期使用中压缩空气析出的冷凝水可以顺着底部的斜面从排放口流出，不会在箱体内部积存导致元件锈蚀。门体上的锁扣采用标准工业柜锁，和车间其他设备柜体的钥匙通用，方便现场运维人员管理，不需要额外配备多套钥匙。在实际选型适配时，只需要根据现场需要的气路输出路数、工作压力范围匹配对应的内部元件配置，不需要重新设计箱体的外部结构，这种标准化的壳体结构能大幅缩短非标气路控制单元的设计制作周期，也能降低后期的备件储备成本。
