在各类工业传动系统的轴系布局中,两轴对中偏差的补偿、传动过程中的冲击缓冲是结构设计阶段必须考量的核心问题,这类梅花形弹性联轴器正是针对这类工况开发的常用传动连接件。从实际应用场景来看,这类部件广泛覆盖轻工输送设备、中小型泵组、风机传动、机床进给轴系、自动化生产线驱动单元等场景,尤其适用于启动频繁、正反转切换频次高、存在小幅径向/角向/轴向安装偏差的传动链路,相比刚性联轴器,它能通过弹性体的形变吸收安装误差带来的附加载荷,避免轴系两端的轴承、密封件承受额外的交变应力,大幅延长整套传动组件的维护周期。

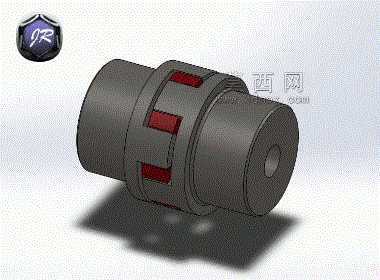

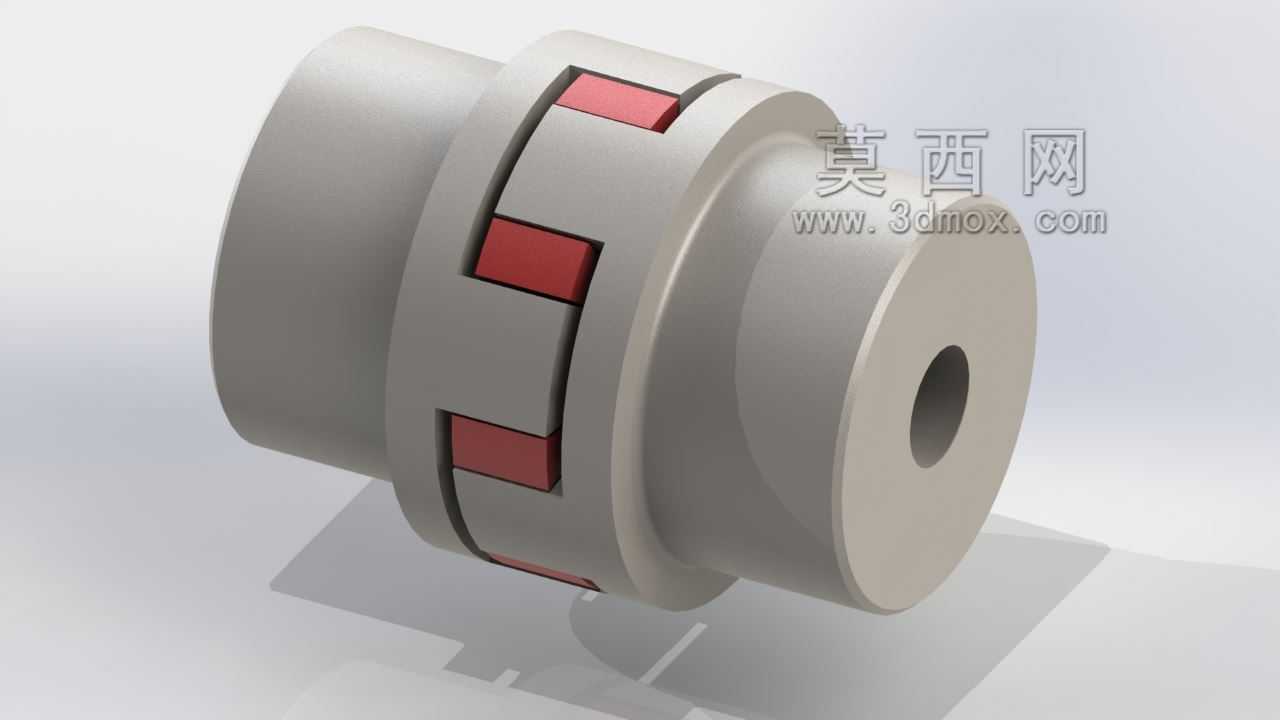

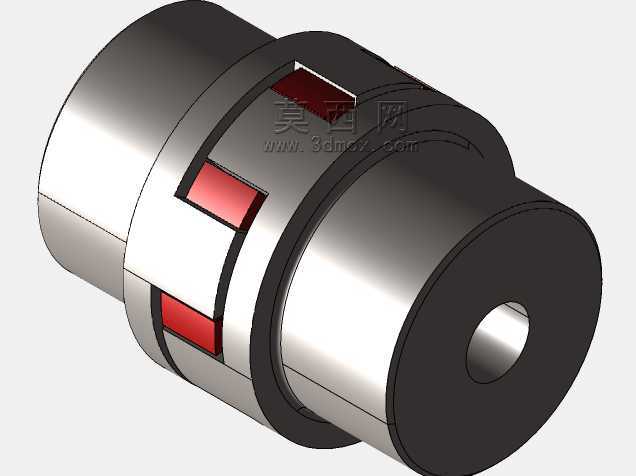

从结构设计逻辑来看,这款联轴器采用对称分体式结构,两端为带凸爪的金属半联轴器,中间嵌入梅花状的弹性缓冲块,金属半联轴器的凸爪与弹性块的凹槽一一嵌合,传动过程中扭矩通过凸爪挤压弹性块实现传递,而非刚性接触传力。设计时首先要匹配两端轴的连接尺寸,半联轴器的轴孔可根据实际安装需求加工为光孔、键槽孔,轴孔的直径公差通常取H7级,配合平键实现周向固定,部分需要频繁拆装的场景也可设计为胀套连接结构,避免键槽对轴强度的削弱。
安装边界层面,这类联轴器的径向尺寸需要匹配安装空间的回转半径要求,设计时要预留足够的安全间隙,避免运转过程中与周边的机架、护罩发生剐蹭;轴向尺寸需要结合两轴的伸出长度确定,安装时要保证两端半联轴器与弹性块之间预留合理的轴向压缩量,既不能间隙过大导致传力时存在冲击空程,也不能压缩过量导致弹性块长期处于预压过载状态,加速弹性体的老化失效。弹性块的材质通常根据工况温度、载荷等级选择,常规工况下采用聚氨酯材质,具备较好的耐磨性和缓冲性能,高温或有腐蚀介质的场景则可选用丁腈橡胶或其他特种弹性材质。
功能特性上,这款联轴器除了基础的扭矩传递功能外,最核心的优势是具备多维度偏差补偿能力:径向偏差补偿量通常在0.2-0.8mm区间,角向偏差可补偿1°以内,轴向偏差可根据弹性块的形变量适配1-2mm的窜动,同时弹性块的阻尼特性可以有效吸收传动过程中的振动,降低轴系的共振风险。在建模过程中,需要重点保证凸爪与弹性块的配合间隙合理,凸爪的工作面做小倒角处理,避免装配时割伤弹性块,半联轴器的安装定位端面要保证与轴孔的垂直度,否则安装后会出现弹性块受力不均、局部偏磨的问题。另外,半联轴器的轮毂部分厚度需要根据传递的额定扭矩做强度校核,保证在过载工况下不会出现轮毂断裂、凸爪崩损的情况,弹性块的瓣数通常根据扭矩等级设置为3-8瓣,瓣数越多,相同外径下可传递的扭矩越大,同时补偿偏差的能力会略有下降,设计时需要结合实际工况的扭矩需求和偏差情况做平衡选型。
在实际选型应用中,不能单纯按照轴径匹配联轴器规格,需要核算传动系统的峰值扭矩,将启动冲击、正反转带来的动载荷纳入计算,选择额定扭矩大于计算扭矩1.5-2倍的规格,避免长期过载导致弹性块碎裂、传动失效。日常维护中,这类联轴器不需要额外加注润滑脂,仅需要定期检查弹性块的磨损情况,当弹性块出现开裂、压溃、永久变形时及时更换即可,维护成本远低于齿式联轴器等需要润滑的传动连接件。
