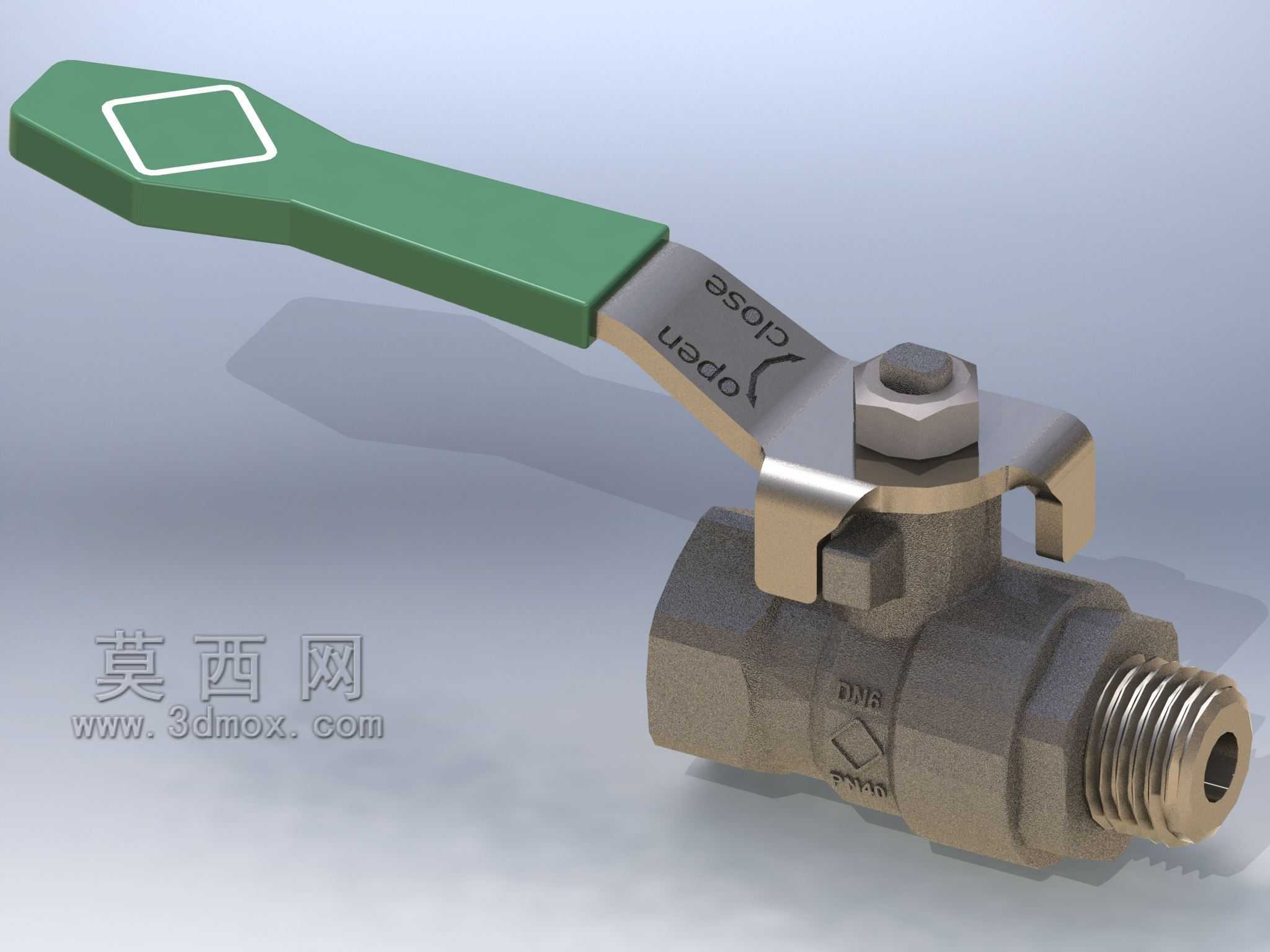

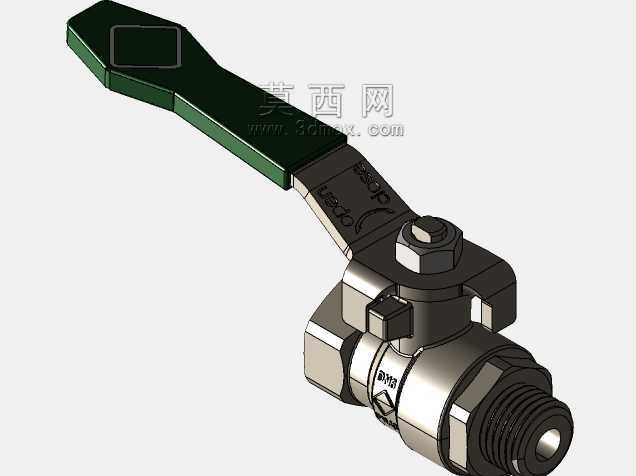

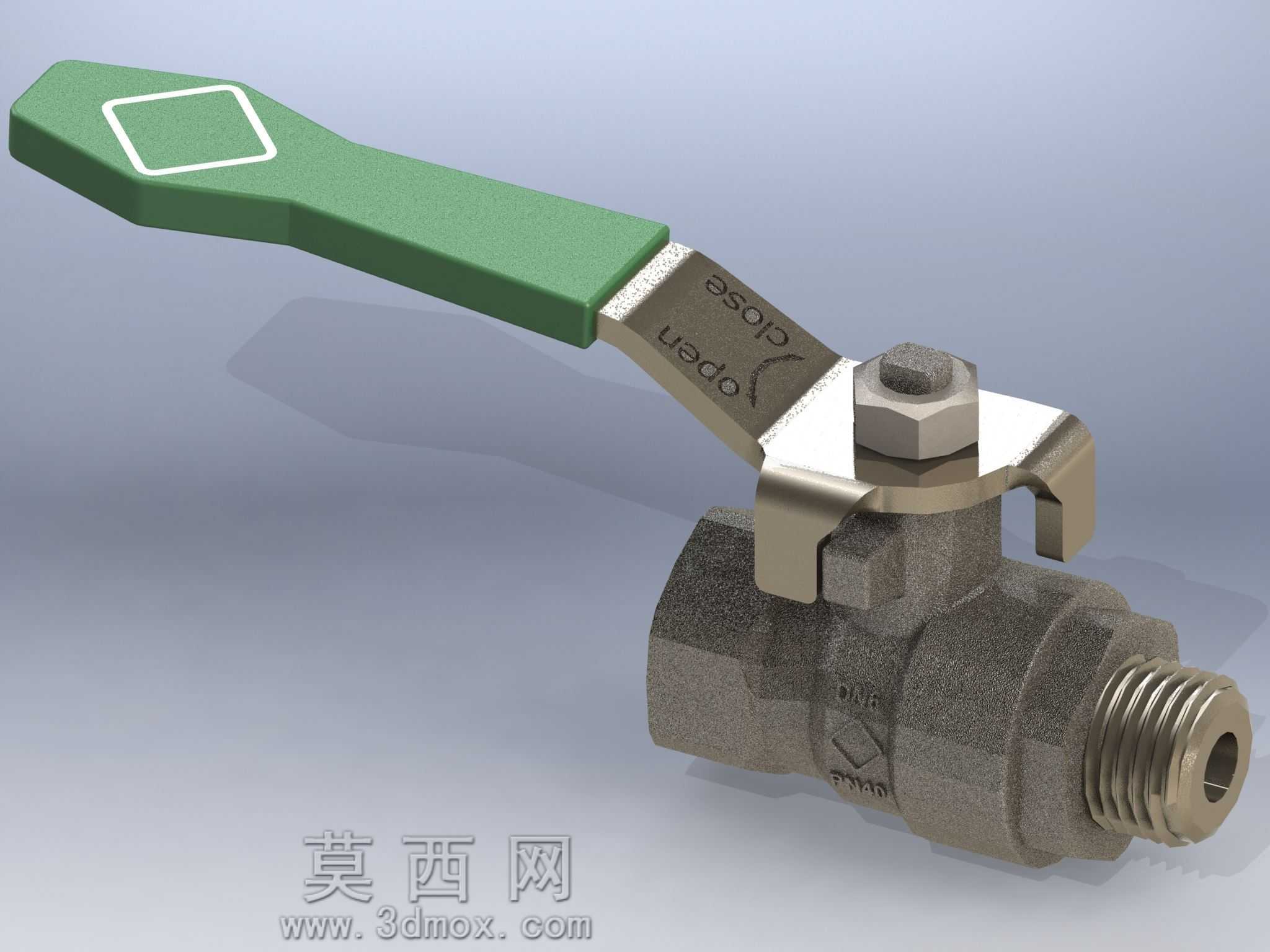

带操作手柄的内外丝连接球阀结构

　　这款手动球阀的三维结构完整还原了小口径螺纹连接球阀的全部装配细节，在民用给排水、小型液压回路、气动控制管路、化工试剂输送支路等场景中，这类阀件是最常用的通断控制元件，相比闸阀、截止阀，它的流阻更小，开关行程仅需90度旋转，操作便捷且密封可靠性更高，适合需要频繁启闭、快速切断介质的管路节点。从结构设计来看，阀件采用一端外螺纹、一端内螺纹的连接形式，这种非对称接口设计能适配不同端向的管路对接需求，无需额外加装转换接头即可完成内丝管路与外丝管路的直连，减少了管路连接点的泄漏风险。阀体采用锻压成型的流道结构，中腔为直通式等径流道，介质流经时无明显缩径，压力损失控制在极低水平，能满足小流量工况下的介质输送要求，

　　不会因为阀件本身造成过大的管路压降。操作手柄采用扁钢冲压成型的长杠杆结构，手柄表面做了防滑包覆处理，端部的方形标识区可直观提示阀位状态，当手柄与管路轴向平行时阀门处于全开状态，垂直时为全关状态，现场操作人员无需凑近观察阀杆标记，远距离即可判断阀门启闭状态，降低误操作概率。手柄与阀杆的连接采用扁方定位结构，配合顶部的六角锁紧螺母实现轴向固定，阀杆与阀体之间设置了密封填料结构，通过压盖的预紧力实现阀杆动密封，即使在带压状态下操作手柄旋转，也不会出现介质沿阀杆外漏的问题。球体与阀座的密封采用软质密封副，密封面贴合均匀，在额定压力范围内可实现零泄漏切断，球体的通孔与阀体流道对中精度通过上下定位结构保证，开关过程中球体不会出现偏移卡滞。

　　在安装边界上，这款阀件的外螺纹端采用标准管螺纹规格，可直接拧入带有对应内螺纹的管路接头或设备接口，内螺纹端可对接外螺纹管路，安装时仅需预留手柄旋转所需的操作空间，无需额外的安装工装，普通管钳即可完成装配。建模过程中对所有配合面做了公差匹配，阀杆与填料函的间隙、球体与阀座的预压缩量、手柄与阀杆的配合间隙都按照实际加工装配要求设置，装配体可直接用于干涉检查、装配工艺模拟，也可导出为通用格式用于管路系统的整体布局仿真，帮助设计人员在管路排布阶段提前确认阀件的安装空间、操作空间是否满足要求，避免后期现场安装时出现手柄与周边管路、设备碰撞的问题。这类小口径螺纹球阀在实际应用中常被用于设备末端的气源切断、水路支路控制、

　　小型液压系统的压力油路通断，相比法兰连接的球阀，它的结构更紧凑，重量更轻，安装维护成本更低，适合公称通径较小、压力等级不高的管路系统。设计时特意将阀杆的防吹出结构做了细节还原，阀杆下端设置了一体式台肩，即使阀腔内部压力异常升高，阀杆也不会被介质压力顶出阀体，从结构上保证了使用安全性。手柄上的启闭标识采用冲压成型的字符，不会因为长期摩擦出现标识模糊的问题，即使在多粉尘、有油污的工业现场环境下，也能清晰识别开关方向。
