油气水介质用立式旋转截止控制阀结构

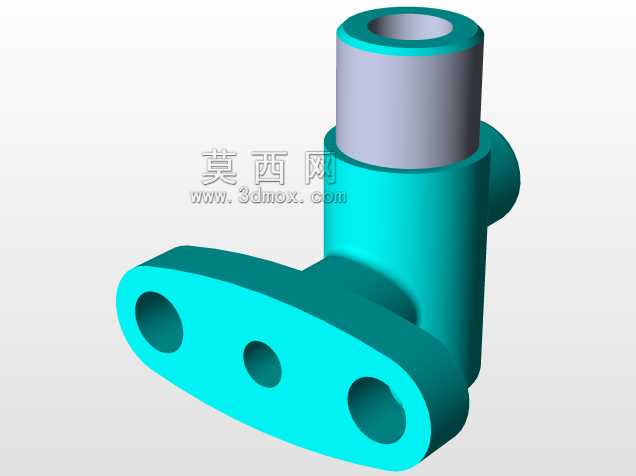

　　在油气集输场站、建筑给排水管网、小型工业流体输送支路中，这类带侧装法兰支座的立式旋转阀是很常见的管路通断控制部件，日常运维中主要承担支路介质截断、流量微调的功能，相比闸阀的升降杆结构，旋转式启闭结构的操作行程更短，带顶部六角操作头的设计既可以配套专用扳手操作，也能适配气动执行器的加装接口，在空间局促的管廊支管、设备旁接管路中安装适配性更强。从结构设计逻辑来看，整个阀体采用上下同轴装配思路，底部为外螺纹介质接入端，可直接拧入预制内螺纹的管路接头，侧方带两个安装孔的法兰支座并非管路连接法兰，而是用于将阀体整体固定在设备支架、管廊托臂上，避免管路振动导致阀件连接松动，这部分安装孔的孔距、孔径设计参考了常规小通径阀件的安装规范，

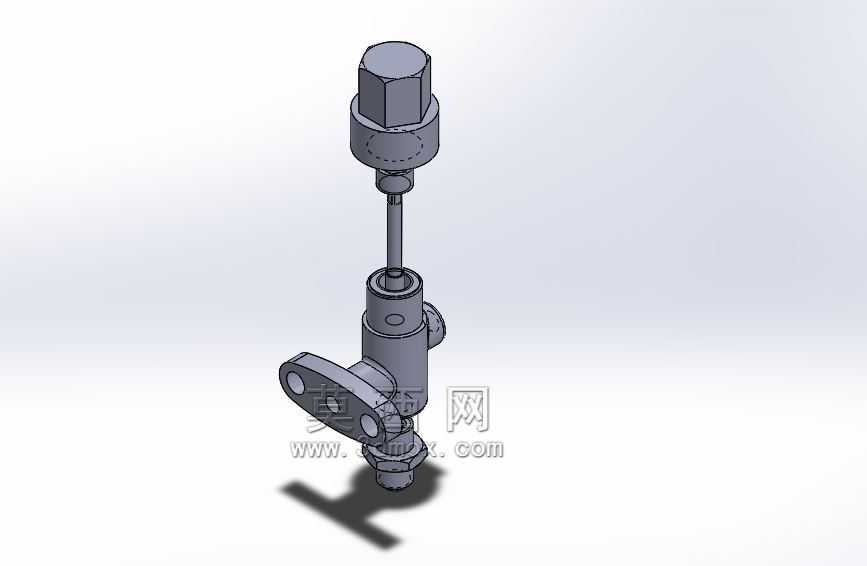

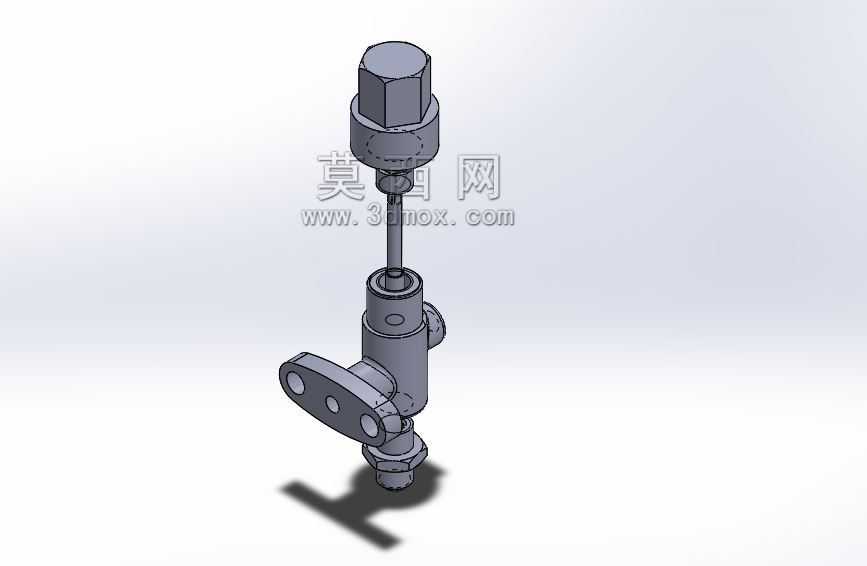

　　安装时不需要额外加工定制支架，直接用标准螺栓即可完成固定。阀杆部分采用阶梯轴结构，上部与操作头连接的轴段做了缩径处理，中部设置密封填料腔，装配时填充柔性密封填料即可实现阀杆与阀体上盖之间的动密封，避免介质沿阀杆间隙外漏，下部阀瓣与阀座的配合面做了锥面密封设计，旋转阀杆时阀瓣沿轴向做直线位移，改变与阀座的通流间隙，既可以实现完全截断，也能通过调节阀瓣开度控制支路介质流量，适配油气水三类无强腐蚀性的常规介质。在实际选型应用中，这类阀件的通径普遍适配DN10到DN25的小口径管路，整体安装高度从底部螺纹端面到顶部操作头端面的尺寸控制在紧凑范围内，侧装支座的突出长度不会超出常规小阀件的安装边界，在并排布置的多支路管排中，

　　相邻阀件的操作空间不会互相干涉，日常开关操作时不需要额外避让周边管路。设计过程中需要重点关注几个配合公差：阀杆与上盖导向孔的配合间隙控制在合理范围，既要保证阀杆升降旋转无卡滞，也要避免间隙过大导致密封填料偏磨；阀瓣密封面与阀座密封面的同轴度需要严格控制，否则关闭状态下会出现内漏；侧装法兰支座与阀体主体的焊接或者一体成型位置需要做应力消除处理，避免长期受管路振动影响出现焊缝开裂。和常规卧式安装的球阀不同，这类立式旋转阀的介质流向为下进侧出，底部接入的介质经过阀座通流孔后从阀体侧方的出口流出，出口端同样采用外螺纹设计，可直接对接金属软管或者硬管接头，在小型水处理设备、燃油加注设备、压缩空气支管路中都有大量应用，

　　操作时只需要旋转顶部的六角头，顺时针旋转为关闭，逆时针旋转为开启，操作力矩经过结构优化后，不需要借助加长杆即可完成带压状态下的启闭操作，日常维护时只需要定期拧紧上盖的填料压盖即可补偿密封填料的磨损量，不需要整体拆解阀体，运维成本相对较低。建模过程中对各个零件的装配干涉做了完整校验，阀杆全行程升降过程中不会与上盖、阀体内部结构发生碰撞，侧装支座的安装孔位置与底部、侧方的管路接头预留了足够的扳手操作空间，实际安装时可以顺利完成接头拧紧作业，不会因为结构设计问题导致装配困难。
