曼8720A链轮精密工业传动零件设计

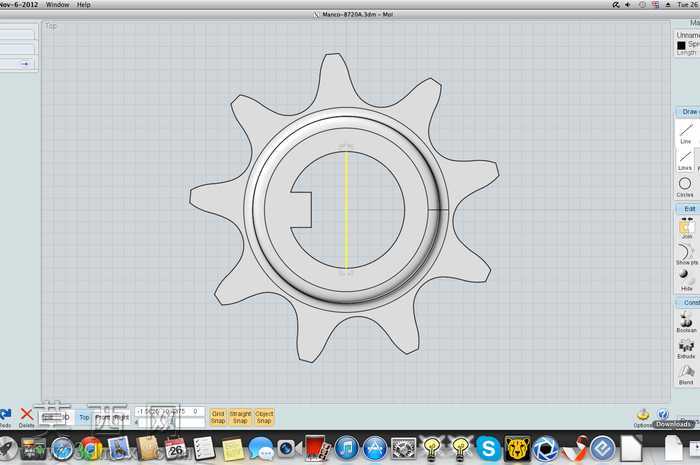

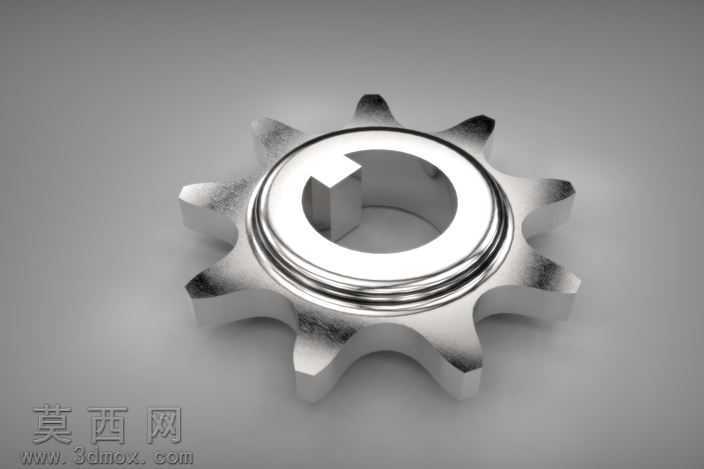

本作品为曼8720A链轮的三维建模设计成果，建模过程严格遵循链轮传动的行业设计规范，首先依据对应链号的啮合参数确定齿形轮廓基准，通过草绘绘制链轮的分度圆、齿顶圆、齿根圆基准曲线，精准计算每个轮齿的齿廓曲率、齿槽夹角以及齿顶修形量，保证后续与对应链条啮合时的传动精度，避免出现卡链、跳齿的传动故障。建模阶段采用参数化建模逻辑，将齿数、节距、内孔直径、键槽尺寸等核心参数设置为可调整变量，方便后续根据不同安装需求快速调整模型尺寸，轮齿部分采用阵列特征完成均匀排布，确保每个轮齿的尺寸一致性与角度均匀性，中心安装孔与键槽的尺寸严格适配对应传动轴的安装公差，保证装配时的配合精度。材质与渲染环节，为模型赋予了高精度的金属材质，模拟经过淬硬处理的合金钢表面质感，调整金属粗糙度参数还原机加工后的细腻金属光泽，添加细微的表面纹理表现零件加工后的真实质感，通过布光调整突出轮齿的棱角结构与中心轮毂的曲面过渡，让金属零件的厚重感与精密感得到充分呈现。结构设计上，该链轮采用整体式轮毂结构，轮毂部位设置了多层环形凸台结构，既提升了零件整体的结构强度，减少传动过程中的应力集中，也能在安装时起到轴向定位的作用，轮齿与轮毂之间采用平滑圆弧过渡，避免应力集中导致的轮齿断裂问题，中心键槽采用标准平键槽设计，保证扭矩传递过程中的受力均匀。设计过程中充分考虑链轮的实际使用场景，针对传动过程中轮齿的受力特点，对齿根部位做了加强处理，优化了齿根的圆角半径，提升零件的抗疲劳强度，整体模型的细节还原度高，所有结构特征都符合机械加工的工艺要求，可直接用于后续的工程分析、装配模拟以及加工出图环节，能够为链传动系统的设计验证提供精准的三维模型支撑。
