气动驱动350毫米圆形管道阻尼器

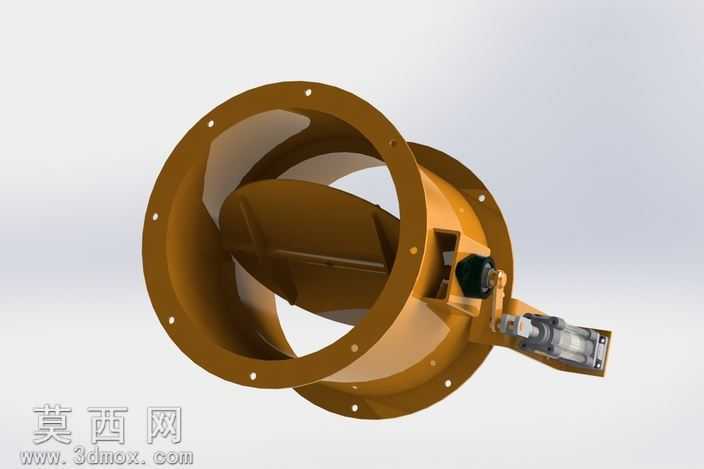

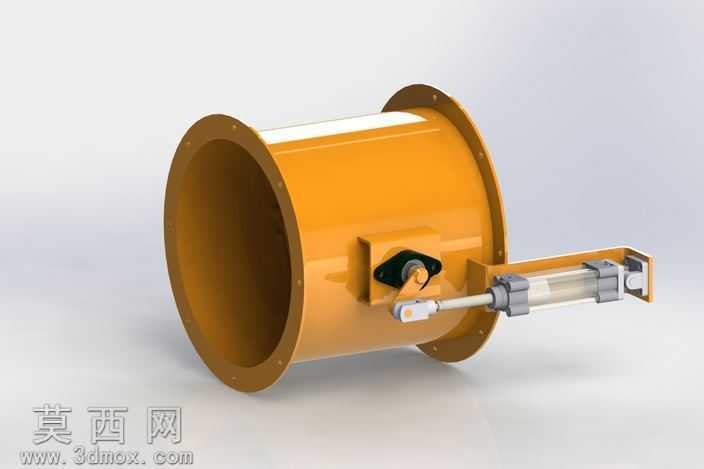

本模型为公称通径350毫米的气动式管道阻尼器，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循通风管路配套部件的尺寸规范，对法兰安装孔位、叶片转轴同轴度、执行器连接接口等关键配合尺寸做了精准约束，确保各部件装配无干涉。模型整体采用圆筒形法兰对接结构，两端法兰盘均匀布置安装螺栓孔，可直接与同规格通风管道实现法兰密封连接，筒体内置流线型导流叶片，叶片边缘做了圆弧过渡处理，可在调节过程中降低气流通过阻力，减少风噪产生。模型附带的气动执行机构做了精细化建模，包含执行器缸体、传动摇臂、转轴连接座、手动应急拨杆等细节结构，可直观展示阻尼器从气动动力输入到叶片角度调节的完整传动逻辑。材质渲染阶段，筒体与叶片部分采用工业常用的橘黄色防锈漆金属材质，还原通风设备的常规涂装效果，表面添加细微的颗粒质感模拟真实喷涂漆面的肌理，执行器部分的金属构件做了哑光金属质感处理，密封胶圈、接线部位等非金属部件采用对应橡胶、工程塑料材质区分，不同材质的粗糙度、反光度参数经过反复调试，渲染输出的效果图可清晰呈现部件的结构层次与材质差异。设计过程中充分考虑了阻尼器的实际使用场景，叶片转轴与筒体连接处做了密封结构设计，避免管道内气流泄漏，气动执行器的安装角度经过优化，既保证传动效率，又预留了足够的安装操作空间，整体结构紧凑，适配工业通风、除尘、暖通空调等管路系统的风量调节需求，建模时对所有非关键装饰特征做了合理简化，在保证结构完整性的前提下控制模型体量，可直接用于管路系统装配模拟、产品展示、工程方案演示等场景。
