活塞结构位移云图有限元分析三维作品

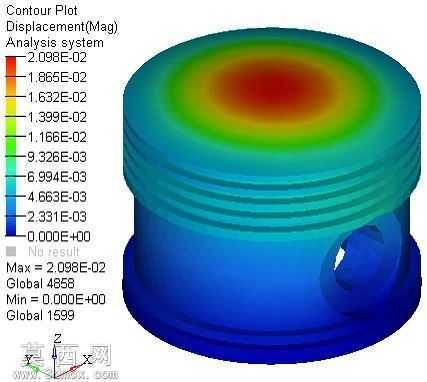

本作品围绕内燃机核心部件活塞开展结构有限元分析，依托三维建模技术完成活塞实体的精准构建，完整还原活塞的典型结构特征：顶部为适配燃烧室的凹面轮廓，头部设置多道用于安装活塞环的环槽结构，裙部保留活塞销座的安装孔位，整体几何特征完全匹配实际动力系统活塞的设计形态，为后续力学仿真提供了精准的几何基础。在仿真分析环节，首先对活塞三维模型进行合理的几何简化，去除对整体力学性能影响极小的微小倒角、工艺圆角等细节，避免网格划分过程中出现畸形单元，保障仿真计算的收敛性与结果精度。网格划分阶段采用适配实体结构的单元类型，对活塞顶部受力集中区域、活塞销座孔周边区域进行网格局部加密，在环槽等结构过渡区域控制网格尺寸梯度，平衡计算效率与仿真精度，确保应力、位移计算结果能够准确反映结构的真实力学响应。材质赋值阶段根据活塞实际工作场景选用对应的铝合金材质参数，准确输入材料的弹性模量、泊松比、密度等核心力学属性，保证仿真计算的材料本构关系与实际工况一致。边界条件设置贴合活塞实际工作状态，对活塞销孔位置施加合理的位移约束模拟活塞销的支撑作用，在活塞顶部施加对应工况下的均布压力载荷，模拟气缸内燃气爆发时对活塞顶面的作用力，完整还原活塞工作时的受力环境。求解计算完成后生成位移幅值云图，通过彩虹色阶直观呈现活塞整体的位移分布规律：活塞顶面中心区域位移量最大，呈现从中心向裙部、从顶部向底部逐渐递减的位移梯度，环槽区域位移过渡平缓，销座位置因约束作用位移量最小，云图标尺清晰标注了各区域的位移数值区间，最大位移值与最小位移值标注明确，能够直观判断活塞在载荷作用下的变形趋势，为活塞的结构优化、强度校核提供可靠的可视化参考依据。整个分析流程从三维建模到仿真后处理逻辑严谨，结果呈现清晰直观，可用于活塞结构设计阶段的性能验证，帮助设计人员快速识别结构变形集中区域，优化活塞壁厚、环槽位置、销座结构等关键参数，提升活塞工作时的结构可靠性与使用寿命。
