立式储液塑料水箱三维结构设计

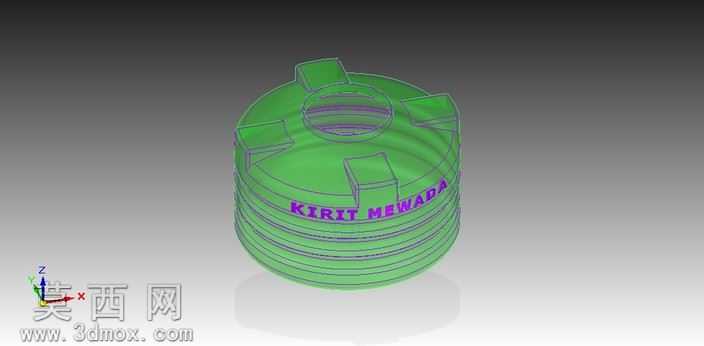

本作品为立式储液塑料水箱的三维结构模型，建模过程中首先围绕储液容器的核心功能需求展开结构规划，以回转体结构作为罐体主体基础形态，采用分层堆叠的环形加强筋结构设计，在不额外增加罐体壁厚的前提下大幅提升罐体整体的结构强度与抗形变能力，避免盛装液体时因液压作用出现罐体鼓胀变形的问题。建模阶段通过参数化草图绘制罐体的截面轮廓，利用旋转特征快速生成罐体主体基础形态，再通过拉伸、阵列特征完成罐体顶部四个均匀分布的凸台卡位结构，该结构可用于配套上盖的安装定位或是罐体堆叠使用时的卡位固定，避免叠放时出现滑移错位。顶部中心位置预留圆形加注口结构，加注口处设计多层环形密封槽结构，可配合密封圈实现加注口的密封效果，减少液体挥发或是洒漏的风险。罐体表面预留标识印刷区域，可用于标注盛装液体类型、容积参数、安全提示等信息。材质设定上选用半透明绿色塑料材质，渲染阶段调整材质的透明度与反光参数，既可以直观展示罐体内部的液体盛装空间，也还原了民用储水塑料水箱常见的外观质感，同时通过光影渲染突出罐体表面加强筋的凹凸结构与整体轮廓形态。设计过程中充分考虑了该类储液容器的实际使用场景，整体结构无尖锐棱角，所有边角位置均做圆角过渡处理，避免使用过程中出现磕碰划伤的问题，罐体底部设计平整支撑面，可保证放置时的稳定性，整体结构紧凑，空间利用率高，可盛装生活用水、常规非腐蚀性液体，适用于家庭储水、户外作业临时储液、小型配套设备供水等多种场景，模型结构完整，各部分特征清晰，可用于结构展示、配套设备装配模拟、储液容器类产品的结构参考等用途。
