重型双十字万向多臂传动联轴器结构

　　在冶金轧制生产线的主传动链路、重型工程机械的动力传输段、大型港口起重设备的变幅机构中，两轴存在较大角向偏移、且传动过程中轴系相对位置会随工况动态变化的场景十分常见，这类工况对传动连接件的角向补偿能力、重载承载性能都有极高要求，普通的刚性联轴器完全无法适配，单节万向节的角向补偿量有限，且单节结构在大偏角传动时会产生输出转速波动，无法满足高精度重载传动的需求，双十字轴式的重型万向节结构正是针对这类场景开发的传动部件。

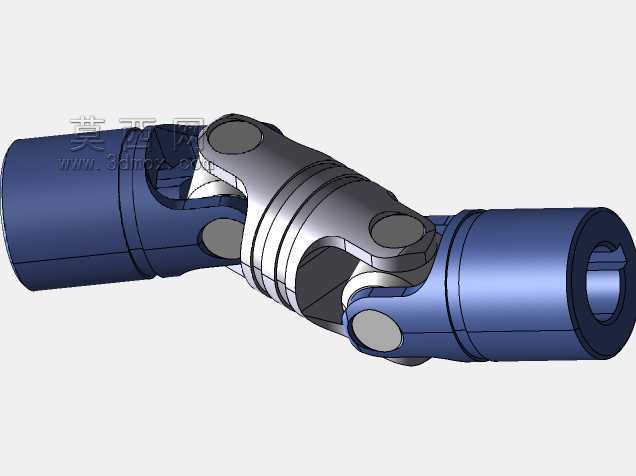

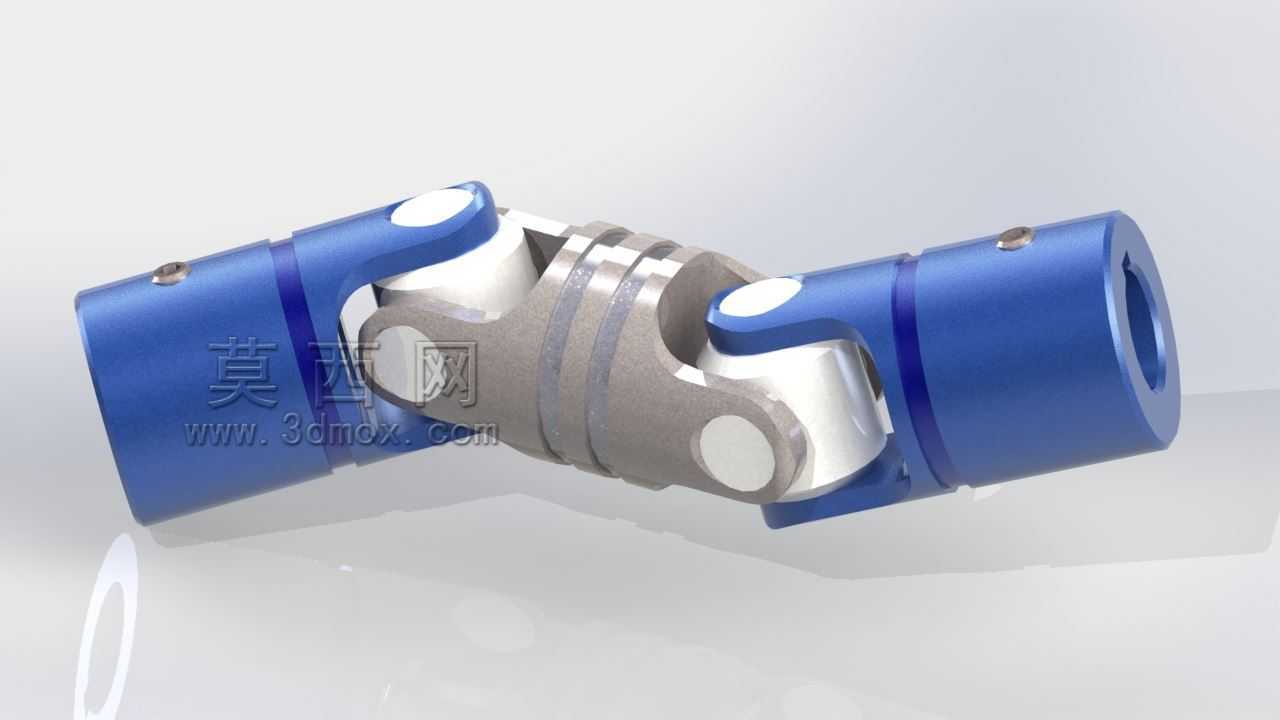

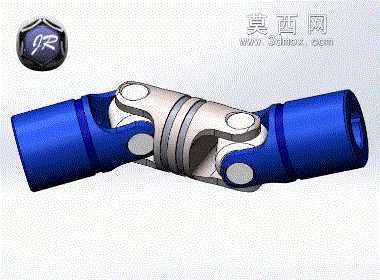

　　这款双联重型万向节采用双十字轴串联的结构布局，两端为轴套式连接端，可通过抱紧螺栓与待连接的传动轴实现刚性固定，中间段为双十字轴配合的铰接结构，相比单节万向节，双联结构可实现更大的角向补偿范围，同时能抵消单节万向节传动时的转速不均匀问题，保证输出端与输入端的转速同步性，降低传动过程中的附加动载荷。两端的连接轴套采用高强度合金结构钢加工，内孔可根据适配的轴径做公差匹配，轴套侧面设置紧定螺钉孔，安装时可通过拧紧紧定螺钉实现轴套与传动轴的周向固定，避免传动过程中出现轴与套的相对滑动，传递大扭矩时也不会出现松脱问题。

　　十字轴与轴套、中间连接架的配合部位采用耐磨衬套结构，衬套选用高力黄铜加石墨镶嵌的自润滑材质，可在长期重载传动过程中无需频繁加注润滑脂，降低维护频次，同时衬套的耐磨性能可大幅延长部件的使用寿命，适配冶金、矿山这类高负荷、连续作业的工况。中间的连接架采用一体化锻造结构，经过调质处理后具备足够的强度与韧性，可承受大扭矩传动时的冲击载荷，避免传动过程中出现连接架断裂的故障。

　　从安装边界来看，这款万向节的两端轴套外径、内孔直径、整体最短长度、最大允许伸缩量都经过标准化匹配，可适配同规格的重载传动轴系，安装时无需对现有轴系做大幅改动，仅需将两端轴套分别套入主动轴与从动轴，拧紧紧定螺钉即可完成安装，维护时也可单独更换磨损的十字轴衬套，无需整体更换部件，降低运维成本。

　　在实际选型应用中，这类双联重型万向节可适配两轴最大角向偏移量达到单节万向节的两倍以上，同时可补偿一定量的轴向位移与径向位移，适用于轧钢机主传动、工程机械分动箱输出、起重设备行走机构传动等重载工况，传动过程中可有效缓冲轴系的冲击振动，补偿安装误差与工况运行中产生的轴系偏移，保护上下游的传动部件不受附加载荷的影响，延长整个传动系统的使用寿命。设计这类万向节结构时，需要重点校核十字轴的剪切强度、连接架的扭转强度、轴套的抱紧力，同时要保证铰接部位的配合间隙在合理范围内，间隙过大会导致传动回程误差增大，间隙过小则会导致铰接部位转动卡滞，无法实现角向补偿的功能。另外，表面处理上，轴套部位采用蓝色氧化处理，既可以提升部件的防锈能力，也能在设备运维时快速识别传动部件的位置，方便日常巡检。
