带摩擦轴承双伸缩万向节传动结构

　　在跨距存在动态变化的两轴传动场景中，常规固定长度万向节很难同时兼顾角度补偿与轴向位移适配需求，这类场景常见于行走机械的动力传递链路、工业设备中存在安装位相对浮动的传动单元，以及需要在运转过程中调整轴间距的试验台架结构里。这款双伸缩万向节的结构设计，核心是在两端十字万向铰接结构的基础上，集成了可轴向滑移的花键副配合段，同时在铰接位置采用摩擦轴承作为转动支撑，相比传统滚针轴承支撑的万向节，摩擦轴承结构对低速重载、存在小幅冲击载荷的工况适配性更强，不需要频繁补充润滑脂也能维持稳定的铰接转动阻尼，避免铰接间隙在频繁正反转过程中产生的冲击异响与传动回差。

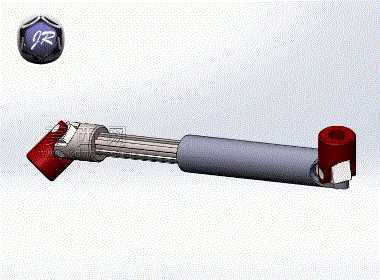

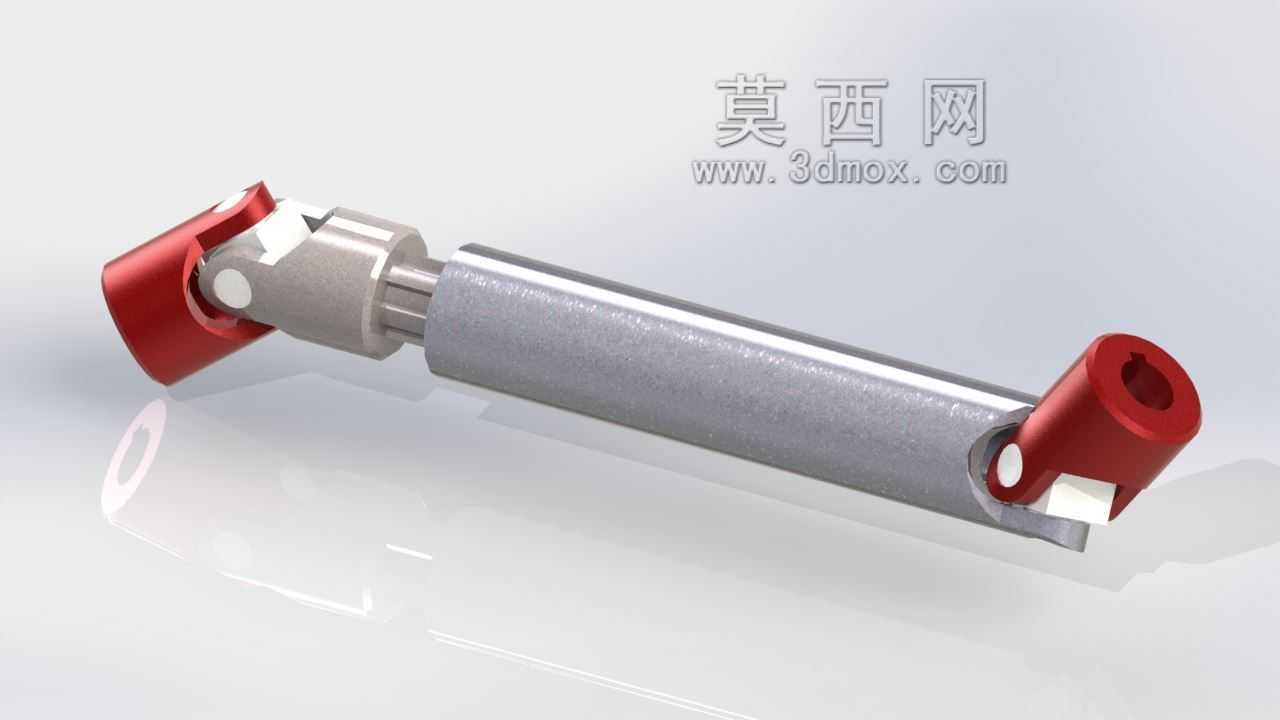

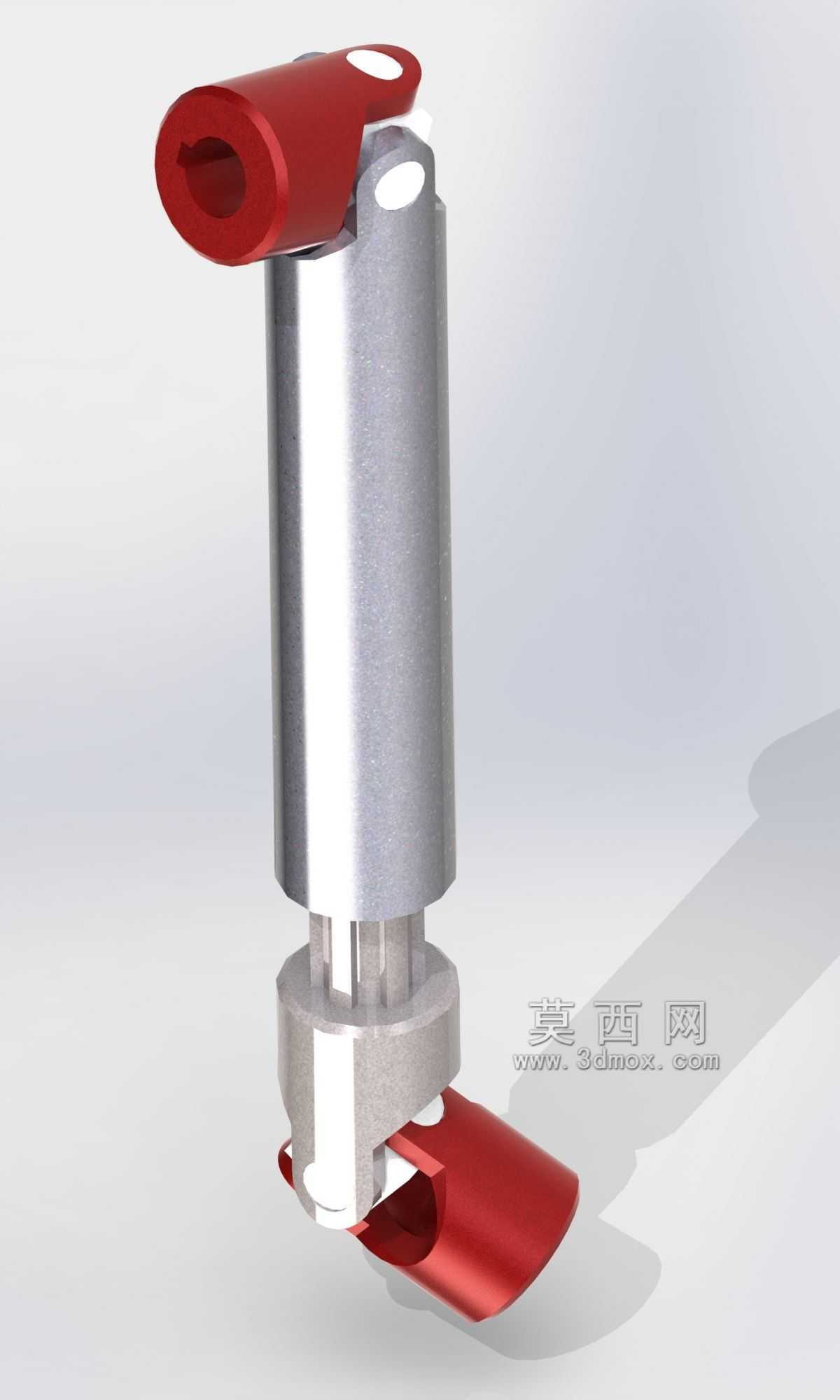

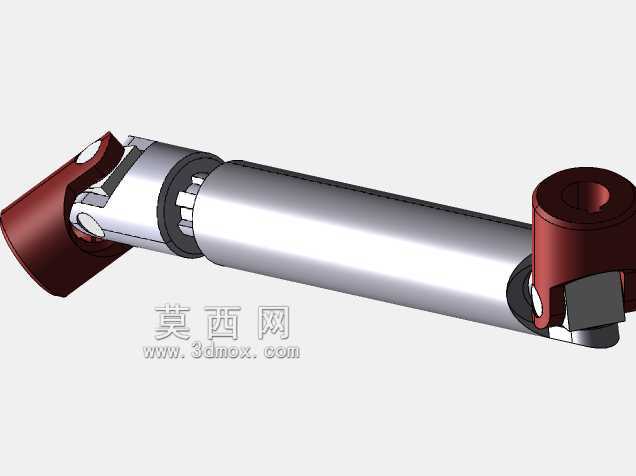

　　从结构布局来看，两端的万向铰接头采用对称设计，叉形接头的内孔可根据安装端的轴径需求加工为光孔、键槽孔或者内花键形式，铰接点的十字轴与摩擦轴承衬套过盈配合压入叉耳的安装孔内，十字轴的端面设置有止推垫片，既可以限制十字轴的轴向窜动，也能承受传动过程中产生的少量轴向分力。中间的伸缩段采用矩形花键配合，相比渐开线花键，矩形花键的加工难度更低，配合间隙更容易控制，在轴向滑移时的阻力更均匀，不会因为花键齿的受力偏载出现卡滞问题，花键配合段的长度预留了足够的伸缩行程，能够覆盖两端安装轴在设备运行过程中产生的轴向窜动、热胀冷缩位移以及安装时的位置偏差补偿需求。

　　实际选型应用时，需要先确认两端被连接轴的额定工作扭矩，确保万向节的额定传动扭矩留有1.5倍以上的安全余量，避免冲击载荷下铰接结构或者花键段出现塑性变形。安装边界方面，要注意万向节的最小安装长度对应伸缩段完全收回的状态，最大安装长度对应伸缩段完全拉出的状态，安装时需要将中间花键段的位置调整到行程的中间区间，避免设备运行过程中花键副脱出或者顶死。两端铰接头的最大偏角需要控制在设计允许的范围内，单节万向节的偏角过大时会导致传动转速波动明显，同时会大幅降低摩擦轴承的使用寿命，当两轴的空间偏角超过单节允许值时，这类双联伸缩万向节可以通过两端铰接点的角度分配，将总偏角拆分到两个铰接点上，降低单个铰接点的工作偏角，维持更平稳的传动输出。

　　在结构细节处理上，中间的花键轴外圆与外套管的内孔之间设置有防尘密封结构，能够阻挡外界的粉尘、碎屑进入花键配合面，避免磨粒磨损导致花键间隙快速增大，两端的铰接位置也设置有密封端盖，防止摩擦轴承的润滑脂流失，同时阻挡外部杂质进入铰接摩擦面。摩擦轴承的材质采用铜基粉末冶金含油材质，自身具备一定的储油能力，在长期运转过程中可以缓慢释放润滑介质，维持铰接面的低摩擦状态，相比采用钢对钢摩擦的铰接结构，铜基衬套的磨合性能更好，运转初期就能形成稳定的摩擦接触面，不会出现早期的异常磨损问题。

　　这类双伸缩万向节在应用时不需要额外设置轴向补偿的中间支撑结构，相比采用多个固定万向节加中间轴的传动方案，整体结构更紧凑，安装所需的空间更小，装配时的对中要求也更低，能够大幅降低传动链路的设计复杂度与装配调试难度。在一些存在小幅振动的设备场景中，中间的花键伸缩段还可以吸收少量的轴向振动，降低振动向两端传动部件的传递，提升整个传动系统的运行稳定性。需要注意的是，在高速传动场景下使用这类结构时，需要对整个万向节做动平衡校正，避免花键段的配合间隙以及铰接点的间隙导致高速运转时产生过大的离心振动，校正时需要将伸缩段调整到常用工作长度后再进行动平衡处理，确保实际运行状态下的平衡精度满足使用要求。
