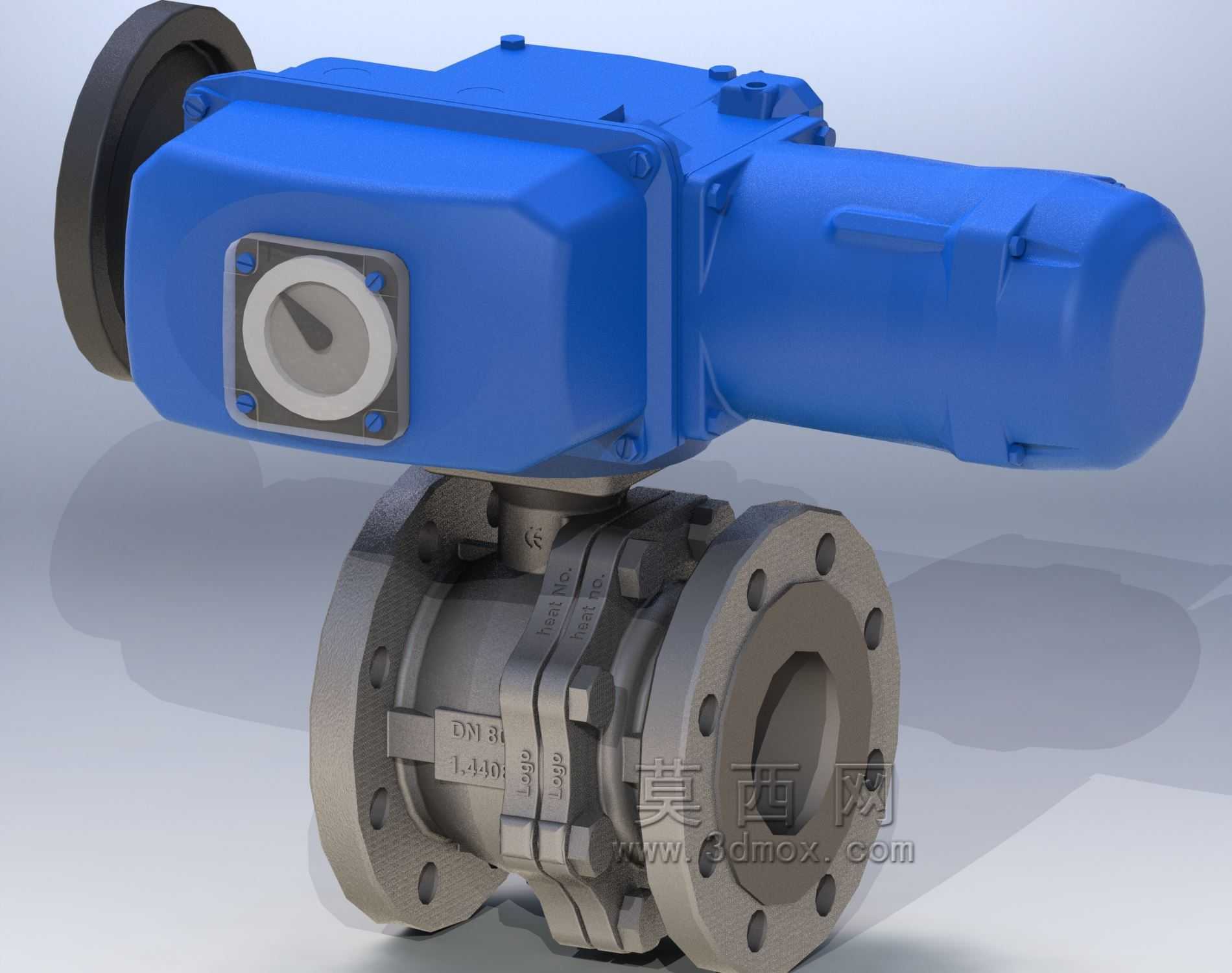

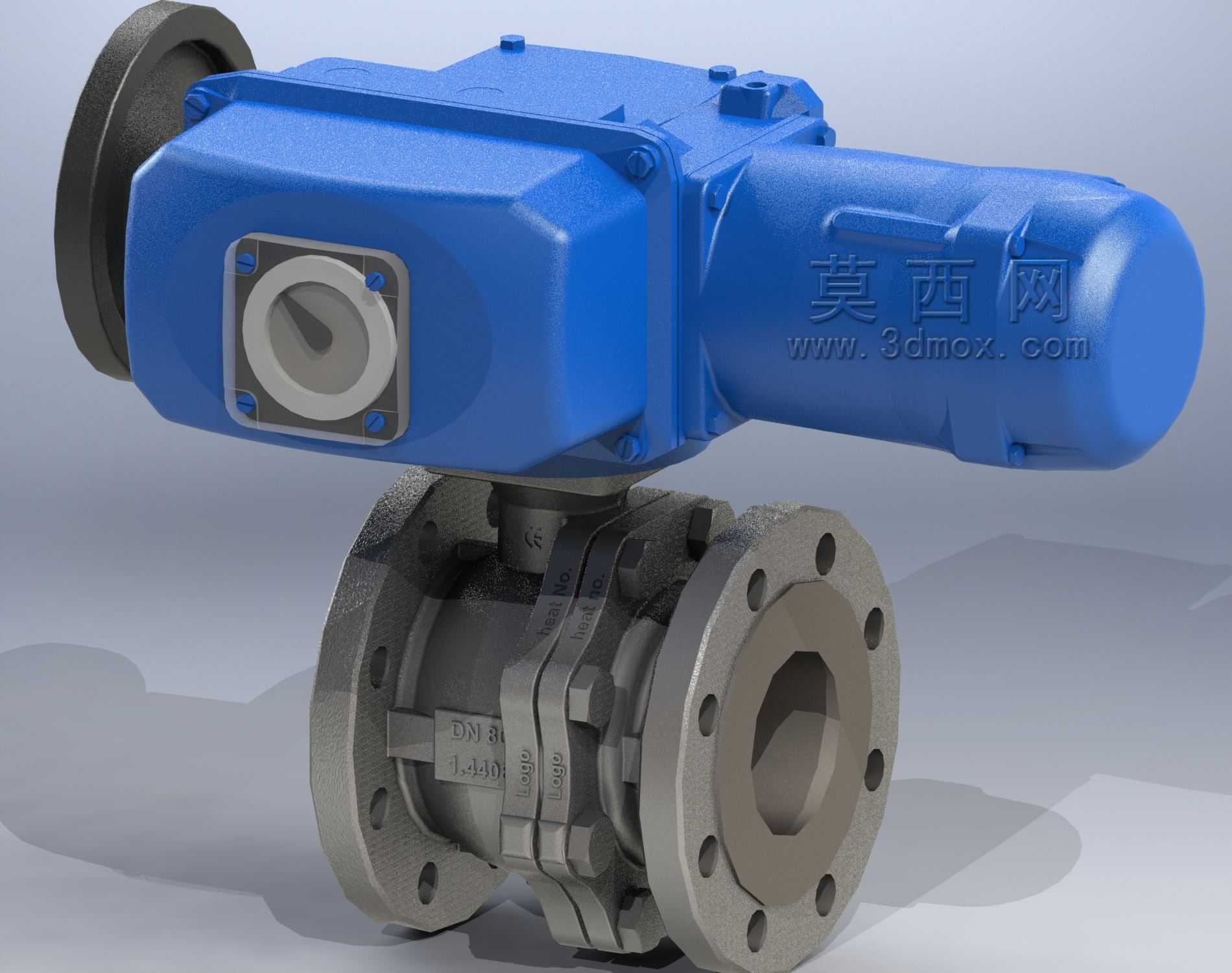

带电动执行机构的不锈钢法兰连接球阀

　　这款带电动执行机构的不锈钢法兰球阀，在化工流体输送、市政给排水、食品制药洁净管路、暖通空调循环水系统中都有广泛适配场景，核心作用是通过电信号驱动实现管路内介质的通断控制，相比手动球阀无需人工近距离操作，可接入PLC控制系统实现远程自动化管控，在易燃易爆、高空架设、介质有毒有害的管路段，能大幅降低现场操作的安全风险，也能提升管路系统的响应效率。

　　从结构设计来看，下部阀体采用两片式不锈钢法兰结构，法兰密封面为常规凸面形式，螺栓孔沿法兰圆周均布，适配同压力等级的标准管路法兰对接，安装时无需额外加工转接件，只要匹配对应公称通径的法兰垫片、螺栓紧固件即可完成装配。阀体流道为全通径设计，介质流经时的压损极小，不容易在阀腔内部残留介质，对于有洁净要求的食品、制药介质输送场景，能减少介质滞留带来的污染风险，也能降低含颗粒介质对阀体内壁的冲刷磨损。球体与阀座的密封采用软质密封搭配金属限位结构，在常规常温工况下能实现零泄漏截断，阀杆部位设置多重填料密封结构，避免介质从阀杆转动间隙处外溢，即使在带压工况下长期动作，也能保持可靠的密封性能。

　　上部搭配的电动执行机构采用一体化外壳设计，防护等级满足户外露天安装的基本要求，外壳做了喷塑处理，具备基础的防腐蚀、防水溅能力，执行机构输出轴与阀杆采用键连接加顶丝固定的方式，传动间隙小，开关位的定位精度高，执行机构侧面设置有手动操作手轮，在现场断电、电控系统故障的应急工况下，可以切换到手动模式完成阀门的开关操作，避免管路失控引发生产事故。执行机构正面的开度指示盘可以直观反馈当前阀门的开关位置，现场巡检人员无需拆解设备就能快速判断阀门工作状态，执行机构的接线腔预留有标准电缆格兰头接口，现场布线时可以直接接入控制电缆，无需额外加工接线配件。

　　从安装边界来看，建模时严格遵循对应公称通径法兰球阀的安装尺寸规范，法兰端距、执行机构总高度、手轮外伸尺寸、接线腔位置都按照实际产品的安装空间要求还原，在做管路三维布局设计时，可以直接调用该模型进行空间干涉检查，提前预判安装时是否会和周边管路、支架、其他设备产生碰撞，也能提前核算阀门安装需要预留的操作空间，比如手动操作手轮的转动空间、执行机构检修时的拆卸空间，避免现场安装时才发现空间不足导致的管路返工。

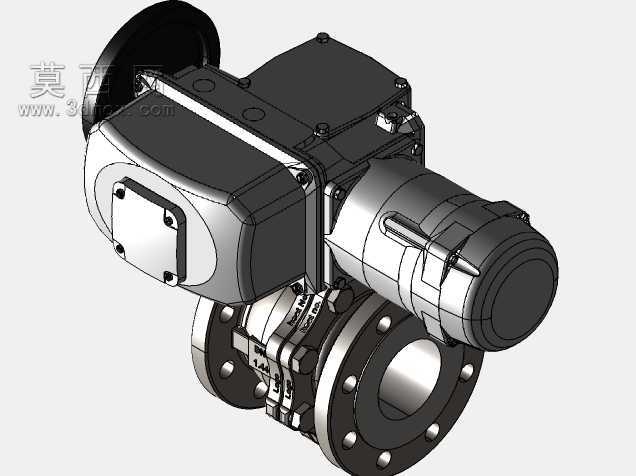

　　设计过程中对各个部件的装配关系做了完整还原，包括阀体连接螺栓、阀座压盖、执行机构与阀体的连接支架、固定螺丝等细节都做了建模还原，不是简化的外观模型，结构设计人员可以直接参考该模型的结构逻辑，进行同类型非标阀门的改型设计，比如更换不同压力等级的法兰尺寸、适配不同电压等级的执行机构、更改阀体材质适配强腐蚀介质时，都可以在该模型基础上调整参数，减少从零开始建模的重复工作量。在做管路系统的BIM设计或者工厂三维布局时，该模型的细节精度也能满足出工程示意图、材料统计的需求，各个部件的材质区分清晰，能快速拆分统计不锈钢材质部件、外购执行机构部件、标准紧固件的用量，提升项目前期的材料核算效率。

　　实际选型应用中，这类电动法兰球阀需要根据管路的公称压力、介质腐蚀性、工作温度范围匹配对应的密封件材质和阀体材质，该模型采用的常规不锈钢阀体适配大多数水、油品、弱腐蚀化工介质的输送场景，如果是强酸、高温工况，只需要调整阀座、密封填料的材质参数即可，整体结构的适配性很强。电动执行机构的输出扭矩留有足够的安全余量，即使在介质压差较大的工况下，也能可靠驱动球体转动完成开关动作，不会出现卡涩、扭矩不足导致的阀门无法到位的问题。
