DN20加长阀杆内螺纹球阀结构设计

项目分类:阀门 发布时间:2021-11-08 ID:369440
  • DN20加长阀杆内螺纹球阀结构设计
  • DN20加长阀杆内螺纹球阀结构设计
  • DN20加长阀杆内螺纹球阀结构设计
  • DN20加长阀杆内螺纹球阀结构设计

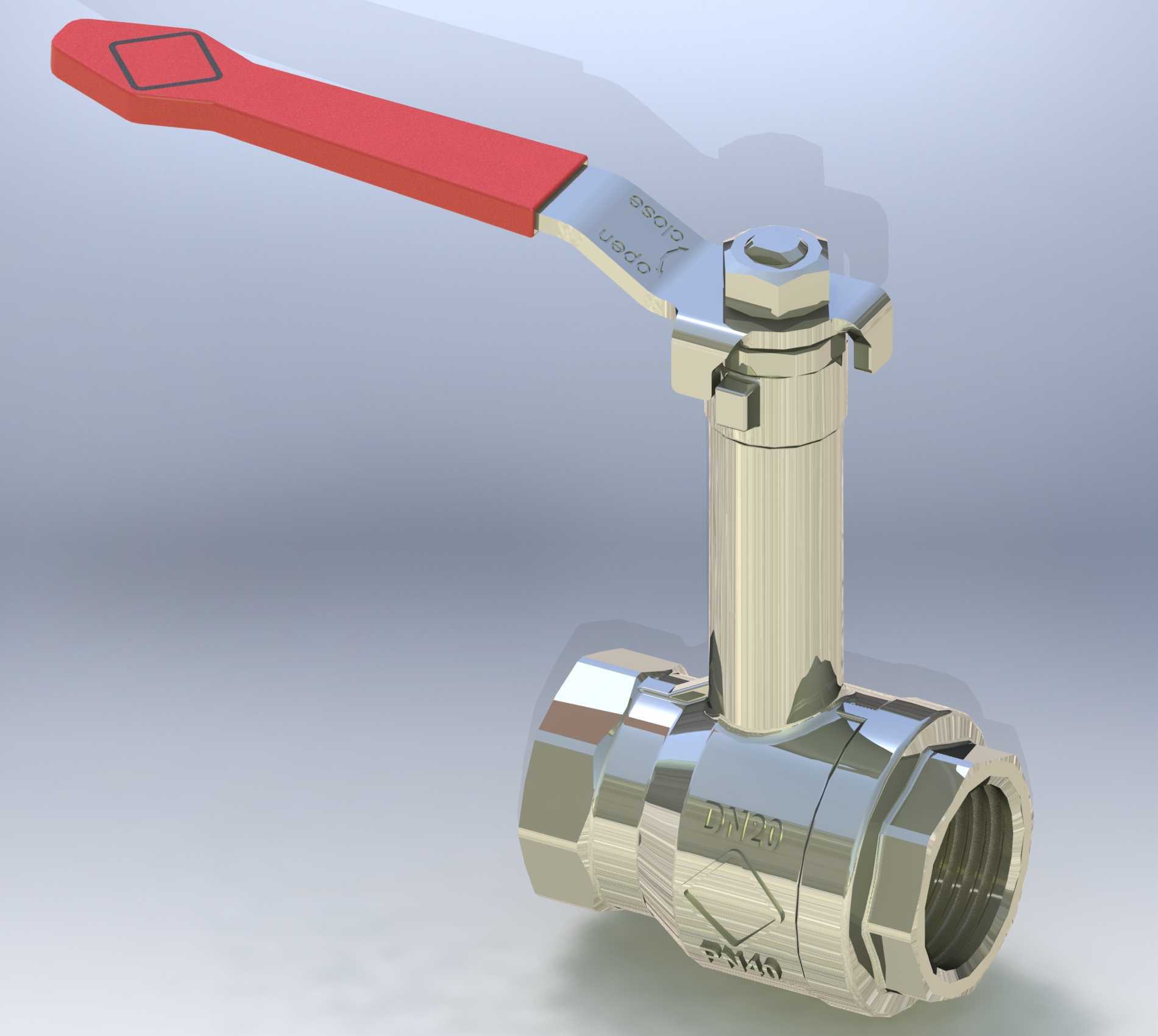

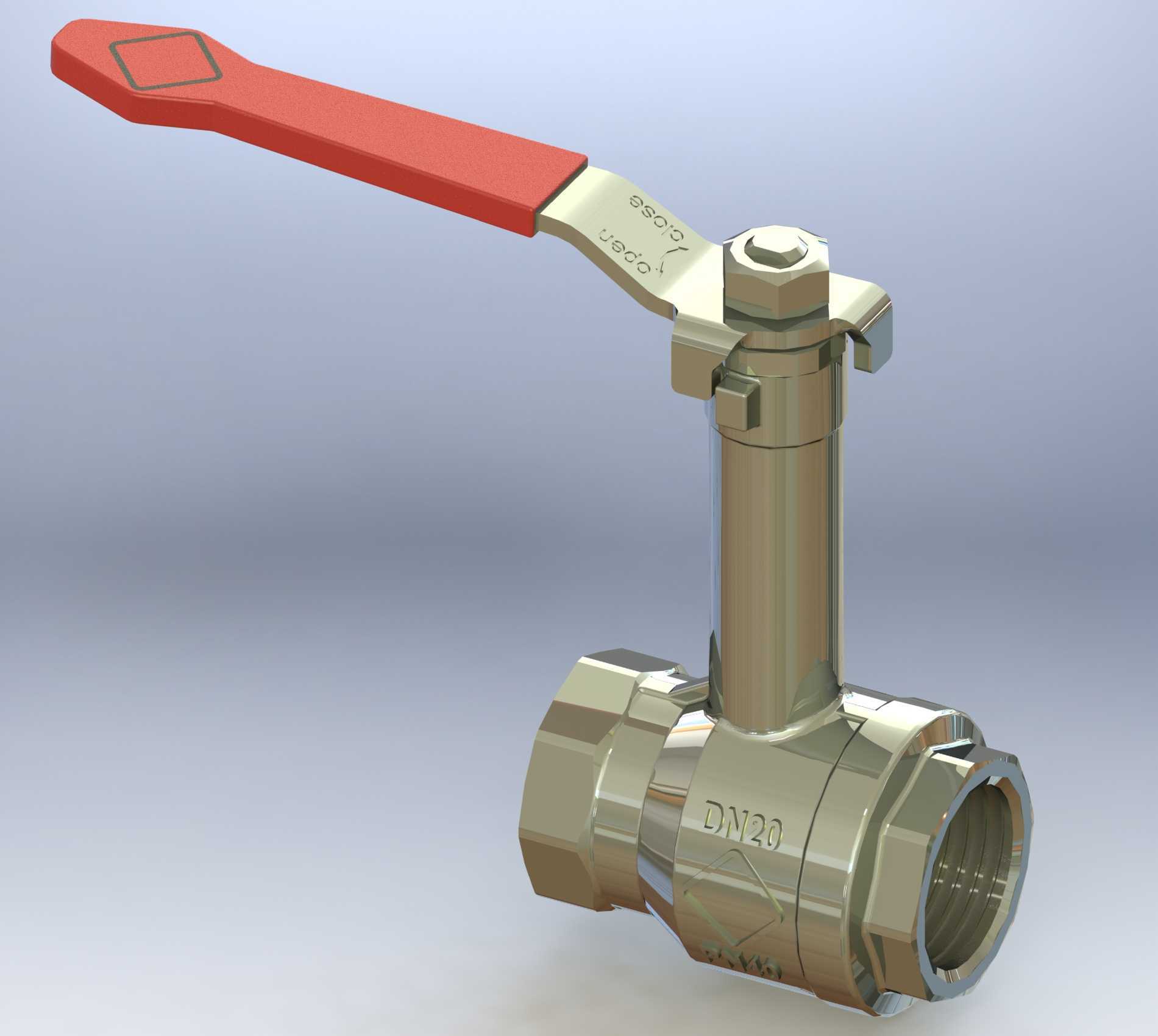

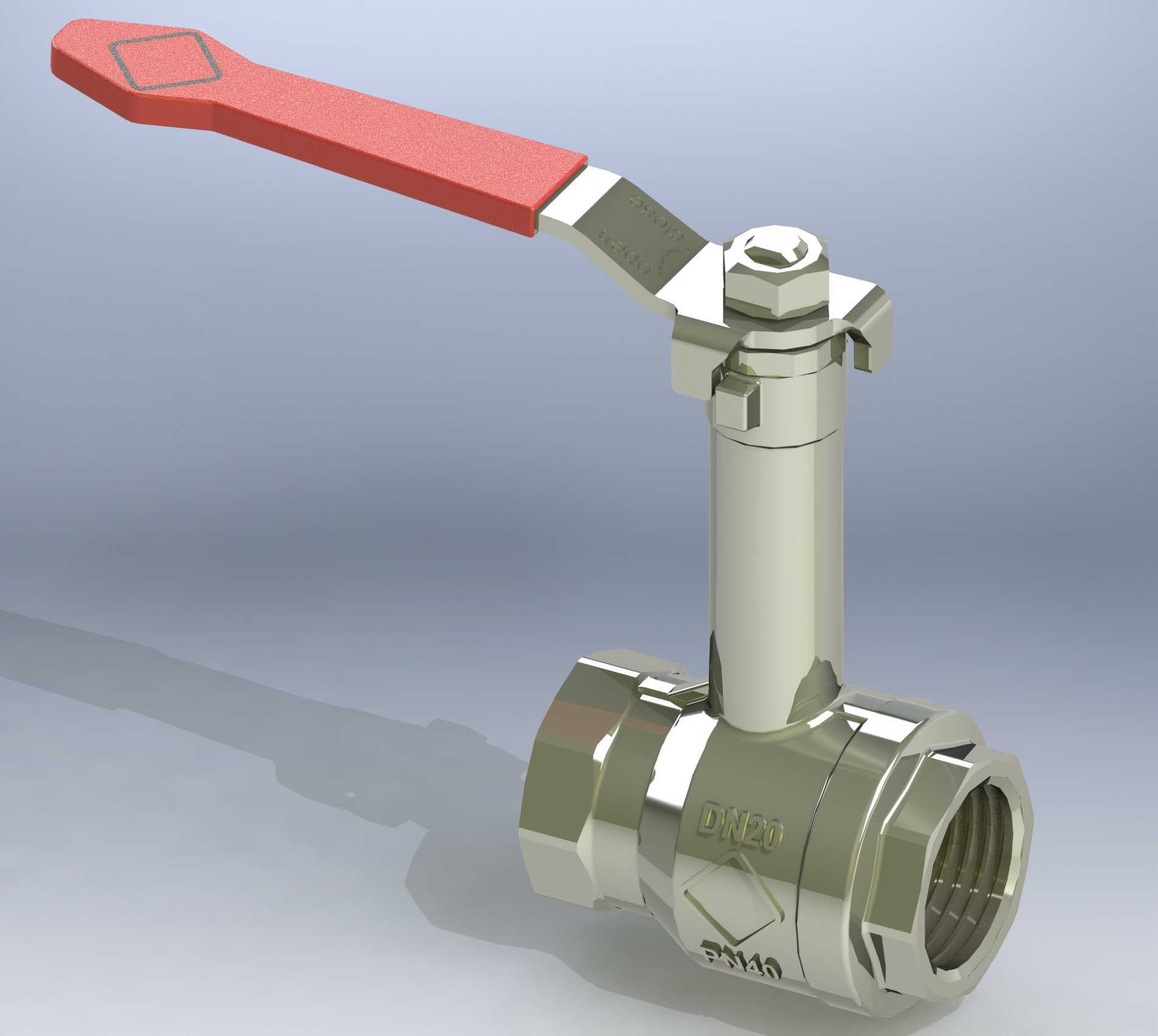

  在化工地埋管路、低温储槽配套管线、保温层包覆的工业输送系统中,常规长度阀杆的球阀往往会因为阀杆操作端被保温层覆盖、或是安装位置处于操作面以下,导致开关操作无法顺利开展,加长阀杆结构的内螺纹球阀正是针对这类场景开发的管路控制元件。这款DN20规格的球阀采用内螺纹连接形式,两端接口适配常规低压流体输送用镀锌焊接钢管、不锈钢无缝钢管的外螺纹端头,安装时无需额外焊接法兰,直接通过管螺纹旋合即可完成管路对接,适合小口径支路、仪表旁通、小型设备进出口的通断控制场景。从结构设计来看,该球阀的核心通断单元采用浮动球结构,球体与阀杆采用扁方嵌合的传动形式,避免开关过程中阀杆与球体出现打滑失效;加长阀杆部分采用一体式锻制不锈钢棒料加工而成,

  阀杆与阀体上盖之间设置多级填料密封结构,通过压盖螺母的预紧力挤压填料,实现阀杆转动过程中的动密封,杜绝管路内流体从阀杆间隙泄漏的风险。阀杆加长段的长度经过工程场景适配,能够覆盖常规50-100mm厚度的管路保温层,或是满足地埋安装时阀杆伸出地面操作面的高度要求,无需额外加装阀杆延长配件,减少了现场改装带来的密封失效隐患。操作手柄采用红色包覆的冲压钢件,手柄与阀杆顶端通过扁方定位配合,手柄上冲压有开关方向标识,操作人员可直观判断阀门的通断状态,手柄长度经过力矩匹配,无需借助额外加力杆即可完成额定压力下的阀门开关操作,避免过度加力导致阀杆弯曲、球体密封面损伤的问题。阀体采用六角外形的锻造成型结构,两端内螺纹的同轴度控制在0.1mm以内,

  安装时可通过普通管钳卡持阀体六角面完成旋合操作,不会损伤阀体的密封配合面。从安装边界来看,该球阀的两端接口中心距、阀杆加长后的总高度、手柄转动所需的操作空间都经过精准校核,安装时只需预留出手柄90度转动的扇形空间即可,无需额外预留过大的操作检修位置,适合空间紧凑的管路排布场景。在实际使用中,这类加长阀杆球阀常被应用于冷库制冷管路、化工园区地埋供水供气管路、带保温层的蒸汽伴热管路、消防系统埋地支路等场景,相比普通球阀,它省去了现场改制阀杆的工序,也避免了改制过程中破坏阀杆表面粗糙度、影响密封性能的问题。球体密封面采用软质密封材料包覆,能够实现低压工况下的零泄漏截断,阀杆的加长段与阀体上盖之间设置有定位轴肩,

  能够承受管路内压带来的阀杆上顶力,避免长期使用后阀杆被压力顶出造成泄漏事故。建模过程中对所有配合面的公差都进行了匹配设定,螺纹部分采用标准管螺纹参数建模,密封槽、填料腔的尺寸都符合通用阀门设计规范,可直接用于同类产品的结构参考、管路排布的干涉校验,也可作为教学案例讲解浮动球阀的结构组成与工作原理。
