带液压补偿结构的中压变量叶片增压泵

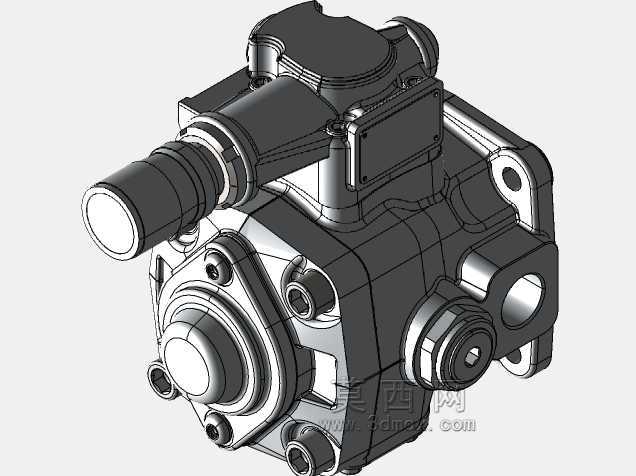

　　在机床液压站、中小型注塑机液压系统、冶金辅助设备的压力供油回路里，这类带液压补偿的中压变量叶片泵是核心动力元件，区别于定量叶片泵的固定排量输出，它能根据系统负载压力自动调整定子与转子的偏心距，在系统达到设定压力后自动降低输出流量，减少溢流损失，相比同功率定量泵能降低三成以上的无功能耗，长时间运行时的油温升幅也更小，适合连续作业的工业液压场景。从结构设计逻辑来看，这款泵的液压补偿模块直接集成在泵体侧端，没有采用外接补偿阀的分体结构，补偿活塞与定子环的驱动端直接刚性连接，省去了中间连杆的传动间隙，压力反馈的响应速度更快，当系统压力超过弹簧预紧设定值时，活塞在油压作用下推动定子偏移，减小偏心距实现流量下调，整个反馈路径没有多余的密封节点，

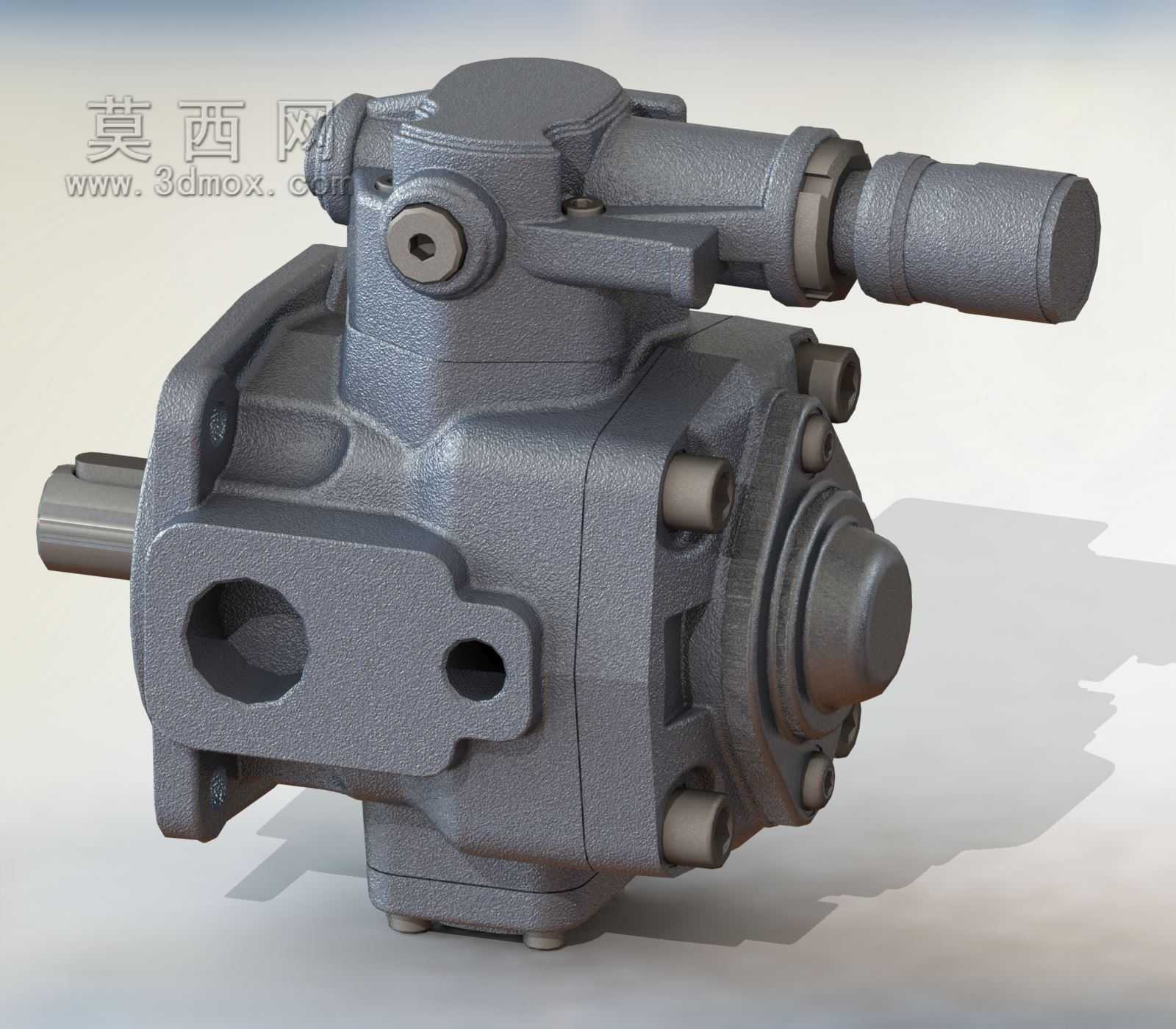

　　能降低长期使用后的内泄漏风险。泵体的安装法兰采用标准的菱形安装脚，两个安装孔的中心距匹配常规中压液压泵的安装尺寸，不需要额外加工过渡连接板就能直接替换同规格的旧款定量叶片泵，轴伸端采用平键连接结构，键槽尺寸符合通用液压泵的轴伸标准，和电机输出端的联轴器可以直接适配，不需要定制非标连接件。进出油口采用侧置式螺纹连接结构，油口的通径尺寸匹配中压工况下的流速要求，避免通径过小造成的吸油空穴或者压油阻力过大问题，泵体的泄油口设置在壳体最上端位置，安装时只要保证泄油口直接连通油箱，就能保证泵体内腔的泄漏油顺利排出，不会出现轴封处憋油漏油的问题。从性能特性来看，这款泵的零流量设定压力可以通过补偿模块的调节螺钉进行微调，

　　调整范围覆盖常用的中压液压系统工作区间，容积效率在额定工况下能保持在较高水平，从测试曲线可以看到，在全压力工作区间内，泵的流量输出线性度较好，噪声水平控制在工业设备允许的范围内，即使在1米距离的测试条件下，全压运行的噪声也不会对车间作业环境造成过度干扰。泄漏流量随压力升高的变化曲线平缓，说明定子、转子、叶片之间的配合间隙设计合理，没有出现高压下内泄漏陡增的问题，能保证高压工况下的容积效率稳定。叶片采用了倾角结构设计，在转子转动时叶片能更顺畅地贴紧定子内表面，减少定子内曲面的磨损，同时降低叶片与定子之间的接触应力，延长泵的使用寿命。泵的内部流道经过圆滑过渡处理，吸油腔的流道截面逐渐扩大，压油腔的流道截面逐渐收缩，

　　能降低油液在流道内的湍流损失，减少油液发热，同时降低流动噪声。在实际选型应用时，这款泵适合用于需要保压工况的液压系统，比如机床的夹紧回路、注塑机的合模回路，在保压阶段泵自动降低到接近零流量输出，不需要靠溢流阀溢流保压，能大幅降低系统发热，减少冷却系统的负荷。安装时需要注意泵的轴与电机轴的同轴度误差控制在允许范围内，避免偏心造成的轴封磨损和轴承额外负载，吸油管路的过滤器通径要足够，避免吸油阻力过大造成气蚀，初次启动时要向泵体内注满液压油，避免干摩擦损坏叶片和定子表面。泵的轴承采用重载深沟球轴承，能承受一定的径向负载，即使是直连安装或者带皮带轮传动的场景，也能保证长期运行的可靠性，补偿模块的弹簧采用刚度匹配的设计，不会出现压力波动时的流量振荡问题，保证系统压力稳定。
