立式多级高性能垂直离心泵结构设计

　　在工业流体输送场景中，这类立式垂直布置的多级离心泵，核心适配对输送压力有稳定要求的工况，常见于高层楼宇供水、工业冷却循环系统、水处理工艺段的增压输送、洁净流体的管网加压环节，相比卧式同参数泵组，其垂直安装的结构形式能大幅缩减占地投影面积，对于安装空间局促的机房、设备集成撬块而言，空间利用率优势十分突出。

　　从实际功能逻辑来看，该泵采用多叶轮串联的结构形式，流体从下部进水口进入泵腔后，依次经过每一级叶轮与导叶的导流增压，每一级叶轮都能为流体提供固定数值的扬程增量，最终从上部出口输出满足压力要求的流体，这种多级结构相比单级离心泵，能在相同叶轮外径的前提下实现更高的输出扬程，避免单级泵为追求高扬程采用大直径叶轮带来的运行振动、轴系挠度超差问题。上部驱动端采用标准立式电机直联结构，电机输出轴与泵轴通过刚性联轴器直连，省去了中间传动环节的功率损耗，传动效率相比带传动、齿轮传动结构有明显提升，同时直联结构也减少了日常运维中对传动件对中调整、易损件更换的工作量。

　　设计过程中，首先要平衡的是轴系的刚性问题，垂直布置的轴系虽然不存在卧式结构中重力带来的轴系绕度问题，但多级叶轮堆叠带来的轴段长度增加，需要合理布置中间支撑轴承的位置，将每一段轴的悬臂长度控制在材料许用挠度范围内，避免高速运行时出现轴系共振、叶轮口环摩擦的问题。泵体的过流段采用不锈钢冲压焊接结构，相比传统铸造流道，冲压成型的流道壁面粗糙度更低，流体在流道内的沿程阻力损失更小，能有效提升泵组的整体运行效率，同时冲压焊接结构的壁厚更均匀，承压能力的一致性更好，不会出现铸造件常见的砂眼、壁厚不均带来的局部承压薄弱问题。进出口法兰的位置设计在泵体下部侧方，这种下进下出的管路连接形式，能让安装时的管路接口全部处于设备下部区域，不需要在泵体上部布置管路，方便后期对上部电机的检修拆卸，不需要拆解管路就能完成电机的更换维护。

　　安装边界方面，底部采用方形安装底板，四个安装孔位对称布置，安装时需要匹配基础的预埋螺栓位置，底板与基础之间需要加装减震垫，阻断泵组运行时的振动向基础传递。设备整体的垂直高度方向，需要预留足够的上部检修空间，满足电机起吊、轴系抽出检修的空间要求，侧方的接线盒位置需要预留接线操作空间，避免与周边管线、墙体出现干涉。泵体的密封结构采用集装式机械密封，安装在泵轴与泵腔的结合位置，相比填料密封，机械密封的泄漏量更小，运行寿命更长，不需要频繁调整填料压盖的压紧力，适合长时间连续运行的工况。

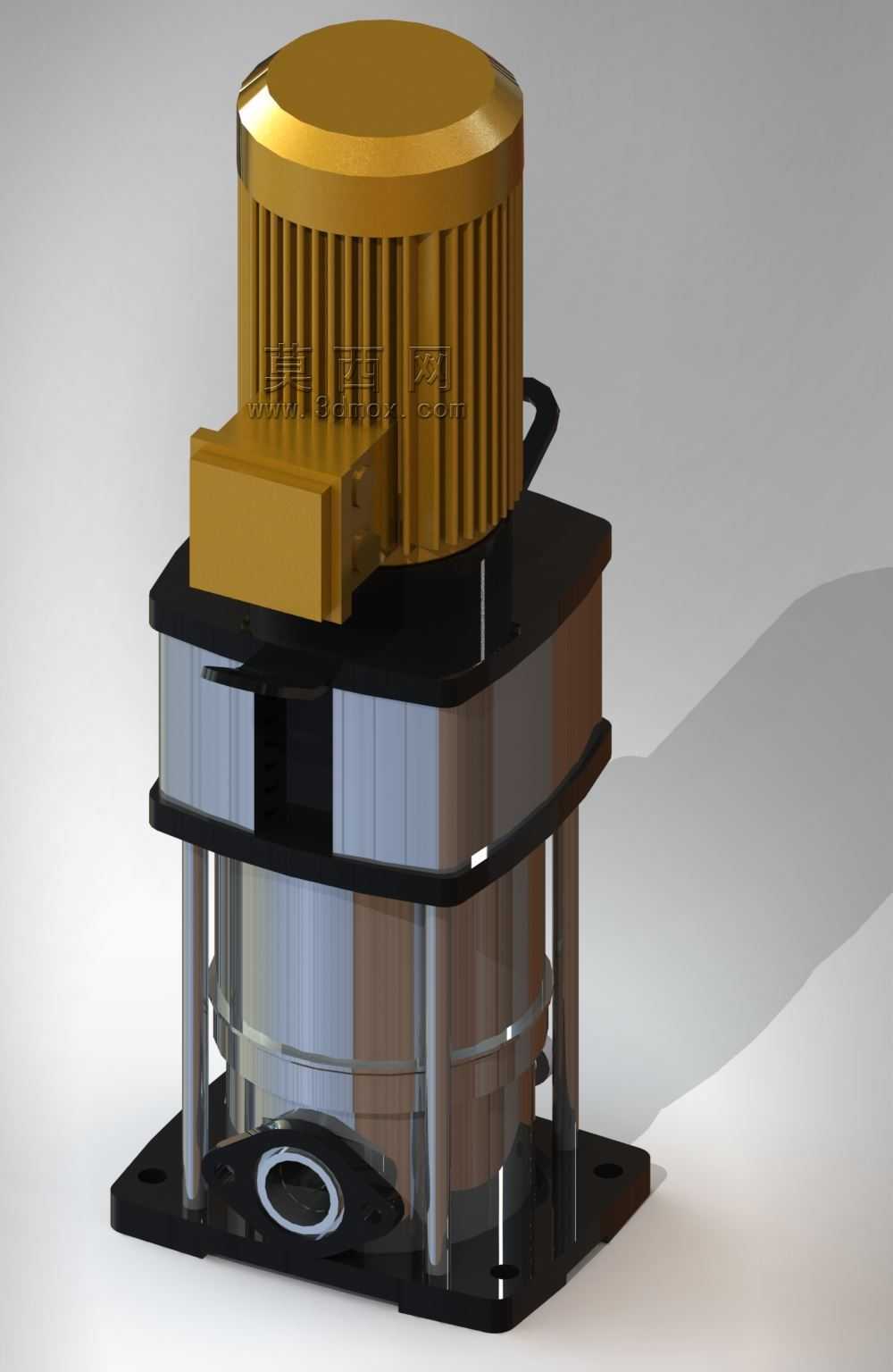

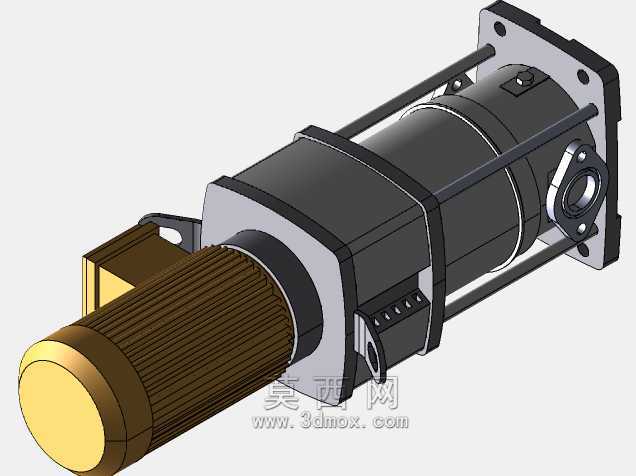

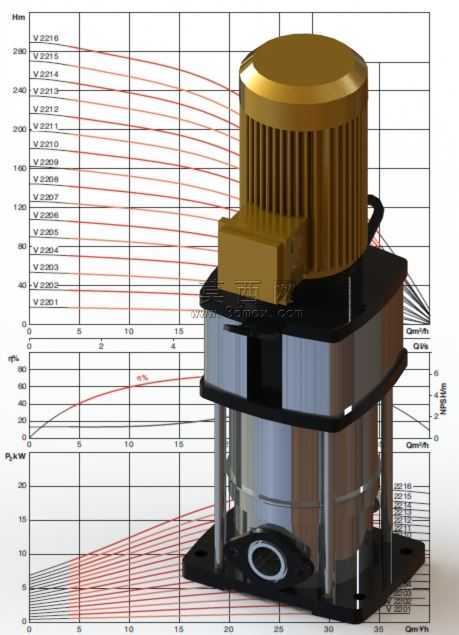

　　从运行特性来看，这类泵的性能曲线平缓，在流量波动的工况下扬程变化幅度小，能为管网提供稳定的压力输出，适配需要恒定压力供水的工艺场景。设计时每一级叶轮的出口角度、导叶的回流角度都经过匹配优化，避免小流量工况下出现泵内回流、气蚀的问题，同时叶轮做了动平衡校正，将剩余不平衡量控制在G2.5等级以内，保证高速运行时的振动值在标准允许范围内。泵体的承压外壳采用分段式拉杆锁紧结构，每一段泵壳之间通过密封胶圈实现静密封，拉杆均匀布置在泵壳外围，锁紧时对称拧紧保证每根拉杆的预紧力一致，避免出现偏压导致的密封泄漏问题。

　　在实际选型适配时，这类垂直多级泵可以根据需要的扬程参数灵活选配叶轮级数，不需要重新设计泵体的外部安装尺寸，同一种安装底座可以适配不同级数的泵芯，对于设备集成商而言，能减少安装基础的设计种类，降低项目的非标设计工作量。下部进水口的位置设计有排气螺塞，首次启动前可以通过该螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常吸液，出口位置预留了压力检测接口，可以直接安装压力表实时监测泵的出口压力，判断泵组的运行状态。
