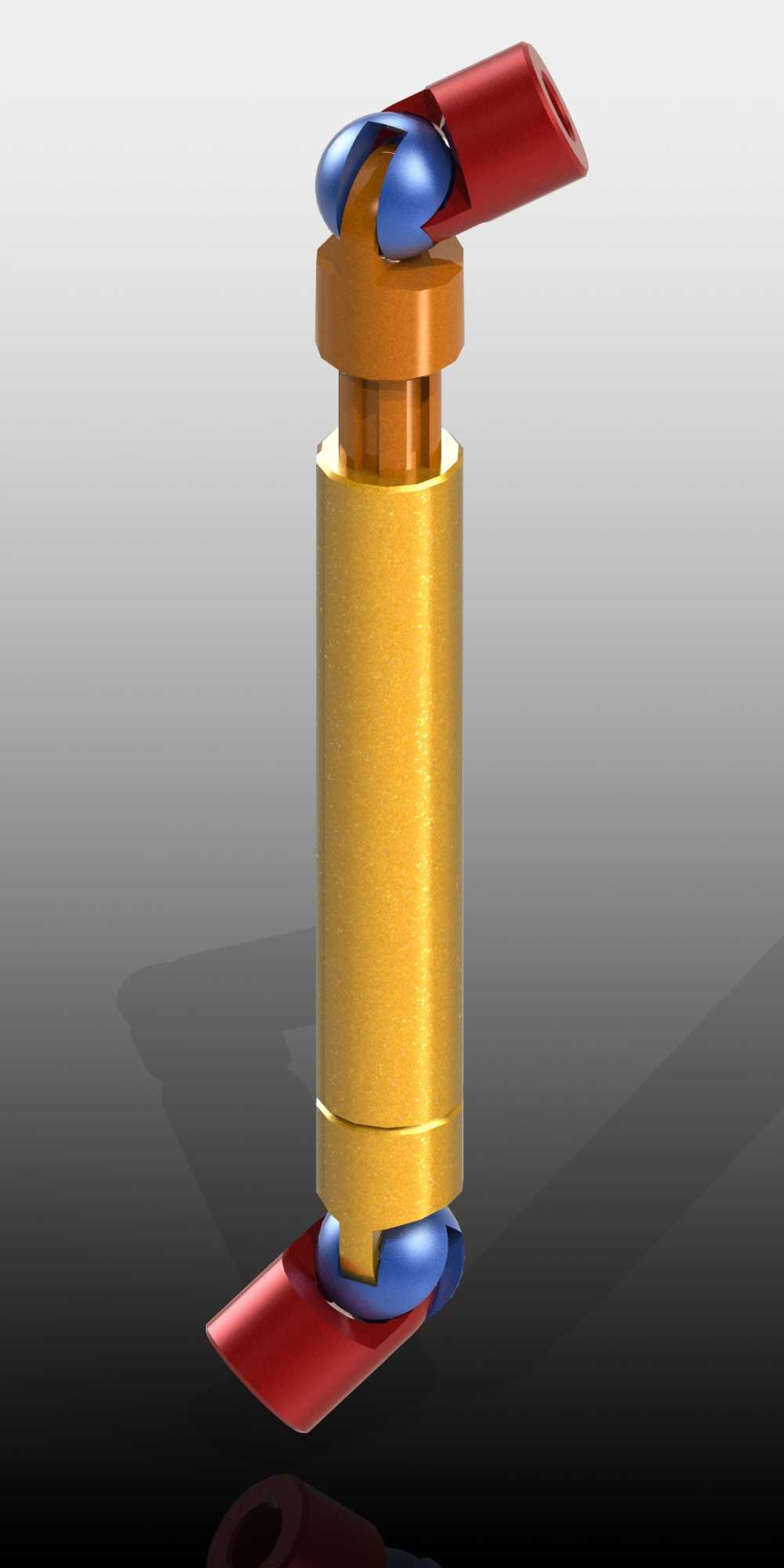

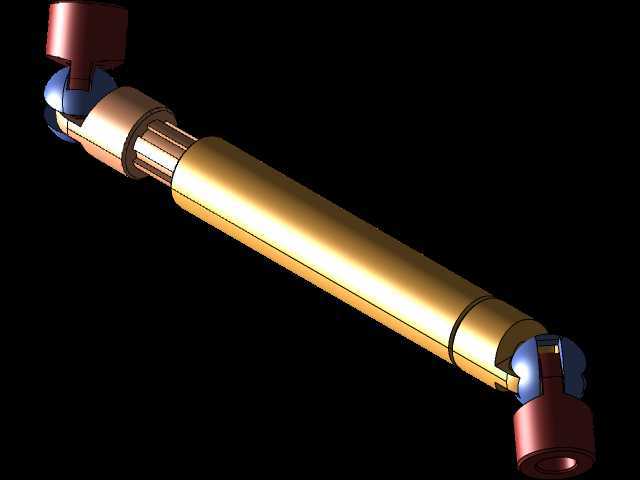

可拆卸球头式可抽拉万向节结构

　　在轻工输送、小型农机改型、非标自动化工位转序这类对传动转速要求不高、但存在轴系夹角偏移的工况里，这类带可拆卸球头的可抽出式万向节，是很多结构工程师做轴系对接时会优先考虑的传动件。不同于高速传动用的精密等速万向节，这类结构从设计之初就瞄准了1000rpm以下的低速传动场景，最大允许两轴的工作夹角达到35°，足够覆盖多数现场安装时出现的轴系不对中、机架焊接变形带来的角度偏差，不需要额外做复杂的轴系校准工装，能大幅降低现场装配的调整难度。

　　从结构设计逻辑来看，两端的球头采用可拆卸式结构，并非一体式锻造加工，核心是为了兼顾安装便利性与后期维护成本。球头与中间杆体的配合面做了硬化处理，接触区域采用圆弧面贴合，传动过程中接触面的应力会均匀分散，不会出现局部应力集中导致的早期磨损。中间的杆体采用可抽出式的滑移结构，预留了足够的轴向滑移行程，在设备运行过程中如果出现轴系的轴向窜动，或是安装时两轴的轴向间距存在一定误差，这个滑移段可以自动补偿位移量，不需要额外加装伸缩套结构，也避免了刚性连接下轴向力直接作用在轴承端导致的轴承损坏。

　　实际选型安装时需要注意几个边界尺寸：两端球头的连接端采用内孔配合结构，适配的轴径需要与球头内孔做过渡配合，配合长度不小于球头外径的1.2倍，保证传动时的扭矩传递足够可靠，不会出现打滑或连接松脱。中间杆体的外径根据传递扭矩的大小做匹配，常规工况下杆体的抗扭安全系数不低于3，应对低速工况下的瞬时冲击载荷足够。整体安装时，两端的铰接点转动中心需要尽可能保证在同一平面内，虽然允许35°的大夹角，但长期在最大夹角工况下运行时，球头的磨损速度会加快，建议日常运行时的工作夹角控制在20°以内，能有效延长部件的使用寿命。

　　这类万向节的实际用途非常广泛，在小型食品输送线的动力对接工位，经常会遇到机架分段制作后对接存在角度偏差的问题，用这类万向节做过渡传动，不需要重新调整机架的安装位置，就能快速完成动力传递；在小型农机的改装场景里，比如手扶机具的动力输出轴与作业端的连接，田间作业时地面起伏会带动作业端不断偏移角度，这类可抽拉的万向节能灵活适应角度与轴向位置的变化，不会因为位置偏移出现卡滞；在非标自动化设备的上下料工位，摆动工位的动力轴与驱动端经常存在空间夹角，这类可拆卸球头的结构安装时不需要将整个轴系拆解，只需要拆开两端的球头连接就能完成部件更换，后期维护时不需要挪动两端的驱动与执行部件，大幅缩短了设备的停机维护时间。

　　设计建模时，球头的球面配合公差需要严格控制，间隙过大会导致传动过程中出现空程，传动精度不足，间隙过小则会导致转动卡滞，甚至在受热膨胀后出现抱死的情况。中间滑移段的配合采用间隙配合，表面做防锈处理，避免长期在多尘工况下运行出现锈死导致无法滑移的问题。两端的连接紧固件需要加装防松垫片，因为低速传动时经常会伴随瞬时的冲击载荷，紧固件松脱会直接导致传动失效。整体结构没有复杂的异形曲面，加工难度低，常规的机加工设备就能完成全部零件的制作，不需要专用的锻造或压铸模具，非常适合小批量非标设备的定制化使用场景，也方便维修时现场加工替换零件，不需要等待专用配件的供货周期。
