双链轮滚子链机械动力传输结构

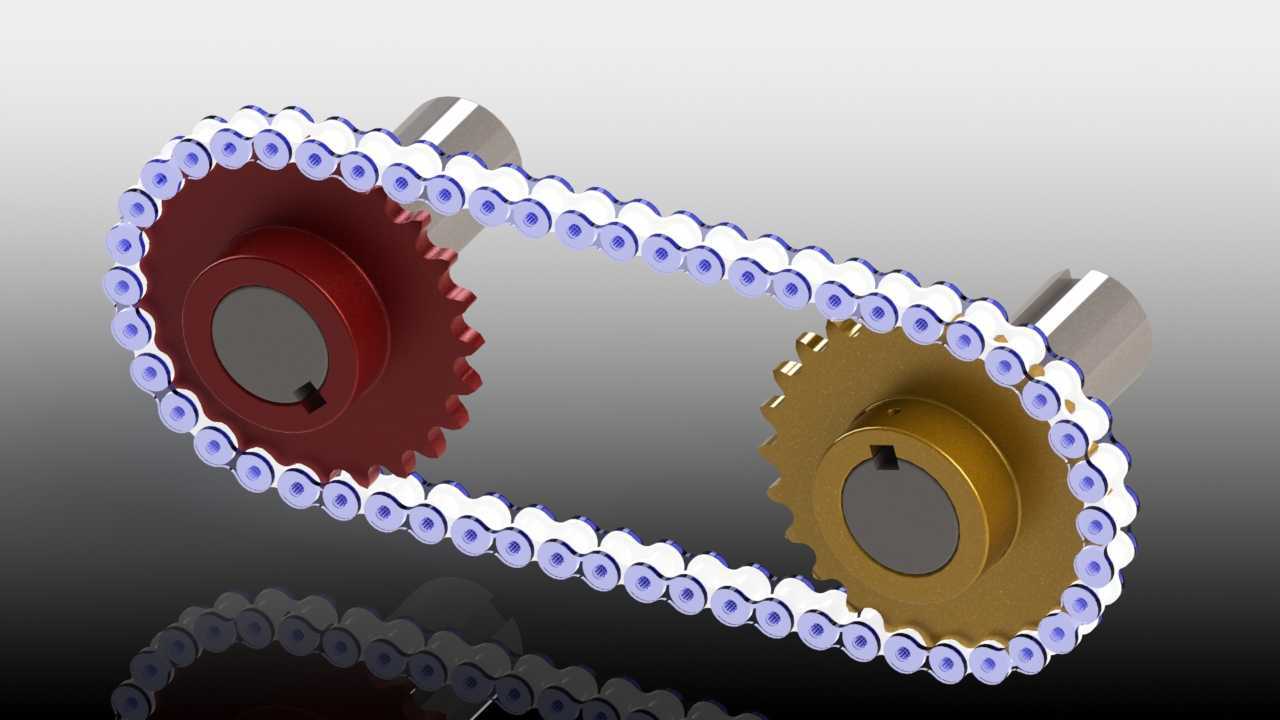

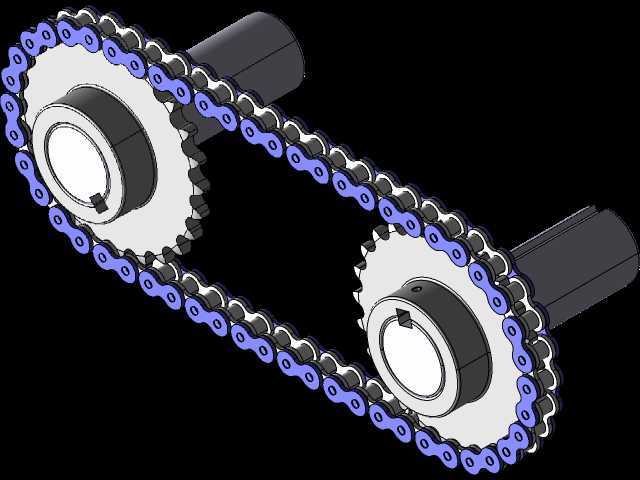

　　这套链传动结构是机械动力传递场景中极为常见的刚性啮合传动方案，区别于带传动的摩擦传力特性，其不存在弹性滑动与打滑问题，能在多粉尘、高湿度、温差波动大的恶劣工况下维持稳定的平均传动比，适合布置在两传动轴中心距较大、不适合采用齿轮传动的设备布局中，常见于农业收获机械、轻工输送线、摩托车动力总成、小型机床进给机构等设备的动力传递环节。从结构组成来看，整套传动副包含两个不同齿数的链轮与闭合环绕的滚子链，大齿数链轮作为从动轮布置在左侧，小齿数链轮作为主动轮布置在右侧，传动比由两轮齿数比值确定，可根据实际输出转速需求调整齿数匹配关系。链轮采用齿形圆弧过渡设计，齿沟曲面与滚子外圆的啮合间隙经过合理匹配，能避免链节啮入啮出时的刚性卡滞，

　　降低传动过程中的冲击载荷与多边形效应带来的振动；链轮轮毂位置设计有标准键槽，可通过平键与传动轴实现周向固定，传递额定扭矩，轮毂轴向长度预留了足够的轴承安装与轴端挡圈固定空间，能避免传动过程中链轮发生轴向窜动。滚子链采用内外链板交替铰接的结构，外链板与销轴过盈配合，内链板与套筒过盈配合，滚子与套筒之间为间隙配合，啮入链轮齿槽时滚子可沿齿面自由滚动，有效降低齿面与链节之间的摩擦磨损；链节铰接处的间隙预留了充足的润滑脂存储空间，日常维护时可通过加注润滑脂降低铰接副的磨损速率，延长整套传动结构的使用寿命。从安装边界来看，设计时需要严格控制两传动轴的平行度误差，若平行度超差会导致链条在运行过程中出现偏磨、脱链问题；

　　两轴的中心距需要匹配链条总节距，同时预留0.02-0.04倍中心距的张紧调节余量，避免链条过松导致运转时抖动跳齿，或过紧加剧链节与链轮的磨损。链轮的齿顶圆、齿根圆尺寸与链条节距、滚子外径严格匹配，建模时齿形参数符合通用链传动设计规范，可直接用于常规工况下的传动结构选型参考，也可作为设备改造时的链传动布局校核依据。在实际应用中，这类链传动结构可传递的功率范围覆盖数千瓦到数十千瓦，传动效率可达0.95以上，相比齿轮传动其安装精度要求更低，中心距适应范围更广，后期维护更换成本更低，仅需定期检查链条张紧度、磨损伸长量，当链节伸长量超过原长度3%时及时更换链条即可维持正常传动。设计过程中针对链轮的受力薄弱位置，也就是齿根与轮毂连接的辐板区域，

　　做了合理的厚度过渡，避免应力集中导致的轮齿断裂问题；链板采用对称的8字形截面设计，在保证链板抗拉强度的前提下，尽可能降低链节自身重量，减少高速运转时的惯性冲击。整套结构的三维建模完全遵循实际加工装配逻辑，各零部件之间的装配间隙符合工程实际，不存在干涉问题，可直接导入装配体中用于整机的布局仿真、运动干涉校核，也可作为传动机构教学演示的直观模型，帮助设计人员理解链传动的啮合原理与运动特性。在设备选型匹配时，可根据传递的额定扭矩、输入转速、工作环境的冲击载荷系数，调整链轮的材质、热处理工艺以及链条的抗拉强度等级，比如重载工况下可选用经过淬火处理的40Cr材质链轮搭配高强度合金钢链条，轻载输送场景下可选用普通45号钢链轮搭配标准滚子链，在满足使用性能的前提下控制制造成本。
