在各类工业传动系统的轴系布局中,两轴对中偏差的补偿、传动过程中的冲击载荷缓冲,是直接影响整套设备运行稳定性与易损件寿命的核心环节,这类带中间弹性体的法兰式联轴器,正是针对中低速重载传动场景的轴系连接需求设计的。从实际应用场景来看,这类联轴器常被用在冶金输送线的辊道传动、矿山破碎设备的电机与减速机连接、风机水泵类负载的动力输出端,这些场景普遍存在启动瞬时扭矩冲击、运行中负载波动大、安装阶段两轴难以实现绝对对中的问题,普通刚性联轴器在这类工况下很容易出现螺栓剪断、轴端疲劳断裂的问题,而带弹性缓冲结构的联轴器刚好能弥补这一缺陷。

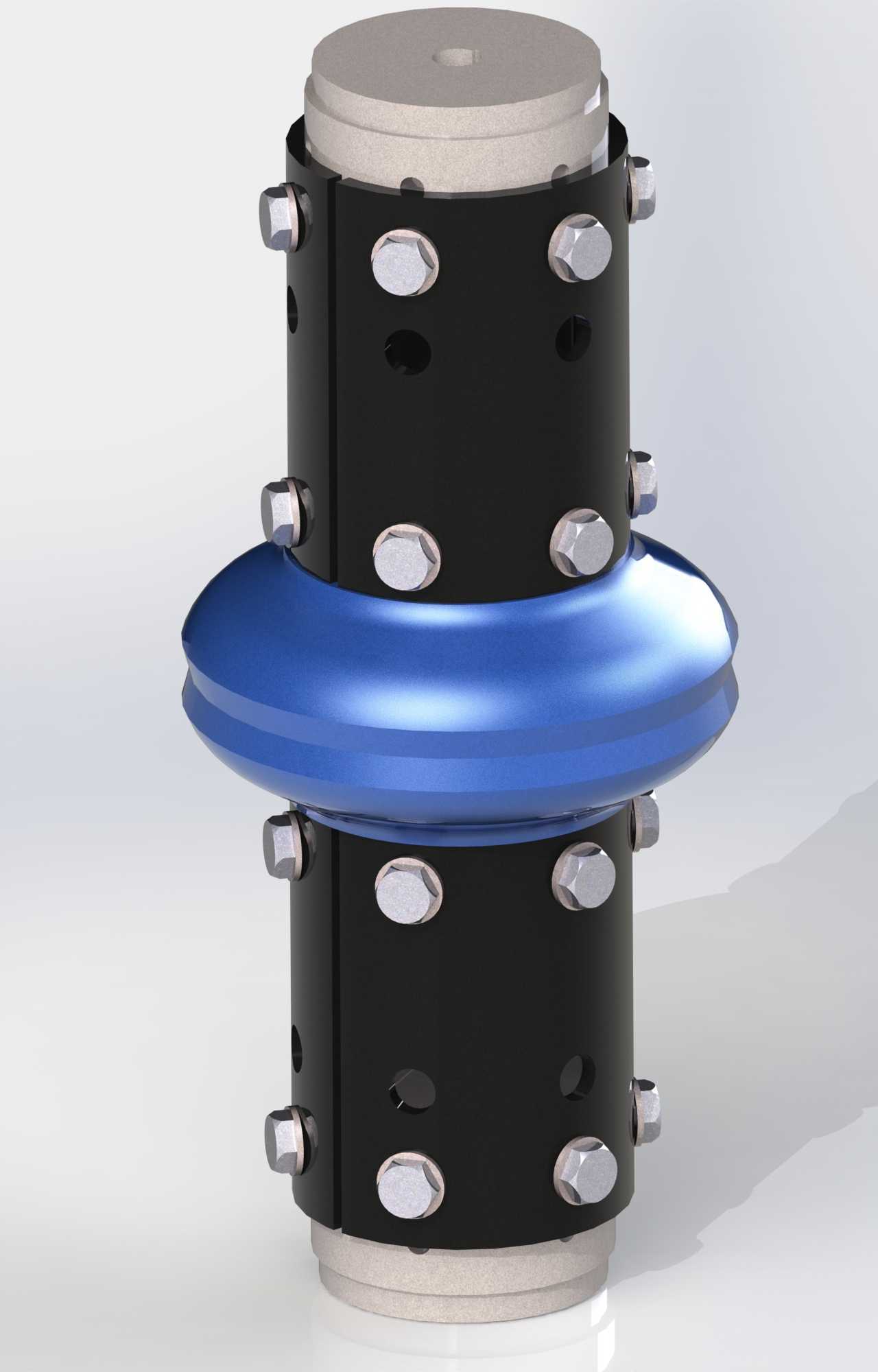

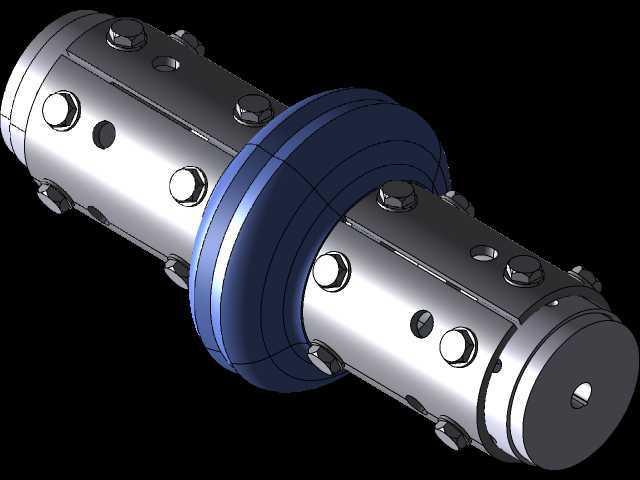

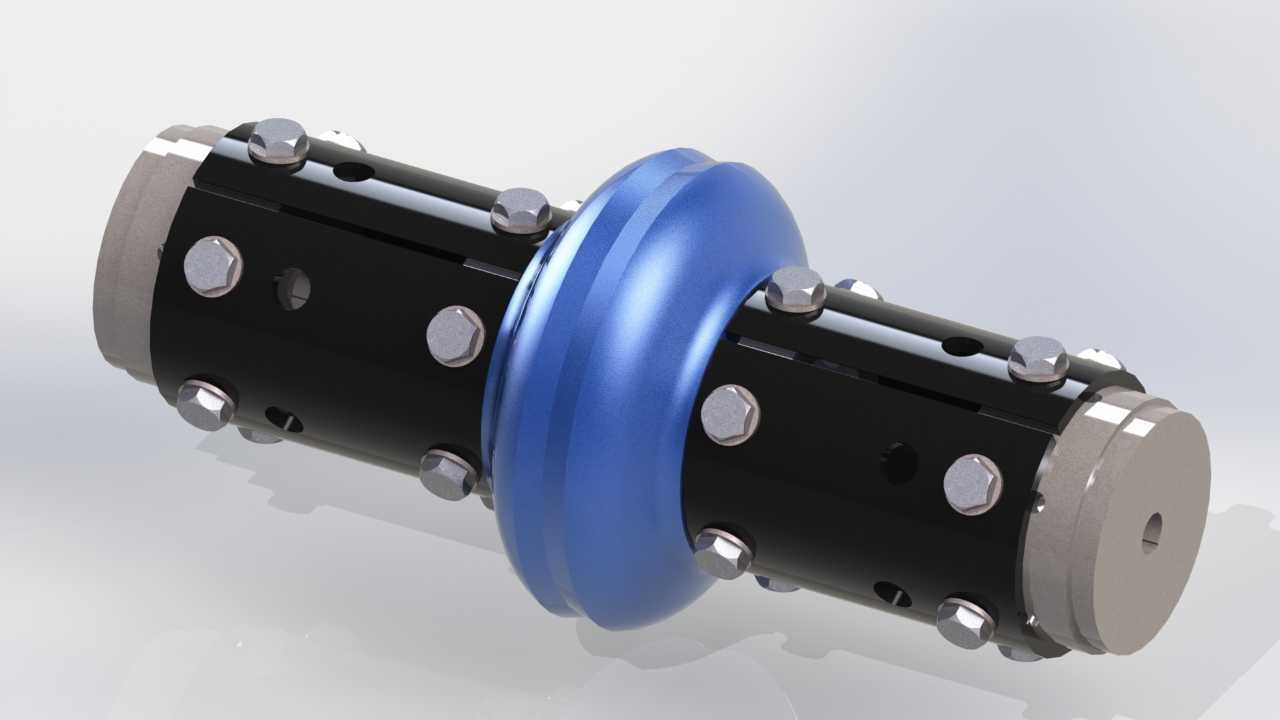

从结构功能特性来看,该联轴器采用对称式双法兰夹壳结构,两端的夹壳本体通过周向均匀布置的内六角螺栓实现对轴的抱紧固定,夹壳内孔与轴的配合面可根据实际需求加工成光面抱紧或者键槽配合形式,适配不同扭矩等级的传动需求。中间的蓝色弹性环是整个部件的核心功能件,采用耐油耐磨的聚氨酯类弹性材质加工,既可以通过自身的弹性变形补偿两轴之间的径向偏移、角向偏差以及少量轴向窜动,又能在传动过程中吸收负载突变产生的冲击振动,避免冲击载荷直接传递到电机或者被驱动设备的轴承端,有效降低轴系的疲劳损伤概率。夹壳本体上预留的多个通孔,一方面是为了减轻整体自重,降低高速旋转时的不平衡量,另一方面也方便安装时的对位操作,部分孔位还可作为拆卸时的顶丝孔使用,降低现场维护的拆装难度。
从设计思路层面拆解,整个结构采用完全对称的布局形式,两端夹壳的尺寸、螺栓孔分布完全一致,这样的设计一方面可以降低加工时的工装夹具种类,减少生产环节的换型成本,另一方面对称结构的动平衡性能更好,在额定转速范围内运行时不会产生额外的偏载力矩。周向螺栓的排布经过扭矩校核,螺栓数量与规格根据额定传递扭矩匹配,确保在最大冲击扭矩下螺栓不会发生剪切失效,同时螺栓的预紧力经过计算,既能保证夹壳对轴的抱紧力足够传递额定扭矩,又不会因为预紧力过大导致夹壳本体出现变形开裂。中间弹性环的两侧与两端夹壳的定位止口采用过渡配合,安装时可以快速实现同轴定位,不需要额外的找正工装,弹性环的厚度根据所需补偿的偏移量设计,厚度越大可补偿的角向与径向偏移量越大,但对应的扭转刚度会相应降低,设计时需要根据实际工况的冲击大小、对中精度情况做平衡选型。
从安装边界与尺寸适配角度来说,这类联轴器的轴向总长度需要根据现场轴系的预留安装空间确定,两端夹壳的内孔直径可根据所连接的轴径做适配加工,夹壳的外径尺寸受安装空间的径向边界限制,需要确保联轴器旋转时与周边的防护罩、机架结构保留足够的安全间隙。安装时需要先将两端夹壳分别预装在电机轴与被驱动设备轴上,调整好两轴的初步对中后,再将中间弹性环卡入两端的止口位置,最后按照对角顺序逐步拧紧周向的抱紧螺栓,避免单侧螺栓预紧力过大导致夹壳偏斜。日常维护过程中,只需要定期检查弹性环的老化磨损情况、螺栓的预紧力是否达标即可,不需要做复杂的润滑保养,相比齿式联轴器维护成本更低。在三维建模过程中,这类结构需要重点关注弹性环与金属夹壳的配合公差、螺栓孔的位置度要求,确保加工后各零件可以顺利装配,同时要对整体结构做动平衡模拟,避免因为质量分布不均导致运行时产生额外振动。
