在各类工业传动系统的布局中,两轴对中误差补偿、冲击载荷缓冲一直是传动链路设计里绕不开的核心问题,这类带弹性缓冲结构的法兰式联轴节,正是针对这类工况开发的核心传动连接件。从实际应用场景来看,这类联轴节广泛覆盖中小功率传动场景,从常规的输送带驱动单元、中小型泵组传动端,到轻工机械的动力输出衔接、风机类设备的电机与叶轮连接,甚至部分试验台架的动力传递链路,都能见到这类结构的身影——它不需要像刚性联轴节那样要求极高的安装对中精度,又能在传动过程中吸收启动瞬间的扭矩冲击,避免刚性碰撞对电机轴、被驱动轴的轴承造成额外损伤。

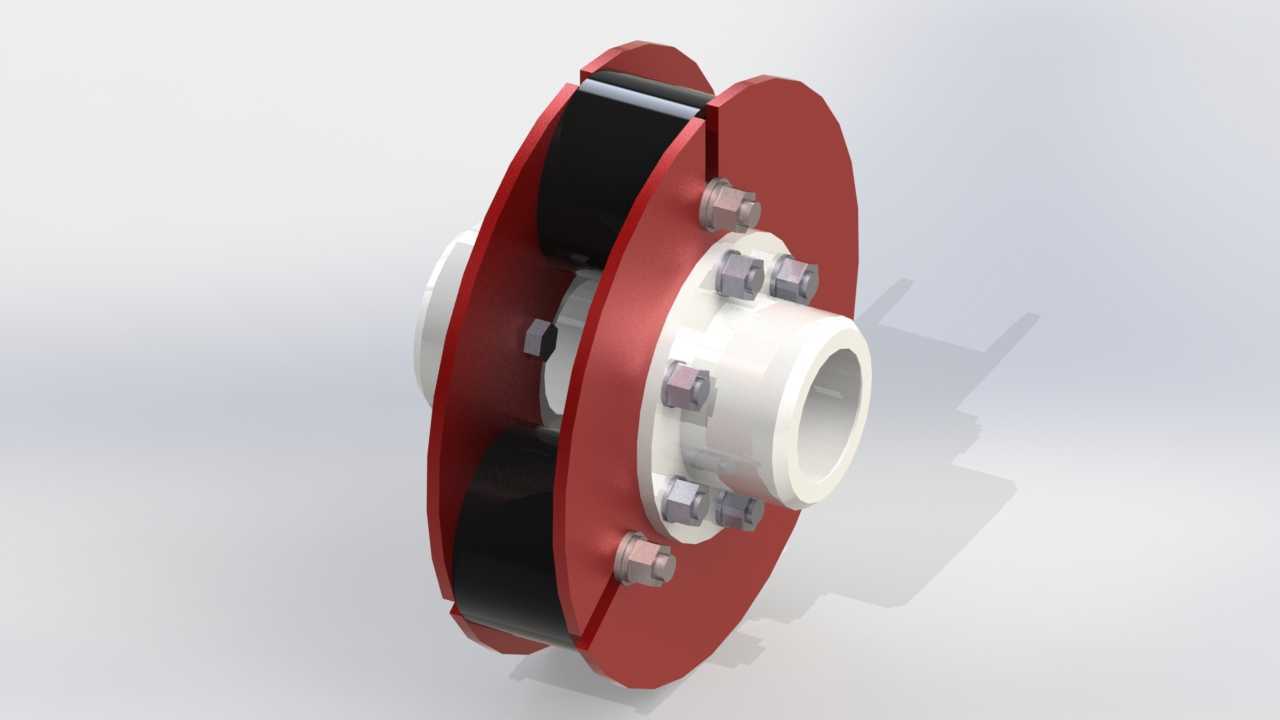

从结构功能特性来看,这款联轴节采用对称双法兰盘夹装弹性体的结构设计,两侧的金属法兰盘分别通过轴孔与键槽和主动轴、从动轴配合,法兰盘外缘通过周向均布的紧固件完成锁紧,中间夹装的高阻尼弹性块承担着核心的缓冲与误差补偿作用。实际运行过程中,主动侧法兰转动时,扭矩通过周向紧固件传递给弹性块,再通过弹性块将扭矩传递到从动侧法兰,弹性块的形变可以补偿两轴之间的径向偏移、角度偏移以及少量轴向窜动,这种补偿能力可以大幅降低安装阶段的对中工作量,也能抵消设备运行过程中因为机架形变、轴承磨损带来的轴系错位问题,避免轴系因为附加弯矩出现疲劳断裂。
从设计思路层面拆解,这款联轴节的结构做了非常务实的工程化考量:法兰盘采用盘式结构,轴孔部分做了加厚的轮毂设计,保证轴配合段有足够的接触长度,避免轴孔配合出现应力集中;周向的紧固件采用六角头螺栓配合防松垫圈的组合,沿法兰圆周均匀排布,保证弹性块受到的压紧力周向均匀,不会出现局部压合过紧导致弹性块提前老化、或者局部压合不足导致传动打滑的问题;中间的弹性块采用分体式弧形块设计,而非整体式环形结构,这种设计一方面降低了弹性块的加工难度,另一方面在后期维护时,不需要完全拆开两侧的轴系连接,只需要松开周向螺栓就能更换磨损老化的弹性块,大幅降低现场维护的工作量。
关于安装边界与尺寸适配,这类联轴节的安装尺寸有明确的工程适配逻辑:两侧轴孔的直径公差按照过渡配合设计,适配常规的圆柱形轴伸,键槽尺寸符合通用传动件的标准规格,不需要对配套轴做额外的定制加工;法兰盘的外径尺寸根据传递扭矩的大小做梯度设计,保证在额定扭矩范围内,法兰盘本身的结构强度有足够的安全余量,不会出现法兰盘变形或者断裂的问题;安装时的轴向预留尺寸只需要覆盖法兰盘厚度加上弹性块的压缩余量即可,不需要额外预留过大的轴向空间,适合安装空间比较紧凑的传动场景;周向螺栓的锁紧力矩有明确的要求,既要保证弹性块有足够的预紧力避免传动打滑,又不能压溃弹性块导致其失去缓冲能力,安装时需要按照对角顺序逐步拧紧螺栓,保证法兰盘端面平行度偏差控制在允许范围内。
在实际选型应用中,这类联轴节不适合传递超大扭矩的重载工况,也不适合高温、有腐蚀性介质的环境——因为中间的弹性块多为高分子复合材料,高温环境下会加速材料老化,腐蚀性介质会侵蚀弹性块导致其性能下降,但在常规的室温、无强腐蚀的工业环境下,这类联轴节的可靠性远高于简易的套柱销联轴器,缓冲减震的效果也更优,尤其是在频繁正反转、启动冲击较大的工况下,弹性块可以有效吸收冲击能量,降低整个传动链路的振动与噪音,延长后端设备轴承、齿轮等部件的使用寿命。很多现场运维的反馈显示,在替换了原有的刚性联轴节之后,轴系的轴承更换周期能延长近一倍,设备运行的振动值也有明显下降,这正是这类弹性联轴节的核心价值所在。
