夹紧式十字滑块弹性联轴器结构设计

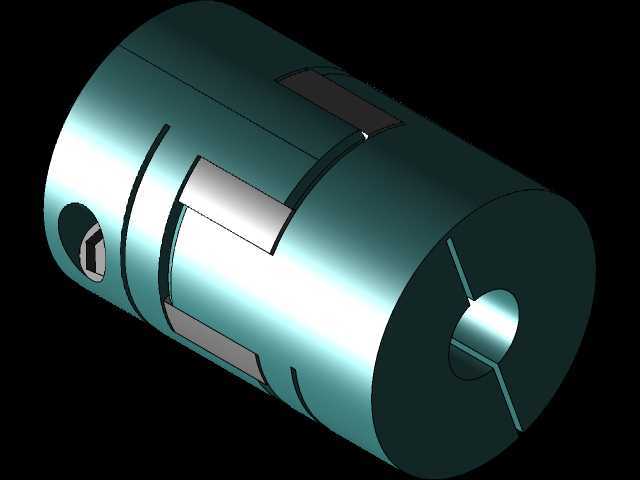

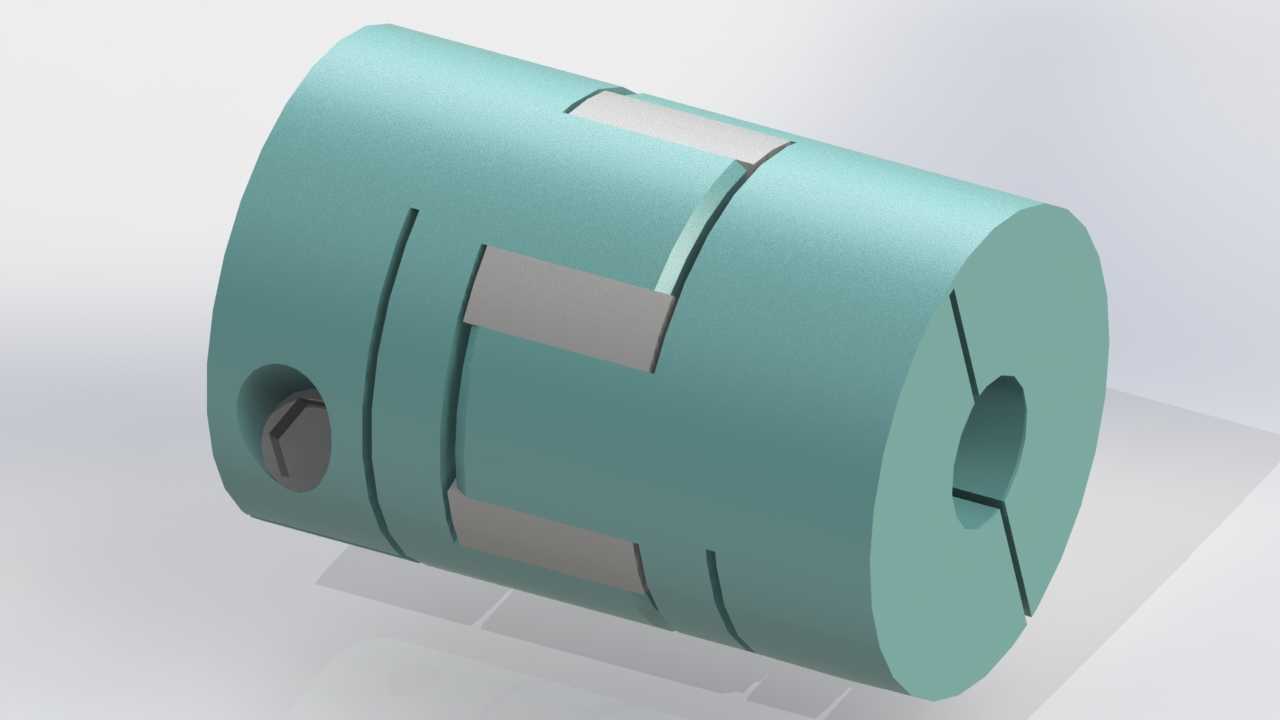

　　这类十字滑块弹性联轴器常被用在中小功率传动场景中，像伺服电机与滚珠丝杠的连接、小型输送辊道的动力衔接、包装设备的辊组传动、3D打印设备的进给轴传动都能见到它的身影，核心作用是在两根存在少量径向、角向偏差的传动轴之间传递旋转扭矩，同时依靠中间滑块的微量滑移补偿两轴的安装对中误差，避免刚性连接带来的轴承额外负载、轴系疲劳断裂问题。从结构上看，两端的轴套采用开口夹紧式设计，轴孔侧壁开有贯通的夹紧缝，侧面加工有内六角紧定螺钉的安装孔，安装时无需加热轴套或者额外加工键槽，只要将轴插入轴孔后拧紧紧定螺钉，就能依靠夹紧缝收缩产生的抱紧力实现轴与轴套的无间隙固定，相比传统键连接的联轴器，这种结构的装拆效率更高，也不会因为键槽加工削弱轴的强度，

　　适合频繁调整传动位置的中小扭矩传动场景。中间的十字滑块采用耐磨工程塑料材质，滑块的两个凸块呈90度垂直分布，分别嵌入两端轴套端面的对应凹槽内，传动过程中滑块可以在凹槽内做微量的径向滑动，以此补偿两轴之间的径向偏移，同时塑料材质本身具备一定的阻尼特性，能够吸收传动过程中的小幅振动，降低轴系传动的噪音，相比金属滑块的联轴器，它不需要定期加注润滑脂，维护成本更低。设计这类联轴器的时候，首先要根据传递的额定扭矩确定轴套的外径和轴孔的直径范围，轴套的壁厚要保证夹紧时不会出现塑性变形，同时夹紧缝的宽度要控制在合理范围，缝宽过大会导致抱紧力不足，缝宽过小则会让夹紧行程不够，无法适配公差范围内的轴径。

　　两端轴套端面的凹槽深度要和中间滑块的凸块高度匹配，既要保证滑块不会在传动过程中脱出，也要预留足够的滑移间隙，避免滑块被卡死失去补偿能力。轴套上的紧定螺钉孔位置要避开夹紧缝的对称线，保证拧紧螺钉时夹紧缝的收缩量均匀，轴孔的圆度变形控制在允许范围内，避免抱紧后轴出现偏心。安装边界方面，这类联轴器的总长要根据两轴之间的预留间距确定，安装时两轴的轴向插入深度要达到轴孔长度的80%以上，保证足够的抱紧接触面积，径向允许的偏移量通常在轴径的1%到2%之间，角向偏移量不超过1度，如果安装偏差超过这个范围，会导致中间滑块的磨损速度急剧上升，传动效率下降。轴套的外圆在加工时要保证同轴度，两端轴孔的同轴度公差要控制在0.02mm以内，

　　避免高速转动时出现动不平衡问题，端面凹槽的对称度也要符合公差要求，否则会导致传动过程中滑块受力不均，出现周期性的传动误差。在选型应用的时候，要根据实际传动的转速、扭矩、轴径以及安装偏差量选择对应规格的联轴器，不能单纯按照轴径匹配，比如高速传动场景下要选择动平衡等级更高的型号，存在冲击负载的场景要适当放大扭矩选型余量，避免瞬时冲击扭矩超过联轴器的承载极限导致轴套开裂或者滑块碎裂。日常使用过程中，要定期检查紧定螺钉的预紧力，尤其是正反转频繁切换的传动场景，避免螺钉松动导致轴与轴套之间出现打滑，同时观察中间滑块的磨损情况，当滑块凸块的磨损量超过原厚度的10%时要及时更换，避免间隙过大导致传动精度下降。
