双环卡扣式管道固定支架结构设计

　　在民用给排水、工业流体输送、暖通空调管路布设场景中，管道支架是承担管路定位、荷载传递、位移约束的核心基础零件，直接决定管路系统长期运行的稳定性，避免管路因流体脉动、温度形变、外部振动出现松脱、渗漏甚至断裂故障。这款双环卡扣式管道支架，针对并行小口径管路的并排固定需求设计，区别于传统单管独立支架的布设方式，可通过一体成型的弹性夹持结构同时完成两根不同管径管路的固定，大幅减少管路布设时的支架安装点位，压缩现场施工的钻孔、紧固工作量，尤其适配设备内部狭小空间内的密集管路排布场景，比如小型液压站阀组周边的油管固定、净水设备内部的输水管定位、机柜内部走线与冷却管路的同步固定等场景。从结构功能来看，该支架采用一体弹性成型思路，

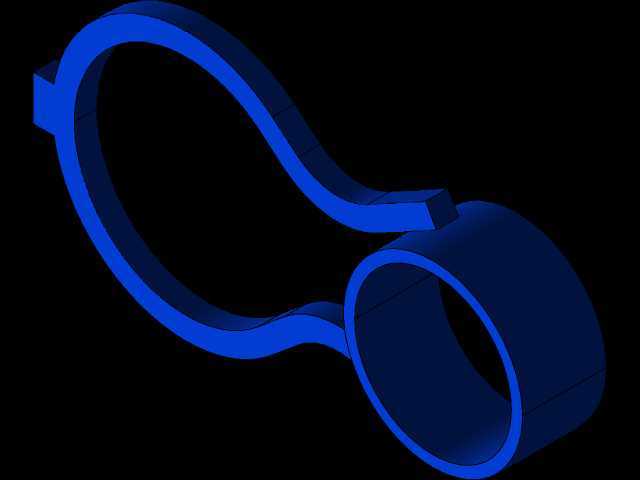

　　两个环形夹持臂通过中间的S形弹性连接段连为整体，大尺寸环体适配外径更大的主管道，小尺寸环体适配旁通细管路，夹持环的开口端做了外扩导向倒角，安装时无需额外紧固件，只需将管路对准开口处按压，即可依靠弹性臂的形变让管路卡入环内，环体内壁与管道外壁形成均匀的面接触，既可以避免线接触带来的管道外壁压痕损伤，也能提供足够的静摩擦力约束管道轴向窜动与径向晃动。中间的S形连接段并非简单的结构过渡，其自身的弹性形变能力可以补偿两根管道因温度变化产生的相对位移，比如输送冷热流体时管道的热胀冷缩量差，可通过连接段的微量形变抵消，避免硬连接结构在温差作用下对管道产生额外的附加应力，长期使用下也不会出现支架断裂或者管道被卡压变形的问题。

　　设计过程中针对非线性接触特性做了专项考量，建模阶段特意省略了非关键位置的圆角特征，这是因为有限元接触分析时，小尺寸圆角会大幅增加网格划分的单元数量，且接触对在圆角位置的计算收敛难度会显著提升，省略非受力圆角后，既不会影响整体结构的刚度、强度计算精度，还能加快网格划分效率与有限元求解速度，快速验证不同壁厚、不同开口尺寸下的夹持力是否满足设计要求。从安装边界来看，该支架的安装端位于大夹持环的侧方，预留了平直的安装贴合面，可通过单颗螺栓或者粘接方式固定在安装基面，安装基面到两个管道中心的距离做了严格的尺寸约束，确保安装后两根管道的中心距符合管路布设的空间要求，不会与周边其他零部件产生干涉；

　　两个夹持环的内径公差按照管路常用的硬管外径公差带匹配，夹持后的抱紧力控制在合理区间，既不会因为夹持力过大导致薄壁塑料管道、铝管被夹变形，也不会因为夹持力不足导致管道在压力脉动下从支架中脱出。实际应用中，这类弹性卡扣支架相比传统的管卡+螺栓的固定方式，安装效率可以提升60%以上，且无需在管道周边预留扳手操作空间，对于内部空间紧凑的设备来说，能有效提升管路布设的空间利用率，同时一体成型的结构没有多余的组合零件，不会出现紧固件松动脱落的问题，长期运行的维护成本更低。建模时对夹持臂的壁厚做了渐变处理，靠近开口位置的壁厚略薄，便于按压装配时产生足够的形变让管道卡入，靠近连接段的位置壁厚略厚，保证整体结构的刚度，避免长期使用后出现弹性衰减导致夹持力下降；环体内壁没有做额外的防滑纹路，是因为针对光滑外壁的硬管来说，均匀的面接触已经能提供足够的摩擦力，防滑纹路反而会造成局部应力集中，压伤薄壁管道外壁。
