两爪螺旋式机械拉马拆卸工具结构

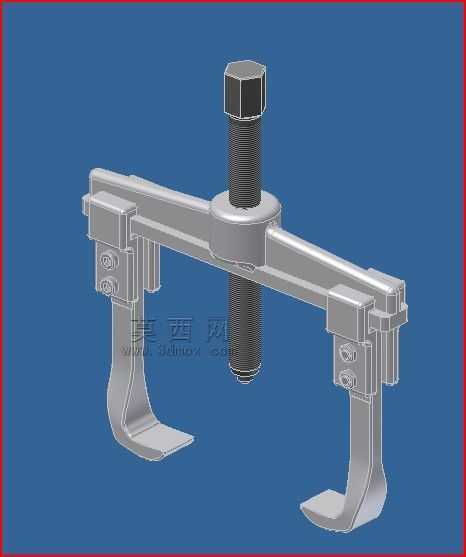

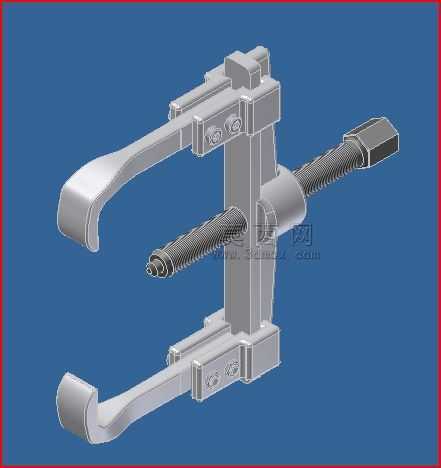

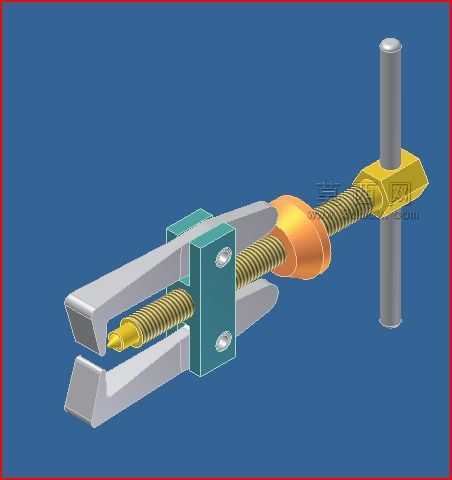

　　在设备运维与机械维修作业场景中，轴系部件的拆卸始终是高频且考验工装适配性的环节，过盈配合的轴承、皮带轮、联轴器等零件如果采用敲击、撬别等暴力方式拆卸，极易造成轴颈拉伤、零件变形甚至配合面彻底报废，两爪螺旋拉马正是针对这类作业需求设计的专用拆卸工装，其结构逻辑完全围绕平稳施力、自适应夹持、避免零件损伤的核心目标展开。从结构组成来看，该工装主要由对称布置的两个勾爪、一体式承载横梁、纵向调节导轨、主施力螺杆以及尾部的受力顶块构成，两个勾爪分别卡装在横梁的上下导轨槽内，可根据被拆卸零件的外径尺寸沿导轨横向滑动调整跨距，调整到位后通过勾爪侧面的紧定螺钉锁止固定，避免施力过程中勾爪滑移脱开。主施力螺杆贯穿横梁中心的螺纹孔，与横梁形成螺旋传动副，

　　螺杆前端设计有球面顶头，作业时顶头直接抵在轴端的中心孔位置，保证施力轴线与轴的回转轴线完全重合，避免偏载带来的轴件弯曲、零件卡滞问题。勾爪的工作端采用向内弯折的钩形结构，钩头的厚度经过针对性设计，可卡入轴承内圈与轴肩、皮带轮端面与安装座之间的狭小间隙，不需要额外加工让位槽就能实现可靠勾挂，勾爪的受力截面做了等强度优化，从钩头到导轨安装位置的截面逐渐加厚，既保证了足够的抗弯强度，又不会因为整体过于笨重增加作业携带负担。横梁与导轨为一体式锻造结构，相比焊接式结构拥有更好的刚性，在大扭矩旋拧螺杆时不会出现框架变形、勾爪错位的问题，导轨的导向面经过铣削加工，平面度控制在合理范围内，勾爪滑动时无卡滞，调整跨距时单手就能推动勾爪到位，

　　不需要额外敲击辅助。螺杆采用梯形螺纹传动，相比普通三角螺纹拥有更高的传动效率和承载能力，螺纹副的配合间隙经过合理控制，既不会因为间隙过大出现施力晃动，也不会因为间隙过小旋拧阻力过大，螺杆尾部的方头结构可适配标准棘轮扳手、套筒扳手，在空间受限的设备内部作业时，不需要大角度转动扳手就能实现连续施力，适配性更强。从安装边界与尺寸适配来看，该款拉马的勾爪最大张开跨距可覆盖常规中小型设备中直径200mm以内的盘类、套类零件拆卸需求，螺杆的有效行程足够将被拆卸零件从轴段上平稳拉出，不需要中途二次调整勾爪位置，整体框架的厚度控制在合理范围，可伸入设备内部间隙较小的安装位完成作业，不会因为框架过宽与周边零部件产生干涉。实际作业过程中，

　　操作人员先根据被拆卸零件的外径调整两个勾爪的跨距，将钩头牢固勾住被拆卸零件的受力端面，再旋转主螺杆让前端顶头顶紧轴端中心，确认勾爪与顶头的受力点无偏移、三个接触点受力均匀后，使用扳手逐步加力旋拧螺杆，通过螺旋传动的轴向推力让轴与被拆卸零件产生相对位移，整个施力过程平稳可控，作用力完全沿轴向传递，不会对轴和被拆零件产生径向的敲击力，从根源上避免了拆卸过程中的零件损伤。不同于三爪拉马对圆形零件的对中性依赖，两爪结构的拉马对非圆形的异形盘类零件、安装空间受限的侧边拆卸场景适配性更好，在电机维修、泵类设备运维、减速机拆装等场景中，这类两爪螺旋拉马是维修班组必备的通用工装，其结构没有复杂的液压、气动组件，纯机械传动的结构可靠性极高，在潮湿、多粉尘的车间现场也不会出现密封失效、动力不足的问题，日常维护仅需要定期在螺纹副和导轨面涂抹润滑脂，就能保证长期顺畅使用。在三维建模过程中，这类工装的建模重点在于螺旋副的配合间隙、勾爪滑动导轨的公差匹配、顶头球面对中性的结构还原，需要准确还原各受力部件的截面尺寸，才能在后续的有限元受力分析中验证结构强度是否满足额定拉拔力要求，避免实际使用中出现勾爪断裂、横梁变形的安全隐患。
