空气弯曲自由折弯钣金成型工装结构

　　这套钣金折弯成型结构，主要面向厚度2mm以上金属板材的小批量多品种折弯加工场景，在五金制品、机箱机柜生产、小型钢结构件预制车间里应用十分普遍，和传统固定角度折弯模不同，它不需要根据不同折弯角度频繁更换上下模，单套工装就能覆盖常用范围内的多角度折弯需求，能大幅减少换模等待时间，降低车间模具储备的库存压力。

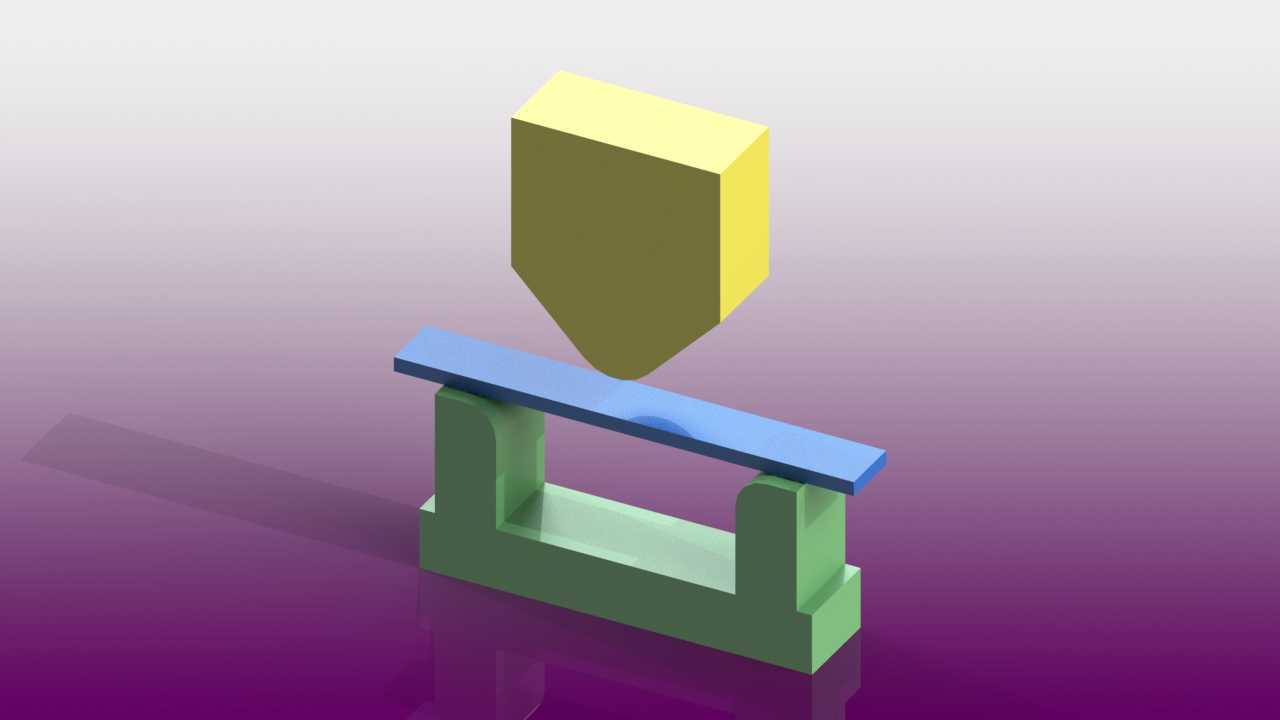

　　从结构布局来看，整套装置分为上模冲头、下模支撑台两个核心部分，上模冲头采用窄边V型工作端设计，冲头下行过程中不会和板材形成全贴合的模腔约束，板材在冲头压力作用下绕下模支撑的两个支点发生塑性变形，也就是行业内常说的空气弯曲工艺路径。下模采用两个平行的等高支撑块结构，支撑块的间距可以根据板材厚度、目标折弯半径做适配调整，支撑块的上端做了小圆角过渡处理，避免折弯过程中板材表面出现压痕划伤，影响成型件的外观质量。

　　设计阶段针对3/8英寸厚度的金属板材做了非线性二维简化分析，重点模拟板材在折弯过程中的应力分布、回弹量变化以及冲头下行位置和最终折弯角度的对应关系。因为空气弯曲的成型角度完全由冲头的下行行程决定，不需要依赖上下模的型腔贴合，所以对冲头的位置控制精度要求较高，设计时特意给冲头的导向部分预留了足够的导向长度，避免冲头下行过程中出现偏载，导致折弯角度出现单边误差。同时考虑到厚板折弯时的反作用力较大，下模支撑台的底座做了加宽处理，整体重心落在安装台面的中心区域，工作时不会因为偏载出现倾覆风险，安装时只需要将下模底座通过T型螺栓固定在压力机工作台面上，保证上模冲头的中心线和下模两个支撑块的对称中心线重合即可，不需要额外做复杂的对位调整。

　　实际使用过程中，操作人员只需要根据待加工板材的厚度、材质参数，提前通过试折确定对应角度下的冲头下行位置参数，存储到设备的行程控制系统里，后续批量加工时直接调用参数就能稳定得到目标折弯角度。和传统的压底折弯工艺相比，这种自由折弯方式需要的成型压力更小，对配套压力机的吨位要求更低，相同工况下能选用更小吨位的设备完成加工，降低生产环节的设备投入成本。不过这种工艺也有对应的注意事项，因为板材的回弹量会随着材质屈服强度、板材厚度公差的变化出现波动，所以每次更换板材批次时，都需要先做试折片验证，微调冲头的下行位置补偿回弹误差，才能保证批量产品的角度一致性。

　　在结构细节处理上，冲头和下模支撑块的工作部位都采用了淬硬处理，表面硬度达到HRC55-60，能承受长期折弯过程中的摩擦损耗，延长工装的使用寿命。支撑块和底座之间采用可拆式连接结构，当支撑块的圆角出现磨损后，可以单独更换支撑块，不需要更换整个下模底座，降低后期的维护成本。整套工装的工作区域没有多余的遮挡结构，操作人员放置板材、取出成型件的操作空间充足，上下料过程不会和工装结构发生干涉，适配手工上下料的小型加工场景，也能搭配自动送料机构实现自动化折弯生产。针对2毫米以下的薄板加工，只需要适当缩小两个下支撑块的间距，调整冲头的下行速度，就能避免薄板折弯时出现的起皱、鼓包问题，覆盖从薄板到中厚板的常用折弯加工需求。
