弹簧压紧式定位夹持工装结构设计

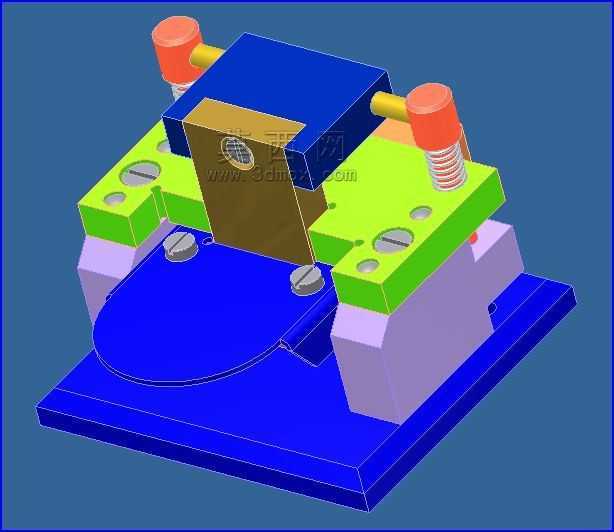

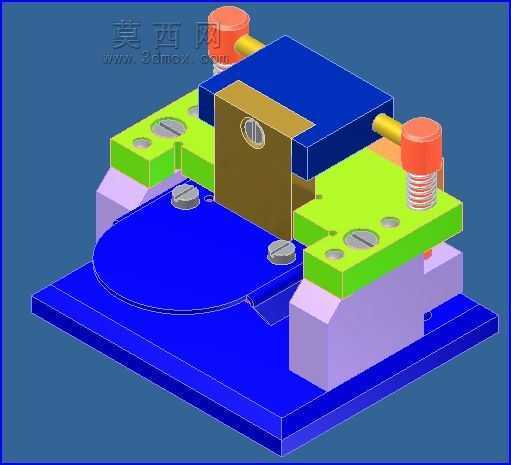

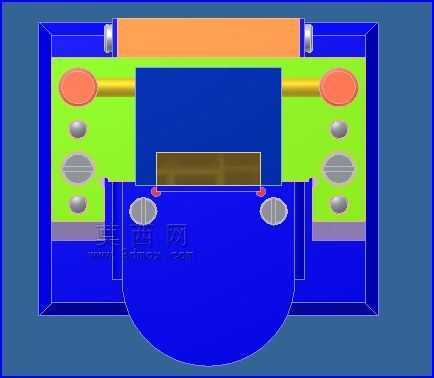

　　该结构属于小型手动压紧类工装，多用于小尺寸工件的工序间定位装夹场景，常见于电子元器件引脚整形、小型冲压件去毛刺工位、塑胶件水口修剪工位的工件固定，也可适配小型五金件的钻孔、攻丝辅助定位，在小批量多品种的机加工产线、装配工位上适配性较强，无需外接动力源，纯机械结构即可完成压紧与释放动作，对工位压缩空气、电力配套没有要求，适合零散工位的快速装夹需求。从结构组成来看，整套装置分为底座支撑单元、滑动压紧单元、弹簧复位单元、定位挡块单元四个部分，底部为整块平直安装底板，作为整套工装的承载基础，底板上预留有安装沉孔，可直接通过内六角螺丝固定在工作台面或者专用治具板上，安装边界的长宽尺寸适配常规小型工位的操作空间，不会占用过多操作区域，

　　操作人员手部操作的活动空间预留充足，不会出现结构干涉手部动作的问题。滑动压紧单元采用水平滑配的设计思路，绿色的滑动压块与橙色的固定座之间采用间隙配合，压块可沿水平方向往复滑动，压块前端的工作面做了平面度处理，保证与被夹持工件的接触面贴合均匀，不会出现压伤工件表面或者夹持歪斜的问题。弹簧复位单元采用圆柱螺旋压缩弹簧，套在垂直导向柱上，上端的橙色限位块可调整弹簧的预压缩量，通过调整限位块的上下位置，就能改变压紧力的大小，适配不同材质、不同夹持力需求的工件，比如夹持薄壁塑胶件时可减小预压缩量避免压变形，夹持金属冲压件时可增大预压缩量保证夹持稳固，不会在加工过程中出现工件移位。定位挡块单元设置在滑动压块的对侧，

　　紫色的固定挡块与蓝色的侧向定位条配合，可对工件的两个相邻面做定位基准，工件放置时只需贴紧两个定位面，推动滑动压块即可完成夹紧，操作动作简单，单次装夹的动作耗时不超过两秒，能有效提升小工件工序加工的操作效率。设计过程中优先考虑了操作的便捷性，滑动压块的操作端做了圆弧过渡处理，操作人员推动时不会硌手，弹簧的复位行程经过测算，松开压块后弹簧自动带动压块退回，退回行程足够取放工件，不会出现工件取放时被压块刮蹭的问题。导向柱与滑动压块之间的配合公差选用H7/g6的间隙配合，既保证滑动过程无卡滞，也不会出现配合间隙过大导致压块歪斜、压紧面不平行的问题。整套结构的零件加工难度低，除弹簧为标准采购件外，其余结构件均可采用普通铣床、

　　线切割设备加工完成，加工成本低，后期维护也十分方便，出现磨损后仅需更换对应磨损件即可，无需整套工装报废。在实际使用场景中，这类工装还可根据工件的外形尺寸，更换对应形状的压块工作面与定位挡块，快速适配不同规格的小型工件装夹需求，无需重新制作整套工装底座，可大幅降低多品种小批量生产的工装制作成本。结构的整体高度经过优化，不会遮挡操作人员观察工件加工位置的视线，在进行精细修边、钻孔操作时，操作人员可清晰观察到工件的加工位置，保证加工精度。底座的重量经过配重设计，即使不通过螺丝固定在工作台面，单人单手操作时也不会出现工装移位的问题，适合临时工位的快速布设使用。
