可伸缩万向节传动轴结构设计

　　在跨距存在波动的两轴传动场景中，固定长度的万向联轴器往往无法适配安装位的动态偏移，这类带伸缩功能的万向接头，刚好填补了常规刚性联轴器、固定长度万向节的应用空白。日常做设备改型或者新机型传动结构设计时，经常会遇到两轴轴线不共线、同时工作过程中轴端相对距离会发生小幅变化的工况，比如轻工设备的进给机构、小型专用设备的动力传递链路、改装类传动系统的动力输出端，这类场景下如果用刚性联轴器，很容易因为装配误差或者工作中的位移产生附加载荷，轻则加剧轴承磨损，重则出现轴系卡滞、连接件断裂的问题。

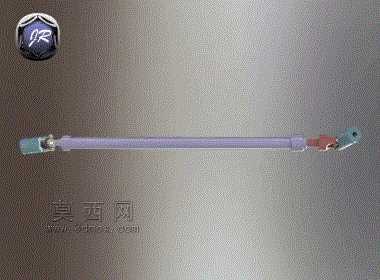

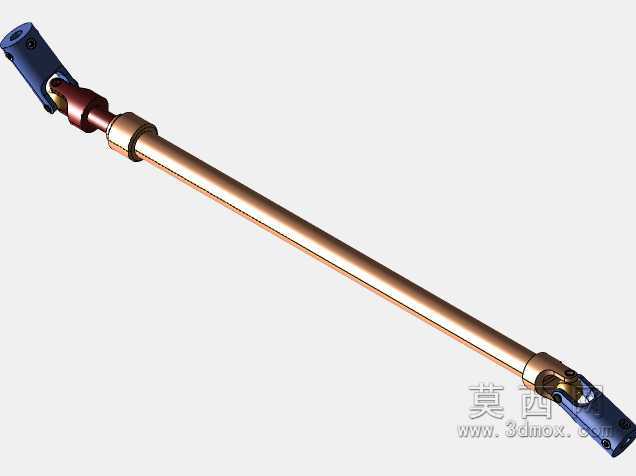

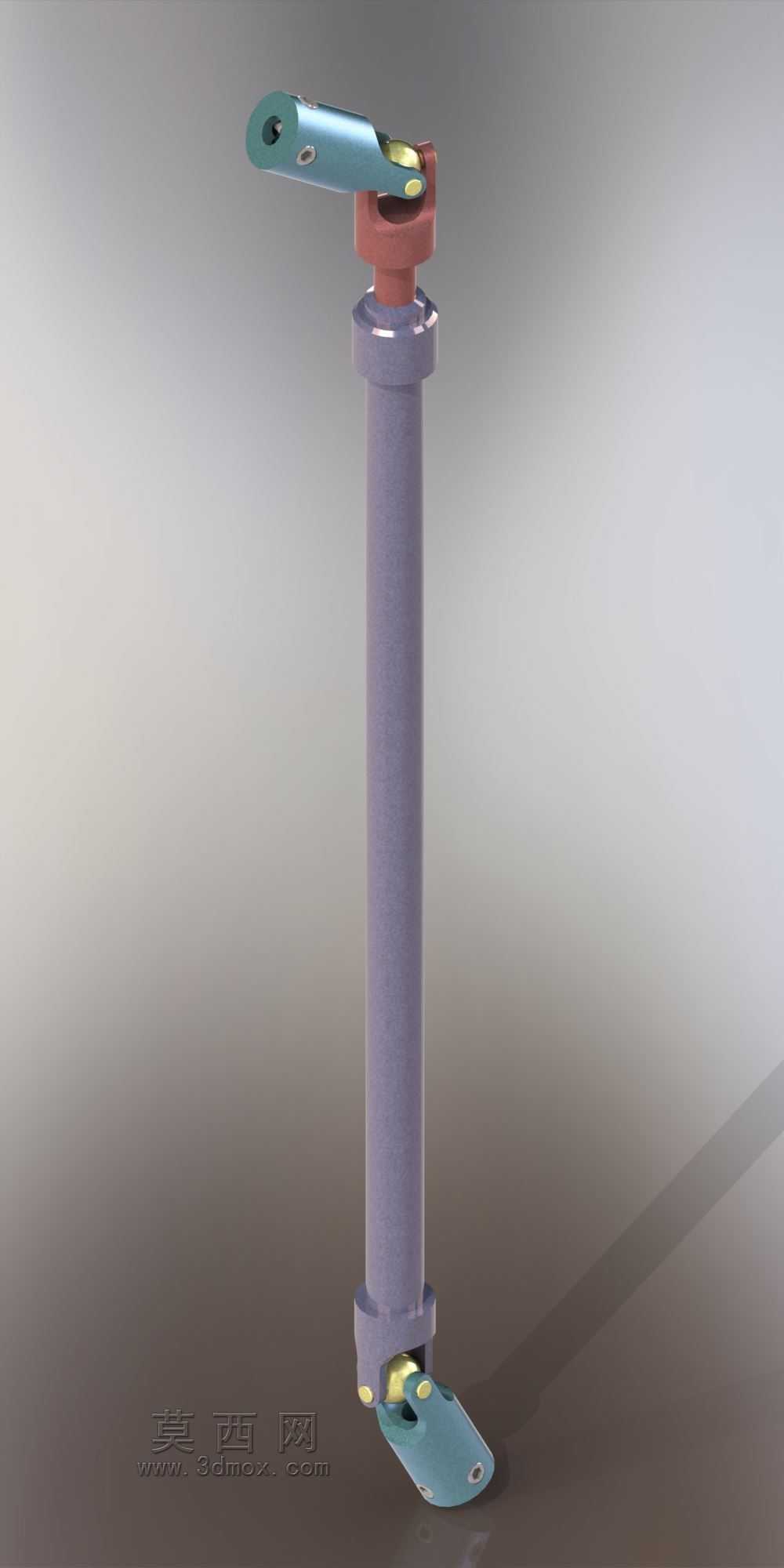

　　这款伸缩式万向节的核心设计逻辑，是在双万向节的基础上集成了可滑移的花键伸缩副，两端的万向铰结构负责补偿两轴之间的角向偏移，中间的滑移段则用来适配轴向的距离变化，不需要额外调整安装基座的位置，就能在一定范围内适配不同的轴间距，同时保证传动过程中扭矩传递的连续性。从结构细节来看，两端的连接头采用了叉形铰支配合十字销的经典万向节结构，十字销的配合面预留了合理的间隙，既保证铰接转动的灵活性，又不会因为间隙过大造成传动回差超差；中间的伸缩段采用矩形花键配合，相比渐开线花键，矩形花键加工难度更低，导向性更好，在中小扭矩的传动场景下完全能满足强度要求，伸缩滑移的阻力也更小，不会因为轴向滑移产生额外的卡滞力。

　　做三维建模的时候，这类结构需要重点关注几个安装边界参数：首先是两端万向节的最大摆角，常规小型万向节的单节摆角一般控制在35度以内，双节配合的情况下可以实现更大的轴线偏角补偿，但建模时需要做运动干涉检查，避免叉形接头在最大摆角下和中间杆体发生碰撞；其次是伸缩段的有效行程，设计时要根据实际工况的最大轴向位移量预留10%左右的余量，防止工作中伸缩副脱开或者顶死；另外两端的连接接口尺寸需要和适配的轴径匹配，连接方式可以根据实际需求选择销钉固定、顶丝锁紧或者法兰连接，建模时可以把连接接口做成参数化特征，方便后续根据不同的轴径快速调整。

　　从实际应用的角度看，这类伸缩万向节不需要复杂的润滑维护结构，在低速、中小扭矩的传动场景下可靠性很高，安装时不需要严格保证两轴的同轴度，能大幅降低装配调试的难度，很多非标的自动化改造项目里，经常会用这类结构来解决原有设备动力传递位偏移的问题，不需要重新加工安装基座，只需要选对合适长度和伸缩行程的万向节，就能快速完成动力链路的搭建。建模过程中还要注意动平衡的相关设计，中间杆体的壁厚要均匀，两端铰接件的质量要尽量对称，避免高转速下出现过大的离心振动，虽然这类结构大多用在中低速场景，但合理的对称设计能有效提升传动的平稳性，延长铰接部件的使用寿命。另外十字销的耐磨设计也很关键，配合面可以根据使用场景选择镶嵌耐磨衬套或者做表面硬化处理，减少长期铰接转动带来的磨损，避免间隙过大造成传动冲击。
