创意世界杯主题金属奖杯造型结构设计

　　这款造型的设计最初是面向体育主题展陈、商业活动颁奖场景做的定制化摆件开发，在做结构拆解之前，首先要明确它的实际使用边界：日常放置在展厅前台、活动颁奖台、体育主题场馆的展示柜中，不需要承担大载荷承重，核心要求是外观曲面流畅、光影反射效果均匀、放置稳定性足够，避免日常轻微触碰出现倾倒。

　　从结构分层来看，底部的木质基座是整个造型的承重基础，设计时首先确定了基座的直径范围控制在180-220mm之间，厚度选取25-30mm的实木或密度板贴木皮材质，底部预留3mm深度的嵌槽，用来承接上方金属结构的安装定位柱，嵌槽的位置度公差控制在0.2mm以内，避免上方结构安装后出现偏心，导致整体重心偏移。基座底部还设计了四个直径10mm的硅胶防滑垫安装位，均匀分布在基座边缘向内20mm的圆周上，既可以避免木质基座直接摩擦放置台面造成刮痕，也能增大接触面摩擦力，提升放置稳定性。

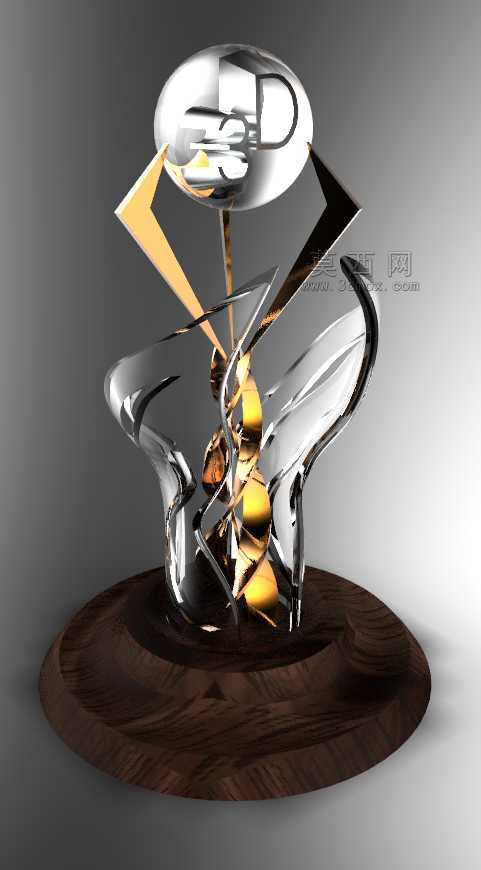

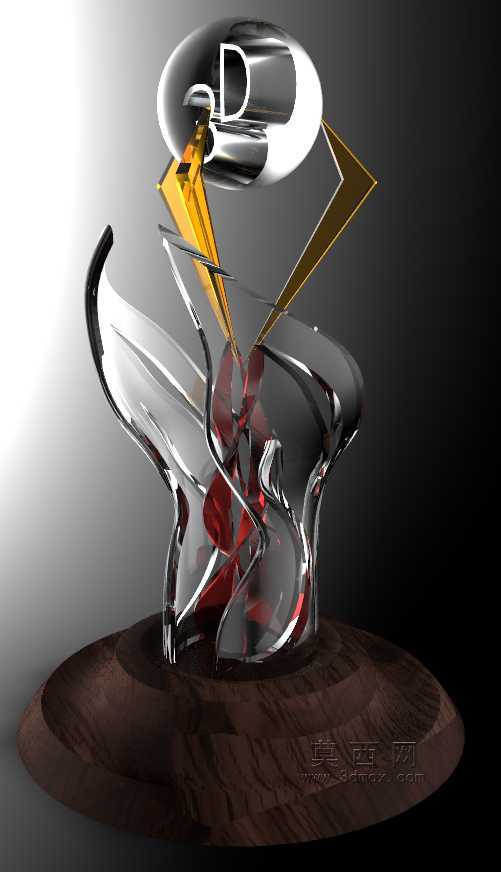

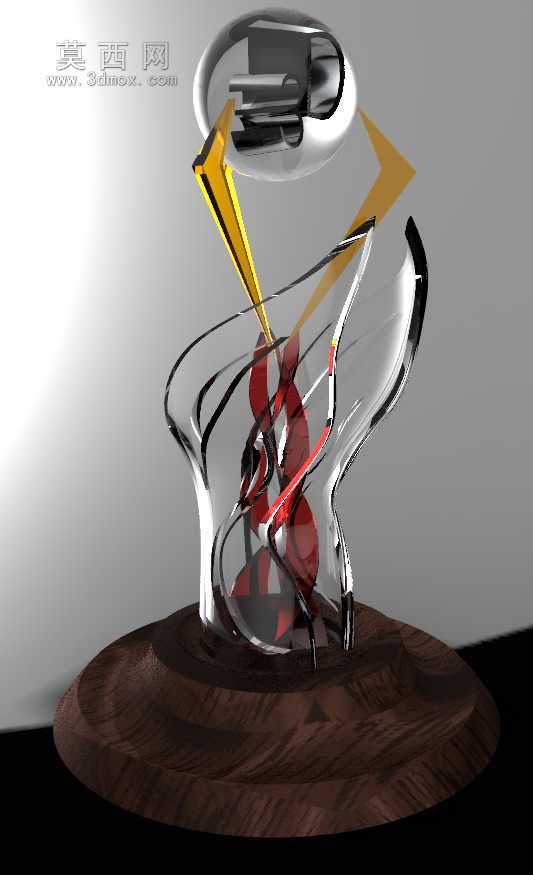

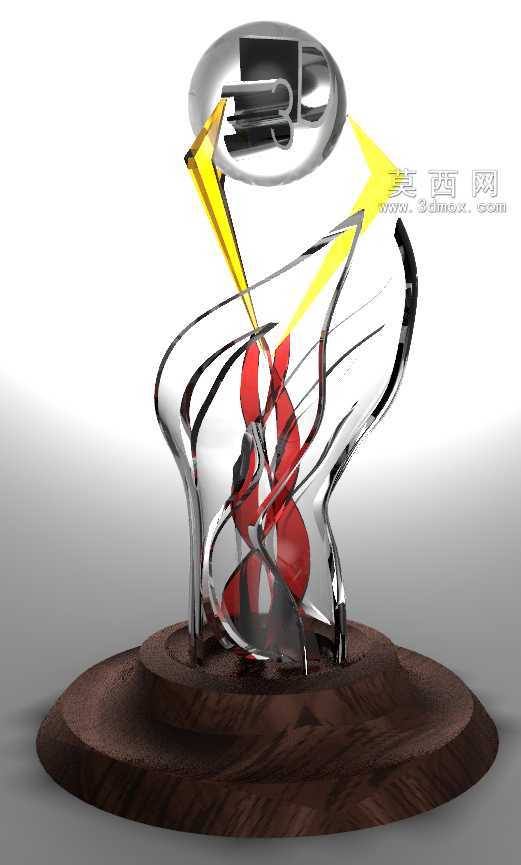

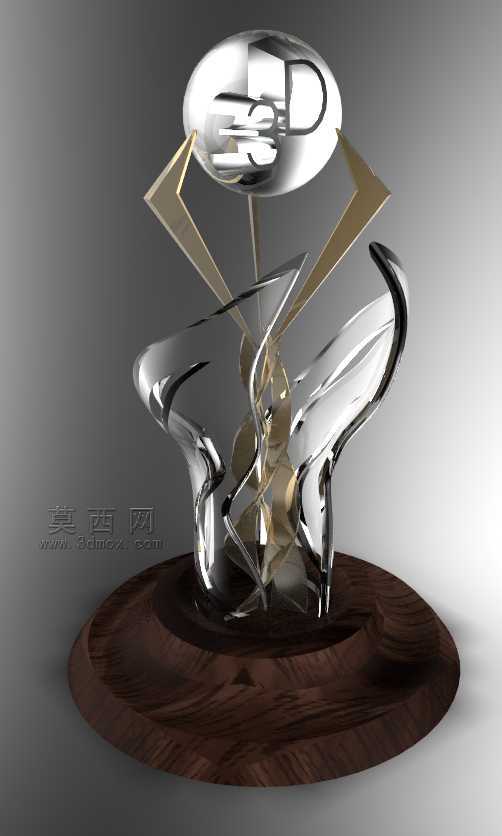

　　基座上方的金属曲面支撑结构是整个造型的设计难点，这部分采用多段自由曲面拼接，左右两侧的弧形翼状结构做了镜面抛光处理，曲面的曲率变化做了连续G2过渡，避免抛光后出现光影扭曲的问题。中间的红色螺旋结构做了半透明树脂内嵌金属骨架的设计，金属骨架采用3mm直径的不锈钢棒弯制成型，预先和下方基座的定位柱焊接为一体，外部的红色树脂层厚度控制在5-8mm，既保证透光后的视觉层次感，也不会因为壁厚过大导致内部应力集中出现开裂。两侧的翼状金属结构厚度统一为2mm，采用钣金冷压结合后续焊接打磨的工艺成型，和中间骨架的连接点设计在结构内侧的隐蔽位置，焊接后做打磨抛光处理，保证外观看不到拼接焊缝。

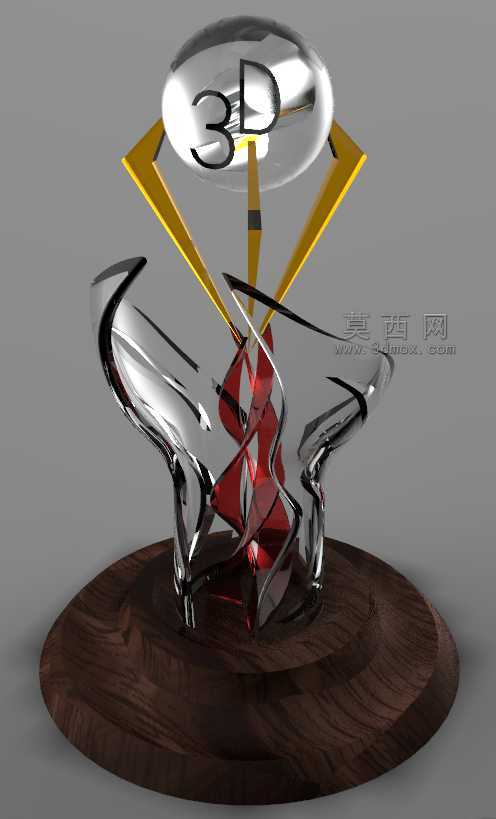

　　上方的三个金色放射状支撑臂采用等角度120°分布，每个支撑臂的截面是渐变的梯形结构，从靠近中心位置的8mm宽度逐步收窄到和顶部球体连接位置的4mm宽度，支撑臂和中间骨架、顶部球体的连接都采用插接加粘接的方式，安装时先做定位工装保证三个支撑臂的角度一致，避免出现高低差影响顶部球体的水平度。顶部的透明球体采用亚克力或水晶材质，直径控制在80-90mm，球体底部预留三个和支撑臂匹配的定位孔，孔深5mm，安装时配合结构胶固定，球体表面做硬化处理，避免日常擦拭出现划痕，表面的3D标识采用内嵌或激光内雕的工艺制作，不会因为长期使用出现磨损脱落。

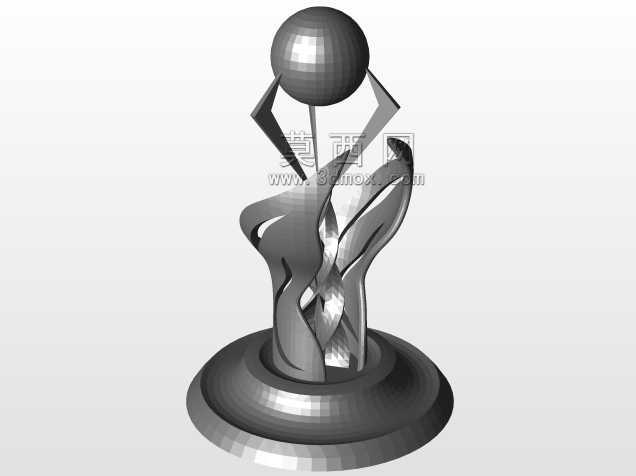

　　在实际建模过程中，首先要确定整体的重心位置，通过三维软件的质量属性分析，将整体重心控制在基座垂直投影的中心区域，重心高度不超过基座上表面以上120mm，保证整体的抗倾倒能力满足日常使用要求，即使受到15°以内的倾斜外力也不会翻倒。所有曲面造型在建模时都做了壁厚均匀性检查，金属结构的壁厚偏差控制在0.3mm以内，避免后续电镀或抛光过程中因为壁厚不均出现变形。针对不同的加工工艺，建模时也预留了对应的工艺余量：金属抛光件预留0.2mm的抛光余量，树脂浇筑件预留0.15mm的打磨余量，木质基座的安装孔位预留0.1mm的装配间隙，保证后续组装时不需要额外修配就能顺利装配。

　　从应用场景拓展来看，这套结构的尺寸可以根据实际需求做等比例缩放，缩小到整体高度100mm左右可以作为赛事纪念周边礼品，放大到整体高度800mm以上可以作为大型活动的主奖杯或场馆装饰摆件，缩放时只需要对应调整各部分的壁厚和安装结构尺寸，保证缩放后的结构强度和重心稳定性满足要求即可。针对户外使用的场景，还可以将木质基座替换为金属基座，表面做防腐喷涂处理，金属结构部分改用304不锈钢材质，避免长期户外放置出现锈蚀，透明球体改用耐候PC材质，提升抗紫外线老化能力，延长户外使用寿命。
