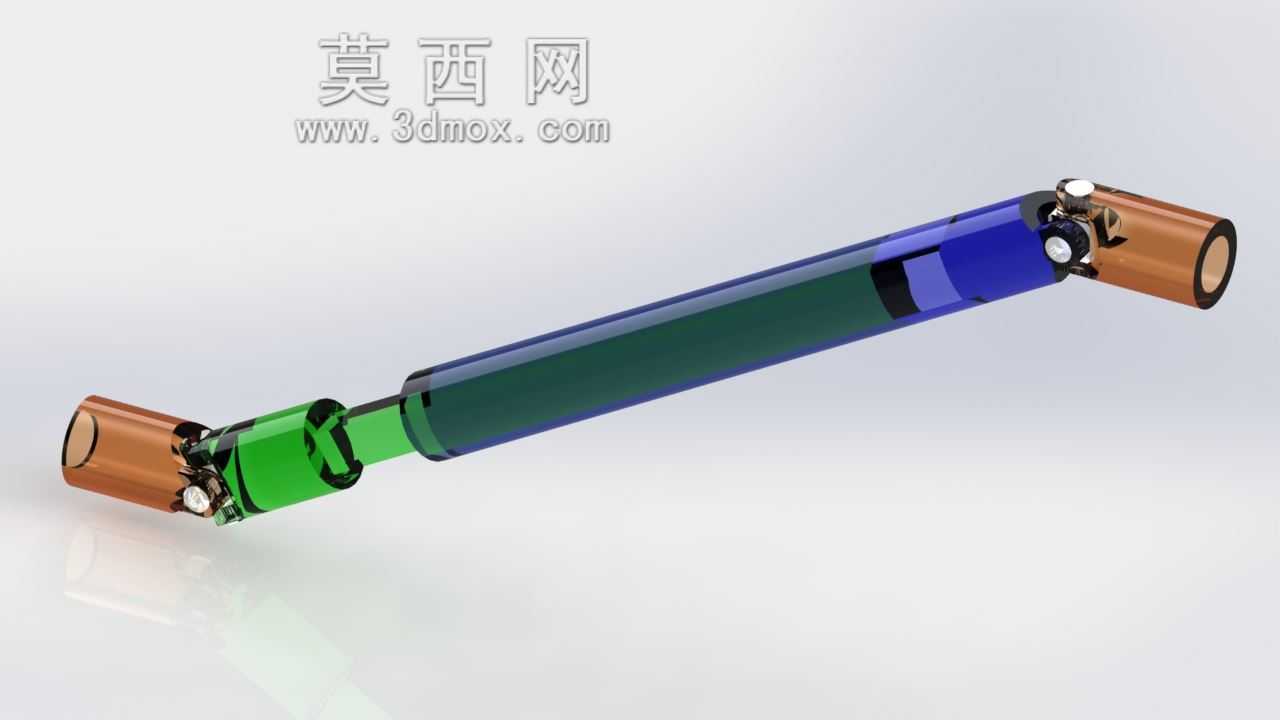

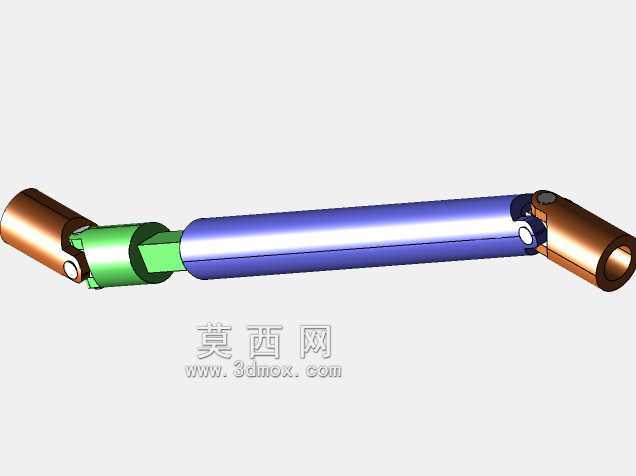

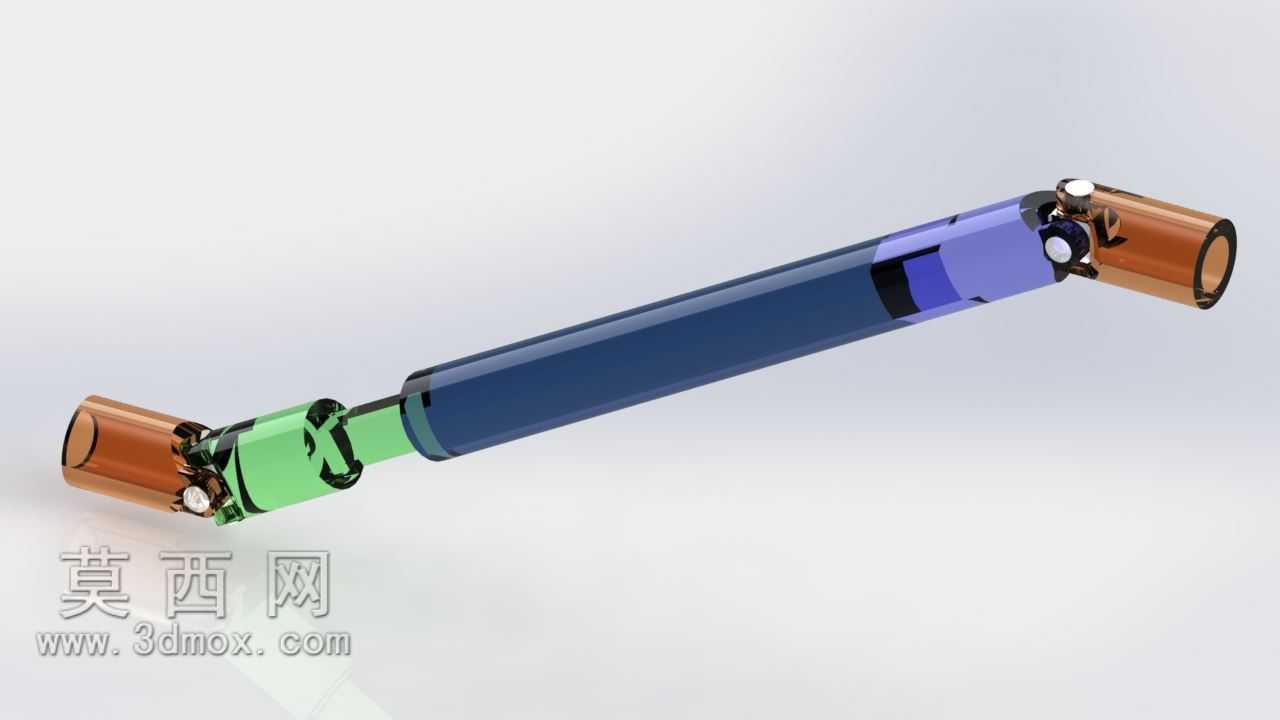

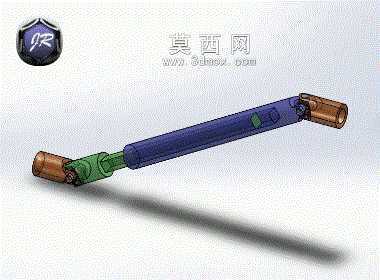

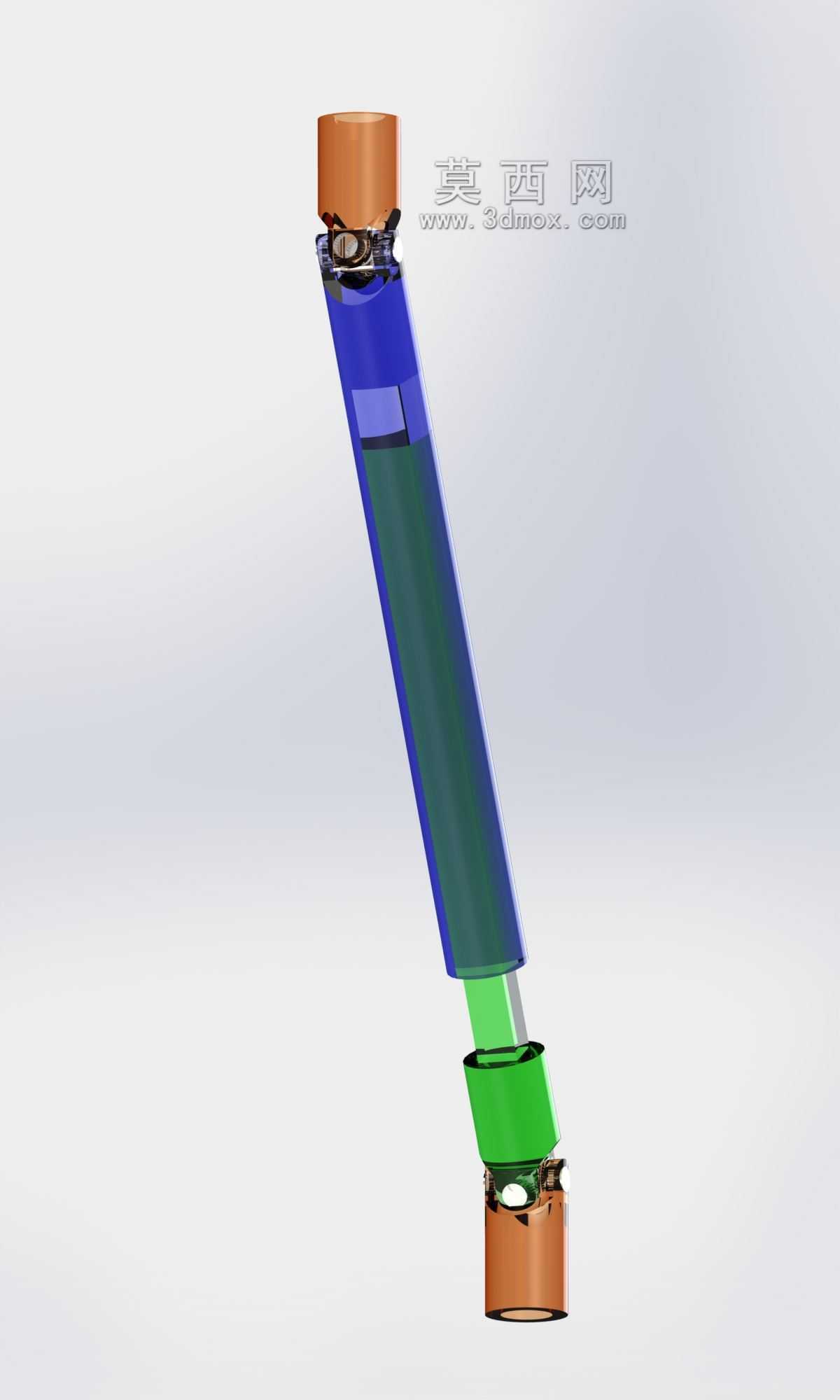

可伸缩双万向节传动轴结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:369555
  • 可伸缩双万向节传动轴结构设计
  • 可伸缩双万向节传动轴结构设计
  • 可伸缩双万向节传动轴结构设计
  • 可伸缩双万向节传动轴结构设计
  • 可伸缩双万向节传动轴结构设计
  • 可伸缩双万向节传动轴结构设计

  在跨距存在波动的两轴传动场景中,刚性联轴器无法补偿轴系的轴向窜动与角向偏移,这类带伸缩功能的双万向节结构,恰好适配这类存在安装误差、工作中轴间距动态变化的传动链路。日常设备运维里经常遇到这类工况:比如输送线的驱动端与从动端因机架焊接变形存在初始角向偏差,设备运行过程中受载荷冲击产生轴向窜动,或是需要定期拆解维护的传动部位,普通的刚性凸缘联轴器、弹性套柱销联轴器都无法同时满足角向补偿与轴向伸缩的需求,而这类双万向节加花键伸缩副的结构,能在两轴轴线不共线、存在夹角的状态下稳定传递扭矩,同时允许轴系在一定范围内做轴向滑移,不会因为轴的窜动产生附加载荷损坏轴承或密封件。

  从结构设计逻辑来看,两端的万向节采用十字轴式铰接结构,十字轴的四个轴颈分别与两端的叉形接头配合,每个铰接副都预留了合理的配合间隙,既保证转动灵活无卡滞,又能控制传动过程中的回程间隙,避免正反转切换时产生过大的冲击。中间的伸缩段采用矩形花键配合结构,相比普通的平键滑移结构,花键的接触齿数多,承载能力更强,对中性更好,滑移过程中不会出现键侧偏磨的问题,花键副的配合长度经过核算,既保证最大伸缩行程下仍有足够的啮合长度传递额定扭矩,又不会因为配合过长导致滑移阻力过大。

  实际选型应用时,需要先明确传动链路的额定工作扭矩,匹配对应轴径的万向节叉尺寸,两端的轴孔可以根据安装需求设计成圆孔键槽、方孔或是锁紧套结构,适配不同的输出轴连接形式。安装边界上,要核算最短安装距与最大伸缩量的关系:当两轴处于最短间距时,伸缩段的花键不会顶死,预留3-5mm的轴向间隙;当两轴拉伸到最大间距时,花键的啮合长度不小于花键外径的1.2倍,避免花键齿受力过大产生剪切失效。两端万向节的最大允许折角一般控制在15°以内,折角过大会导致十字轴轴颈的受力急剧增大,同时传动的不等速性会带来转速波动,影响传动平稳性,因此安装时要尽量将两轴的折角控制在合理范围内,若需要更大的传动夹角,可考虑增加万向节的数量来分摊折角。

  这类结构在轻工输送设备、小型工程机械的操纵机构、农业机械的传动链路中应用十分广泛,比如小型收割机的割台驱动轴,因为割台需要根据作物高度上下调整位置,驱动轴的长度与夹角都会随割台位置变化,采用这种带伸缩的双万向节结构,就能在割台调整过程中持续稳定传递动力,不需要额外调整张紧结构。还有一些需要频繁拆装的模块化设备,传动段设计成这种伸缩式万向节,安装时可以先将轴段压缩,对准两端轴孔后松开即可完成装配,大幅降低现场安装的对中难度,减少安装工时。

  建模过程中,需要重点关注几个配合关系:十字轴与万向节叉的铰接配合要设置合理的间隙,避免过约束导致运动仿真卡滞;花键副的配合要保证滑移顺畅,齿侧的配合公差按照滑动花键的标准选取,建模时可以通过参数化驱动花键的齿数、模数,快速适配不同扭矩等级的需求;两端的连接轴孔要根据常用的轴径标准设计键槽尺寸,保证与标准输出轴的互换性。另外,万向节的叉形部位要做圆角过渡处理,避免应力集中,在交变扭矩载荷下产生疲劳断裂,十字轴的轴颈部位要预留润滑脂注油通道的位置,方便实际使用时定期加注润滑脂,减少铰接副的磨损,延长部件的使用寿命。

  在传动特性上,单个万向节在有夹角的状态下传动存在不等速性,会导致从动轴的转速产生周期性波动,而采用双万向节结构时,只要保证两端万向节的折角相等,中间轴的两端叉头处于同一平面,就能实现输入轴与输出轴的等速传动,消除转速波动带来的振动,这也是这类双万向节结构相比单个万向节的核心优势。设计时要在中间轴的结构上做定位标识,方便现场安装时对准两端叉头的相位,避免因为相位错误导致传动振动过大。伸缩段的花键部位可以根据使用场景设计防尘罩结构,避免外界的粉尘、碎屑进入花键配合面,加剧花键的磨损,尤其是在粉尘较大的作业场景,防尘结构能大幅降低部件的维护频率。
