90度凸耳可控折弯钣金构件

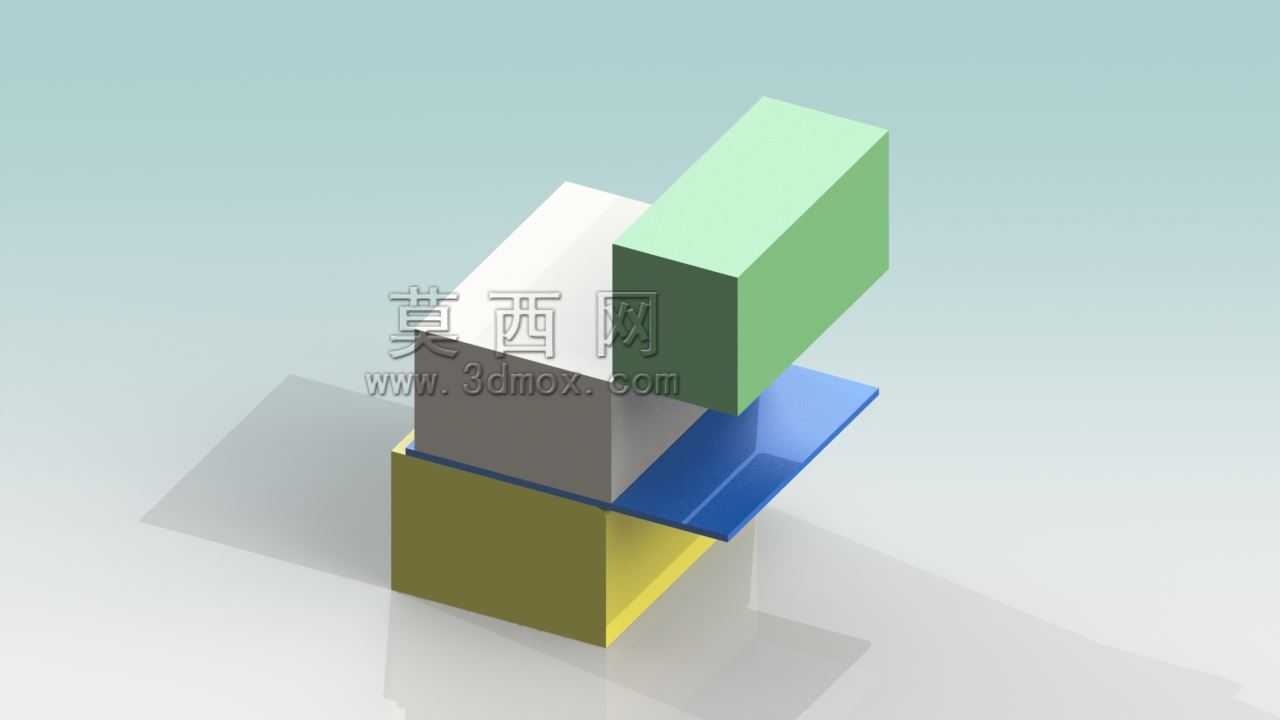

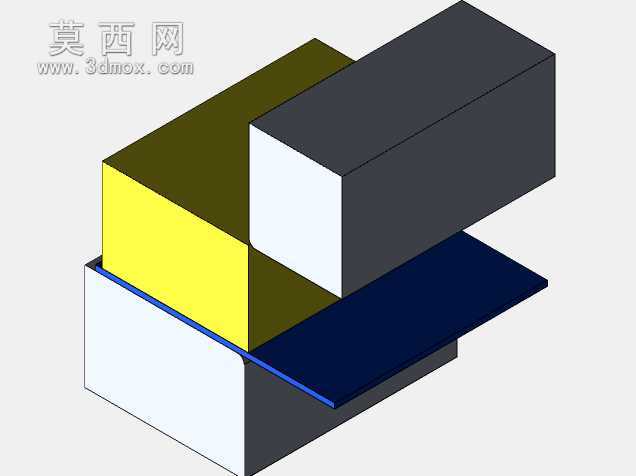

　　在精密钣金加工领域，这类带可控凸耳的90度折弯构件，常应用于小型金属柜体内部安装支架、电子设备屏蔽罩连接耳、低压配电柜内部走线固定座等场景，区别于常规等边长折弯件，该构件特意保留了可调整长度的凸耳结构，适配现场安装时不同孔位的错位补偿需求，避免后期装配时重新钻孔或焊接补片的额外工序。从实际加工逻辑来看，这类构件采用非线性简化2D分析完成折弯工艺仿真，核心是考量板材在折弯过程中的材料强度变化、不同弯曲半径对应的回弹量、板材自身厚度对冲头下行行程的影响，以及模具开口宽度对折弯R角的约束作用——常规90度折弯如果只靠线性参数计算，往往会因为板材屈服强度的离散性出现1-3度的角度偏差，而采用扫描式滑动矩阵的分析逻辑，

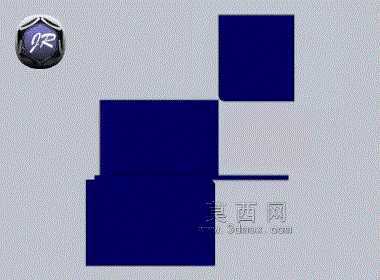

　　能把凸耳区域的材料流动单独拆分计算，毕竟凸耳位置的折弯边长度远小于主体折弯边，折弯时的材料拉扯应力会集中在凸耳与主体的连接转角处，很容易出现凸耳翘曲或者转角处撕裂的问题。设计阶段首先要明确安装边界：主体折弯后的三个叠层板块，每层的平面度需要控制在0.1mm以内，保证叠装时贴合面无间隙，不会因为贴合缝隙导致安装后螺丝锁紧时构件变形；凸耳的伸出长度预留了3-8mm的调整区间，现场装配时可以根据实际安装面的孔位偏差，对凸耳进行小幅修切，不需要改动主体结构。折弯工序的控制逻辑上，板材单边缘做90度折叠时，其余三个边缘需要靠固定定位块做刚性约束，避免折弯过程中板材整体窜动导致的折弯线偏移，凸耳长度的调整本质是通过改变冲头的下行终止位置来控制：

　　冲头下行行程越大，凸耳被挤压延展的长度越短，反之凸耳保留的长度越长，这种设计不需要更换模具就能适配小范围的不同安装需求，大幅降低小批量定制场景的模具成本。从结构受力角度看，该构件的三层叠合结构在折弯完成后，自身的结构刚性比单层折弯件提升40%以上，不需要额外焊接加强筋就能满足常规静态挂载的受力需求，凸耳位置的折弯R角特意做了0.2mm的圆角过渡，避免应力集中导致的长期使用下疲劳断裂，尤其是在有小幅振动的设备内部安装场景，圆角过渡的结构能把振动产生的交变应力均匀分散，不会在转角处出现应力集中点。实际建模过程中，需要先绘制平板状态下的展开图，准确计算每个折弯边的折弯扣除值，不同厚度的薄板对应的折弯扣除值存在差异，不能直接套用通用参数，

　　否则展开后的平板下料尺寸会出现偏差，导致折弯后整体尺寸超差；凸耳位置的切口需要在平板下料阶段就完成激光切割，切口宽度要预留0.1mm的工艺间隙，避免折弯时切口两侧的材料互相挤压产生鼓包。这类构件在实际使用中，不需要额外做表面处理就能直接应用在室内设备的内部安装场景，如果是户外使用场景，只需要在折弯完成后做镀锌或者喷塑处理，构件本身的叠合结构不存在封闭的藏水空腔，不会出现积液腐蚀的问题。
