企业品牌标识立体造型三维设计作品

　　在工业产品展示、企业线下展厅布置、品牌周边衍生产品开发的场景中，立体品牌标识的应用覆盖了从展会特装搭建、厂区导视系统制作到商务礼品定制的多个环节，这类立体标识不再是平面印刷的视觉元素，而是具备实体结构、可加工落地的工业造型物件。做这类标识的结构设计时，首先要考虑的是不同应用场景下的安装边界：如果是用于展会背景墙的嵌入式安装，标识的整体厚度需要控制在15-30mm区间，背部预留3M胶粘贴或者螺丝锁付的定位点位，边缘做R2-R3的圆角处理避免安装时划伤施工人员；如果是用于桌面摆放的商务摆件，整体高度控制在80-120mm，底部需要增加配重腔，可灌注铅粒或者粘接防滑橡胶垫，保证摆放时的稳定性，不会被轻微的桌面碰撞带倒。

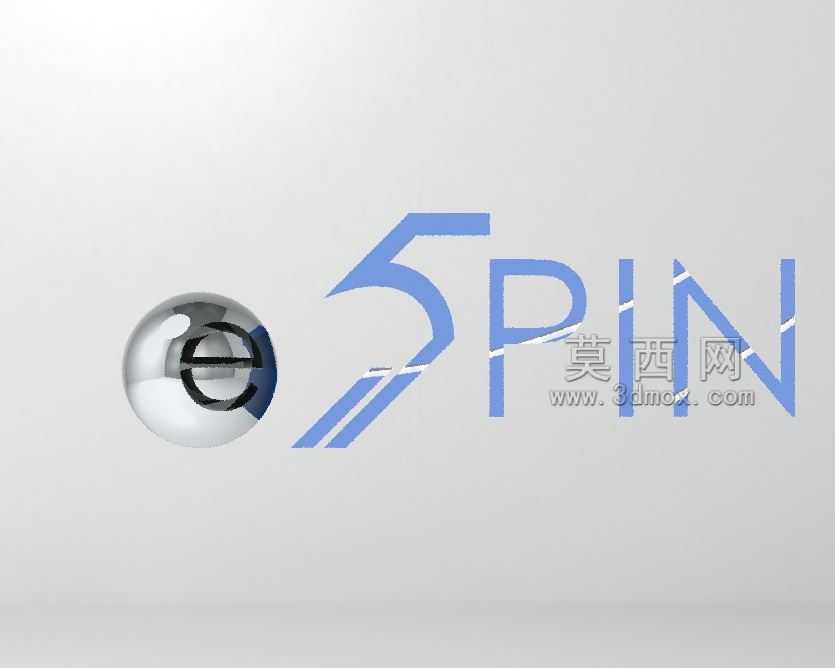

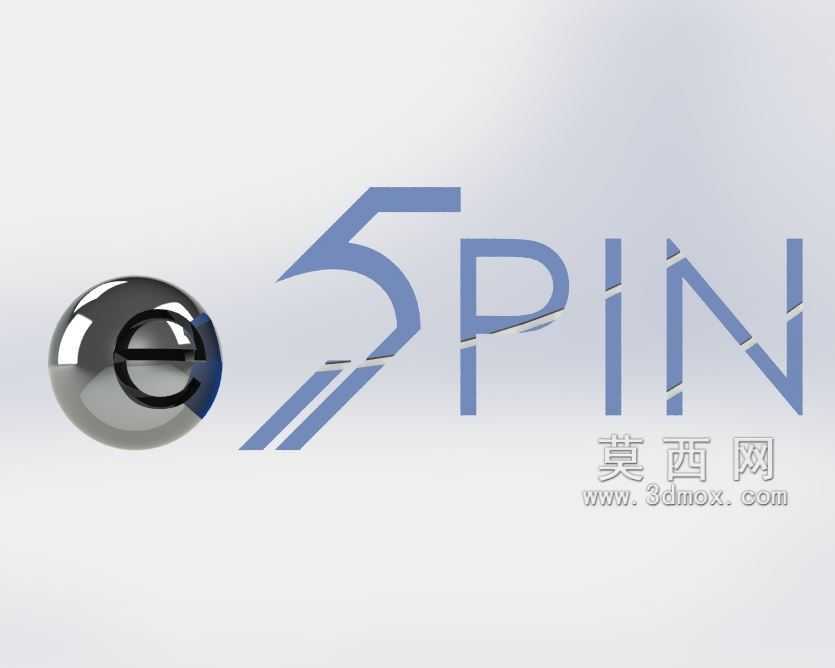

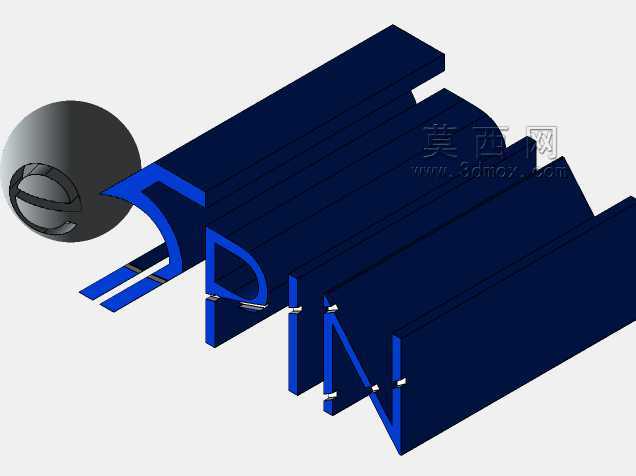

　　设计这类立体标识时，不能直接把平面矢量图无脑拉伸成实体，很多平面徽标里的纤细线条如果直接做等比例拉伸，在实际加工时不管是用CNC铣削亚克力、3D打印光敏树脂还是钣金折弯做金属字，都会出现结构强度不足的问题，比如这次的标识里的斜向装饰线条，最细的位置原本平面稿里只有0.8mm的线宽，建模时特意做了渐变加厚处理，和主体字母连接的位置加厚到2.5mm，外边缘保持1.2mm的视觉宽度，既保留了平面设计的视觉比例，又能满足加工时的结构强度要求，不会在后期抛光、喷涂工序里出现断裂。

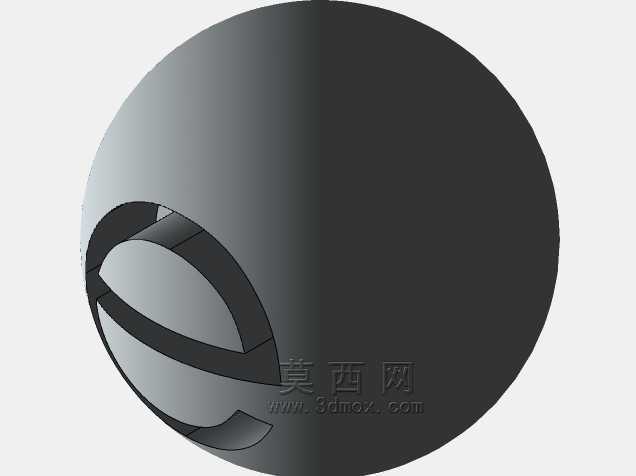

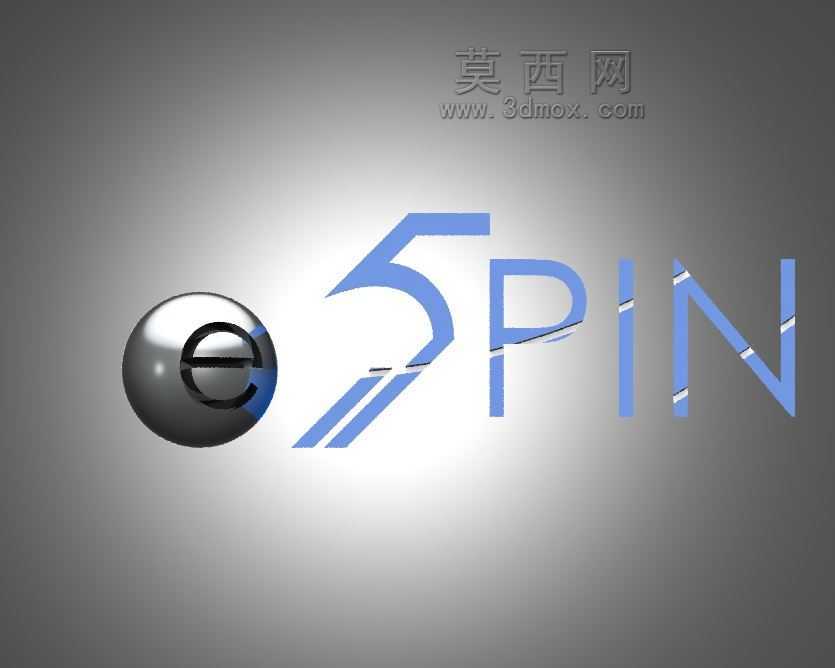

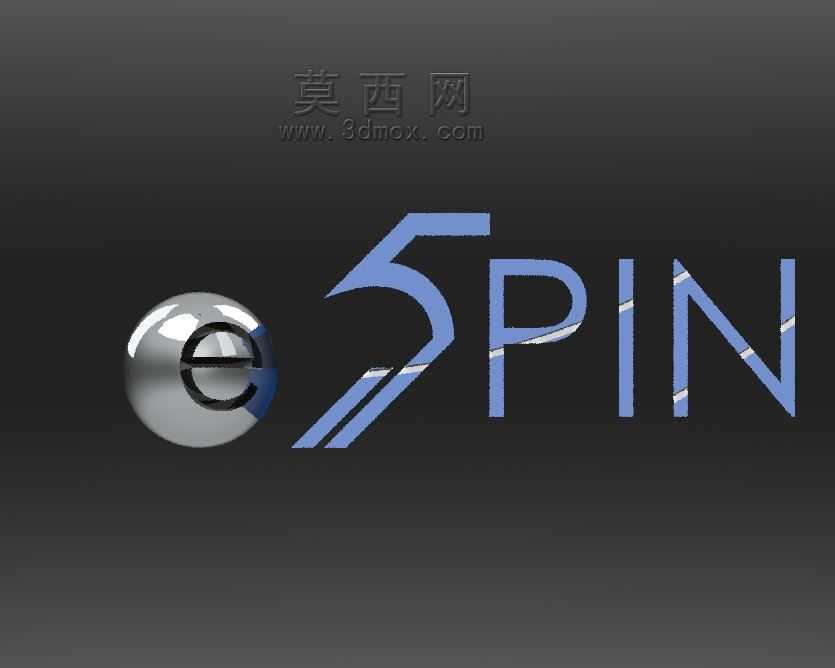

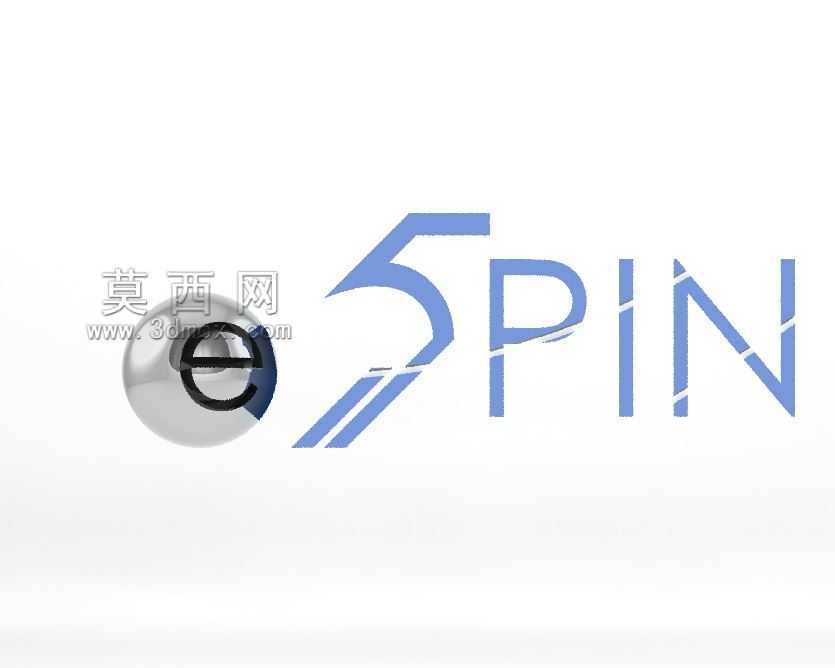

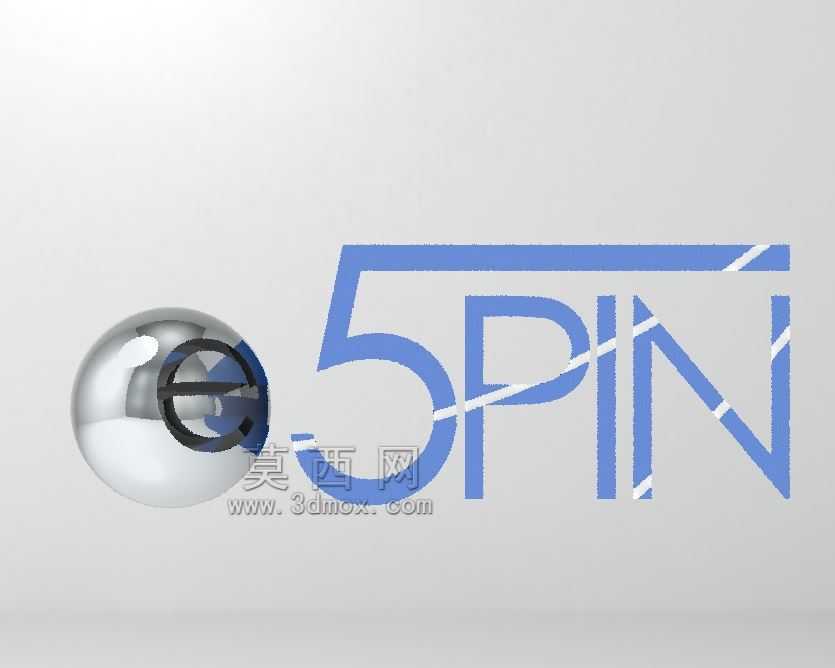

　　标识左侧的球形装饰元素，建模时做了分体式结构设计，外层是半透明的PC材质球壳，厚度2mm，内部嵌套深色的环形装饰件，球壳和环形件之间预留0.3mm的装配间隙，方便后期打胶固定，球壳和后方的字母主体连接的位置，做了隐藏式的插销结构，插销直径3mm，插入字母主体的深度5mm，外部看不到拼接缝隙，保证外观的整体性。字母部分的建模，所有的转角位置都做了脱模斜度处理，如果后续需要用注塑工艺批量制作标识周边，不需要再重新修改模型，直接可以导出模具加工的分型面，斜度控制在1.5度，不会影响正面的视觉观感，同时能满足注塑生产的脱模要求。

　　在实际的品牌落地项目里，这类立体标识经常需要适配不同的安装基材，比如安装在玻璃背景墙上时，不能用穿透式的螺丝固定，建模时就在标识背部预留了隐形的挂耳槽，挂耳槽距离标识顶部边缘10mm，槽宽4mm，深度3mm，可以直接卡在墙面预先粘好的亚克力挂点上，拆卸也很方便，不会破坏玻璃墙面。如果是用在户外的厂区门头标识，模型的所有外表面都做了导水斜度，不会在雨天积水积灰，字母的拼接缝隙位置预留了打胶槽，安装时填充密封胶就能达到IP65的防水等级，长期户外使用也不会出现内部进水锈蚀的问题。

　　很多刚接触工业建模的设计师做这类标识时，容易忽略不同加工工艺的公差要求，比如用激光切割金属板做字的时候，切割缝宽有0.2mm，如果建模时完全按照平面矢量图的尺寸做，拼接的时候会出现缝隙过大或者装不上的问题，所以在建模阶段就针对不同工艺预留了对应的公差带：金属激光切割的拼接位置预留0.15mm的间隙，亚克力粘接的位置预留0.1mm的间隙，3D打印的装配位置预留0.25mm的间隙，不管后续用哪种工艺加工，都能直接用模型导出加工文件，不需要二次调整尺寸。另外标识的表面处理效果，建模时也做了分色的实体拆分，蓝色的字母部分、金属质感的球形部分、深色的装饰环部分都是独立的实体，导出加工文件时可以单独选中对应部分做表面工艺标注，比如字母部分做哑光蓝色喷塑，球形部分做镀铬抛光处理，装饰环做哑光黑喷塑，不需要后期在工程图里再拆分零件。
