可伸缩万向节传动轴结构设计

项目分类:通用机械零部件 发布时间:2021-11-08 ID:369568
  • 可伸缩万向节传动轴结构设计
  • 可伸缩万向节传动轴结构设计
  • 可伸缩万向节传动轴结构设计

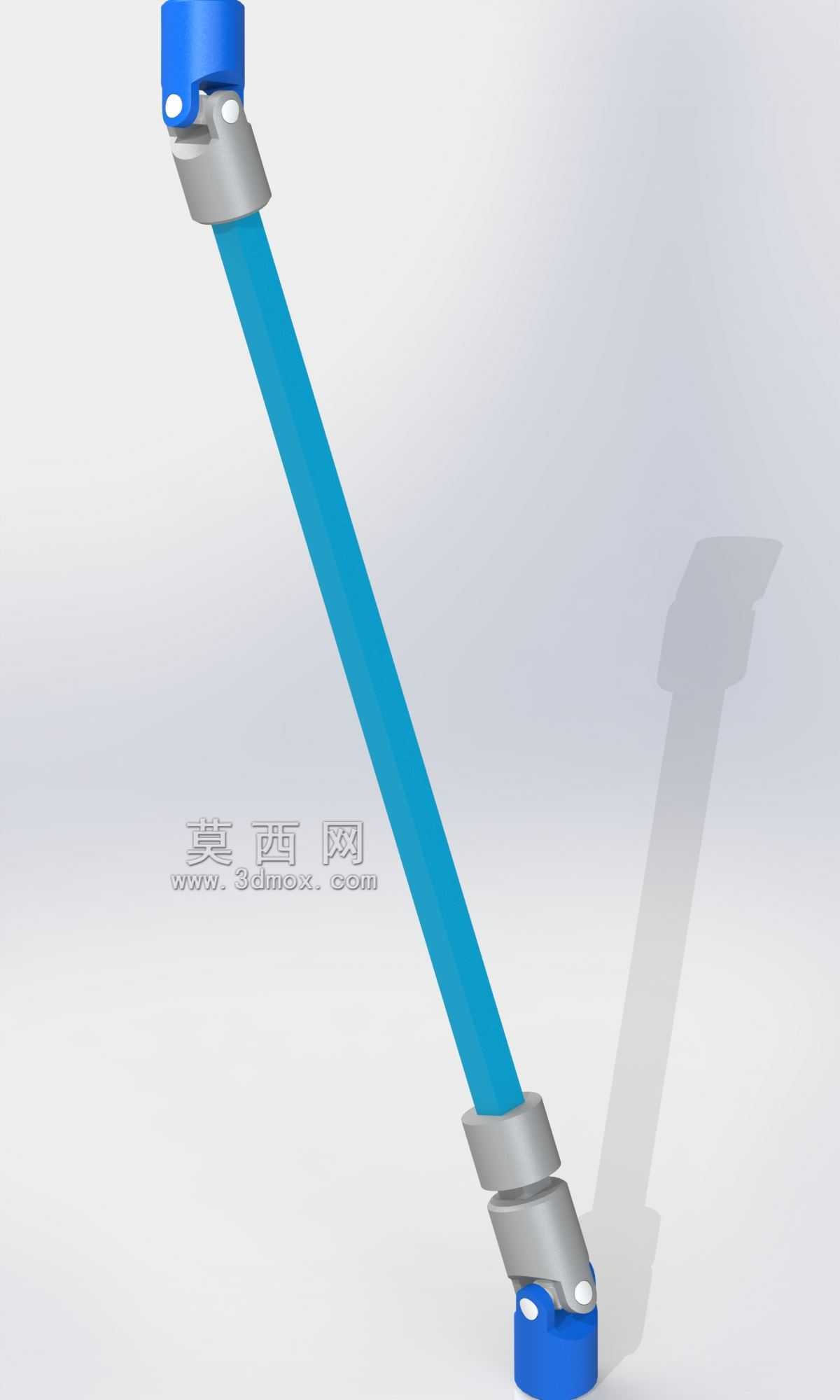

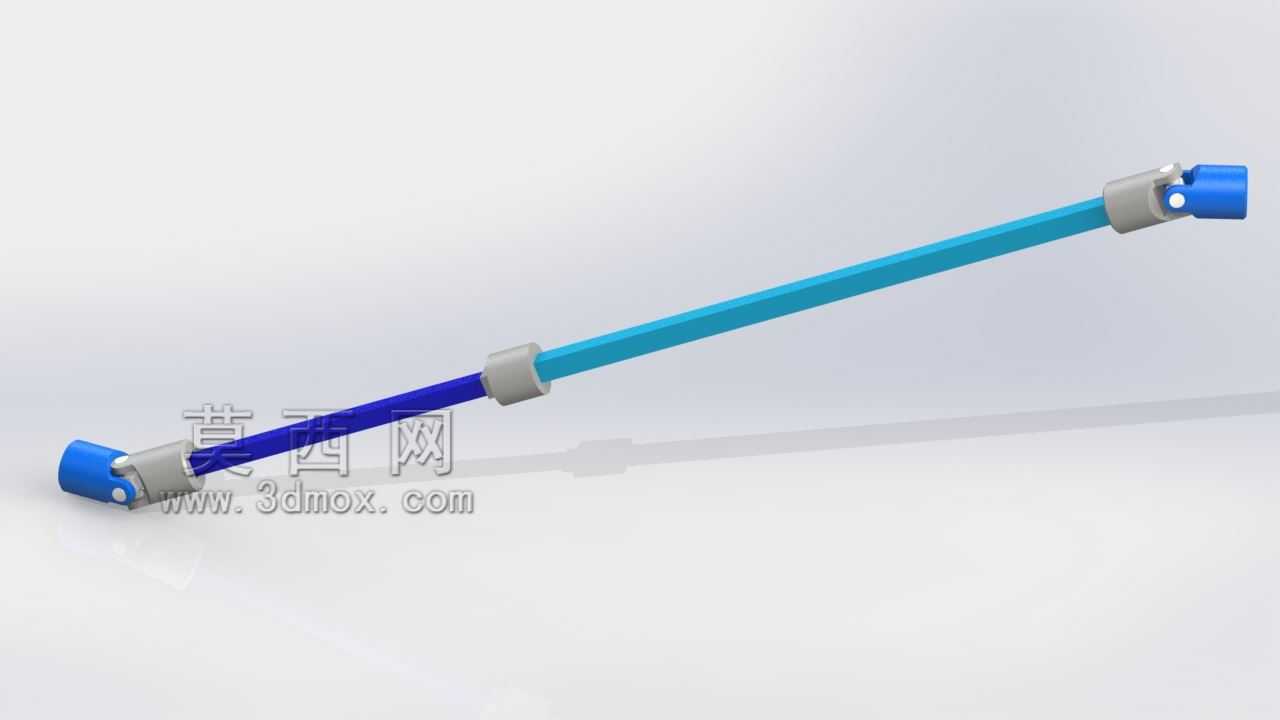

  在跨距存在波动的两轴传动场景中,普通刚性联轴器无法补偿轴系的轴向窜动与角度偏移,这类带伸缩功能的万向节接头恰好能覆盖这类传动需求,常见于轻工输送线、小型农机传动组、非标自动化设备的动力传递环节,也可用于试验台架的可调传动连接,适配两轴存在一定夹角、同时工作中轴间距会发生小幅变化的传动工况。

  从功能特性来看,该结构集成了十字万向节的角度补偿能力与花键式伸缩副的轴向位移补偿能力,两端的万向铰接结构可允许连接轴存在最大30度以内的夹角偏移,中间的伸缩段可提供不低于杆体总长度15%的轴向伸缩量,能抵消设备运行中因机架振动、热胀冷缩、负载形变带来的轴系位置变动,避免传动件因附加载荷出现早期磨损或断裂。两端的连接头采用标准轴孔配合结构,可适配不同直径的动力输出轴与负载输入轴,铰接位置的锁紧结构可在调整完安装角度后锁止铰接间隙,减少传动过程中的回程空程,提升传动精度。

  设计过程中首先确定了传动的额定扭矩阈值,以此反推十字轴的轴径、铰接销的剪切强度,再根据应用场景的最大轴间距波动量确定伸缩段的配合长度,伸缩副采用小间隙间隙配合,表面做硬化处理降低滑动磨损,同时在伸缩配合面预留润滑脂存储槽,减少长期往复滑动的磨损量。杆体部分采用变径设计,中间段直径略小于两端连接段,在保证整体抗扭刚度的前提下降低整体重量,减少高速转动时的转动惯量,降低动平衡调校难度。两端的万向节叉采用对称结构设计,保证两个铰接点的转动中心处于同一轴线上,避免转动过程中出现附加的动载荷。

  安装边界方面,该万向节伸缩接头的最小安装长度为收缩状态下两端轴孔端面的间距,最大安装长度为伸缩段完全拉出时的两端间距,选型时需要保证设备的静态安装间距处于最小与最大安装长度之间,同时预留至少10%的伸缩余量,避免运行中伸缩副脱出或顶死。安装时需要保证两端连接轴的夹角不超过结构允许的最大偏角,若夹角过大需要成对使用万向节保证输入输出端的转速同步,避免出现转速波动带来的传动冲击。铰接位置的销轴需要定期检查锁紧状态,防止长期转动后销轴松脱引发传动故障,伸缩配合段需要定期补充润滑脂,避免干摩擦导致滑动卡滞。

  实际应用中这类结构不需要额外的张紧机构,就能自适应轴系的小幅位置变动,相比带张紧轮的皮带传动、链条传动,整体结构更紧凑,传动效率更高,没有打滑或跳齿的风险,适合中低转速、中等扭矩的开式传动场景。建模过程中对铰接副、伸缩副都做了运动干涉检查,保证整个伸缩行程、全角度转动范围内没有零件碰撞,配合公差按照通用机械传动的公差等级选取,既保证装配便利性,又不会因间隙过大导致传动晃动。杆体的外表面做了简化处理,没有多余的凸台结构,避免转动过程中剐蹭周边的设备机架或管线,两端的连接轴孔预留了键槽位置,可通过平键传递扭矩,也可根据实际使用需求替换为顶丝锁紧、胀套锁紧等不同的连接方式。
